"¡Nuestra bomba volvió a quemar el motor!"
"Las facturas de electricidad de las bombas de agua son ridículamente altas este mes. ¿Elegimos la bomba equivocada?"
"Después de instalar la nueva bomba, el caudal simplemente no puede cumplir con los requisitos de diseño..."
Estos problemas frecuentes en el suministro de agua, la ingeniería química, la climatización y otros campos a menudo se deben a una mala interpretación o ignorancia del "manual de instrucciones" principal de la bomba centrífuga: la curva de rendimiento. Como equipo central ampliamente utilizado en la industria, cada aumento del 1% en la eficiencia de unbomba centrífugapuede significar ahorros anuales de decenas de miles o incluso cientos de miles de yuanes en costos operativos para un proyecto a gran escala.
Este artículo le enseñará cómo interpretar las curvas de las bombas, no solo le dirá cómo leerlas, sino también cómo usarlas para tomar decisiones óptimas de adquisición, operación y mantenimiento.
La curva cabeza-flujo (curva H-Q) es la parte más básica de la curva de una bomba. Representa la relación entre la altura de la bomba (la altura a la que la bomba puede levantar fluido) y el caudal (el volumen de fluido entregado por la bomba por unidad de tiempo) a una velocidad constante. Normalmente, la altura se representa en el eje vertical (eje Y) y el caudal en el eje horizontal (eje X).
Se puede extraer una conclusión clave de la curva H-Q: a medida que aumenta el caudal, la altura disminuye gradualmente. Esto se debe a que a medida que pasa más fluido a través del impulsor y la carcasa de la bomba, la fricción del fluido y la turbulencia dentro de la bomba se intensifican, lo que resulta en una reducción de la altura. Por ejemplo, una bomba puede generar 100 pies de altura con un caudal de 50 galones por minuto (gpm), mientras que la altura cae a 80 pies cuando el caudal aumenta a 75 gpm; esta relación es claramente visible en la curva.
La curva potencia-flujo (curva P-Q) muestra la relación entre el consumo de energía de la bomba y el caudal a velocidad constante. El consumo de energía (en caballos de fuerza o kilovatios) se representa en el eje vertical y el caudal en el eje horizontal.
A diferencia de la curva H-Q, la curva P-Q muestra una tendencia ascendente: el consumo de energía aumenta a medida que aumenta el caudal. Esto se debe a que la bomba necesita ejercer más esfuerzo para entregar más fluido y superar una mayor fricción y turbulencia. Comprender esta curva es fundamental para la selección del motor de la bomba: si el motor tiene un tamaño insuficiente, puede sobrecargarse en condiciones de alto flujo; si es demasiado grande, provocará un desperdicio de energía.
La curva de eficiencia-caudal (curva E-Q) refleja la eficiencia de la bomba a diferentes caudales. La eficiencia (expresada como porcentaje) se representa en el eje vertical y el caudal en el eje horizontal. Esta curva es clave para reducir el consumo energético, ya que muestra el caudal al que opera la bomba con máxima eficiencia.
La curva de eficiencia suele tener "forma de colina": la eficiencia aumenta hasta un máximo a medida que aumenta el caudal y luego disminuye gradualmente a medida que el caudal continúa aumentando. El pico de esta curva se llama Punto de Mejor Eficiencia (BEP), y se explica en detalle a continuación.
Leer la curva de una bomba no se trata solo de identificar las tres subcurvas, sino también de comprender los puntos de datos clave que determinan el rendimiento de la bomba. A continuación se detallan los elementos centrales en los que centrarse:
El punto de mejor eficiencia (BEP) es la combinación de caudal y altura a la que la bomba funciona con la máxima eficiencia, que también es el pico de la curva E-Q y el punto de funcionamiento más económico de la bomba. Al seleccionar una bomba, dé prioridad a los modelos en los que el punto de funcionamiento requerido (caudal + altura) del sistema esté lo más cerca posible del BEP.
Operar la bomba lejos del BEP provoca un mayor consumo de energía, un desgaste acelerado del impulsor y del motor y una vida útil más corta de la bomba. Por ejemplo, una bomba con un BEP correspondiente a 60 gpm puede experimentar una reducción de eficiencia del 20 % al 30 % y una falla prematura cuando funciona a 30 gpm (la mitad del caudal del BEP).
El rango de funcionamiento (también conocido como rango de rendimiento) se refiere al caudal y al intervalo de altura dentro del cual la bomba puede funcionar de forma segura sin dañar el impulsor, el motor u otros componentes. Este rango está definido por el caudal y la altura mínimo/máximo de la bomba, y se puede ver directamente en la curva H-Q.
Los fabricantes normalmente recomiendan operar la bomba dentro del 70%-120% del BEP para garantizar un rango de operación seguro. Operar fuera de este rango puede causar cavitación, vibración excesiva, sobrecalentamiento del motor y otros problemas.
La altura de cierre es la altura máxima que la bomba puede generar con flujo cero (es decir, cuando la válvula de descarga está cerrada), que es la intersección de la curva H-Q y el eje vertical (eje Y). Comprender la altura de cierre es fundamental para el diseño del sistema: si la altura estática del sistema excede la altura de cierre de la bomba, la bomba no podrá suministrar fluido.
El caudal máximo es el caudal máximo que la bomba puede entregar a altura cero (es decir, sin resistencia al flujo), que es la intersección de la curva H-Q y el eje horizontal (eje X). Este valor le ayuda a determinar si la bomba puede satisfacer la demanda de flujo máxima del sistema.
La altura neta de succión positiva (NPSH) es un parámetro clave para prevenir la cavitación, un fenómeno destructivo en el que se forman burbujas de vapor en el fluido debido a una presión de succión insuficiente, lo que daña los componentes de la bomba. NPSH es la diferencia entre la presión del fluido en la succión de la bomba y la presión de vapor del fluido.
La mayoría de las curvas de bombas incluyen una curva NPSH, que muestra el NPSH mínimo requerido para que la bomba funcione sin cavitación a diferentes caudales. Para evitar la cavitación, el NPSH disponible del sistema debe ser mayor que el NPSH requerido por la bomba.

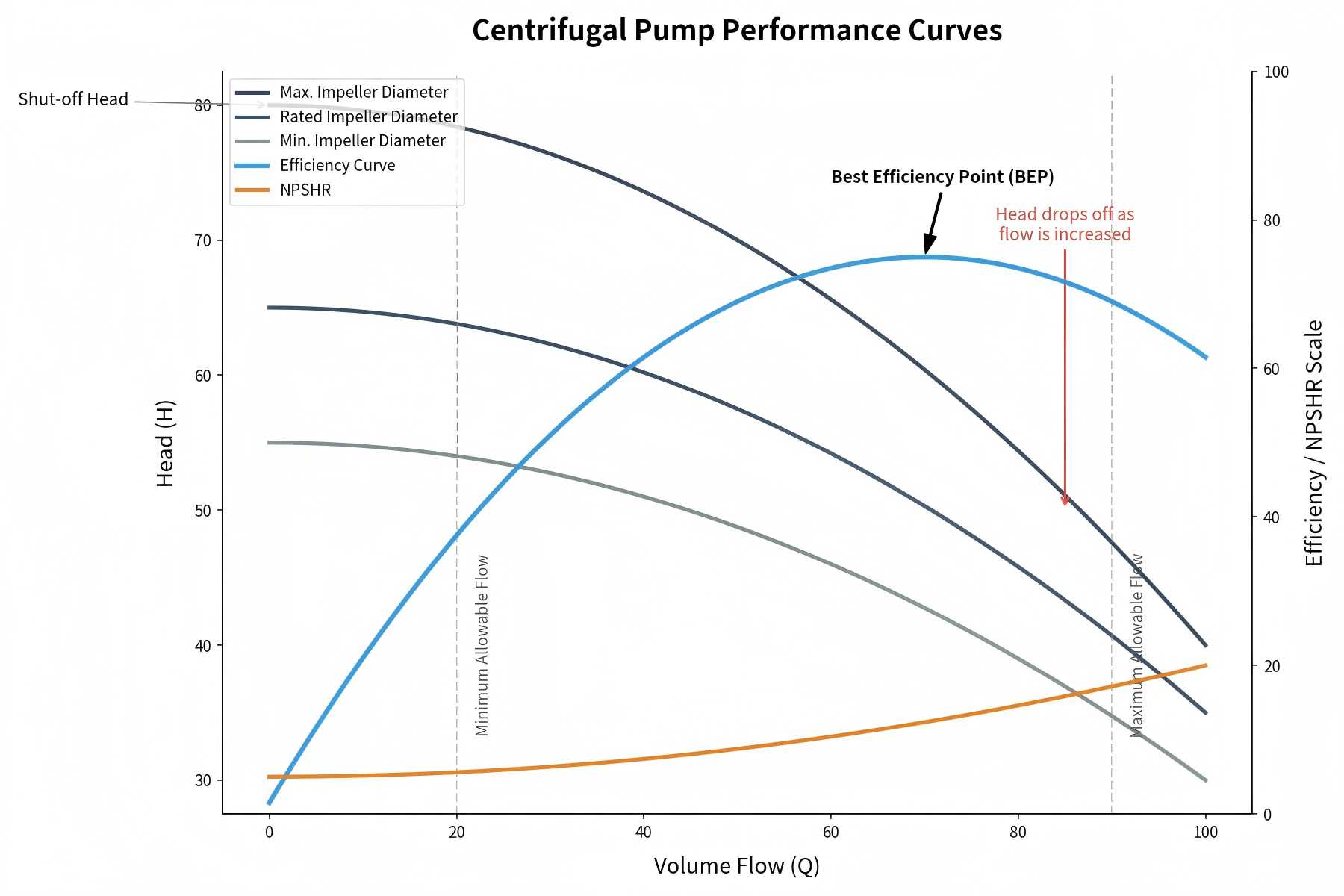

No todas las curvas de las bombas tienen la misma forma; su forma depende del diseño de la bomba y diferentes formas de curvas se adaptan a diferentes escenarios de aplicación. A continuación se muestran las tres formas de curvas de bombas más comunes:
Una curva pronunciada indica que la bomba puede generar una altura alta a caudales bajos. Este tipo de curva es adecuado para aplicaciones de alta presión como sistemas de alimentación de calderas, limpieza a alta presión o procesos industriales donde el fluido pasa a través de tuberías delgadas o sistemas de alta resistencia.
Una curva plana significa que la bomba puede entregar un alto flujo a baja altura. Es ideal para aplicaciones de gran caudal y baja resistencia, como sistemas de riego, torres de refrigeración o sistemas de suministro de agua municipales.
Una curva que cae rápidamente indica que la bomba es propensa a la cavitación a caudales bajos. Estas bombas requieren un NPSH disponible más alto para funcionar de manera eficiente y son adecuadas para aplicaciones con caudales estables y suficiente presión de succión.
Para aprovechar al máximo las curvas de las bombas, siga estos consejos prácticos que le ayudarán a seleccionar la bomba adecuada y optimizar su rendimiento:
Para elegir lo correctobomba centrífuga, primero aclare los requisitos del sistema y luego haga coincidir los requisitos con el rendimiento de la bomba utilizando la curva de la bomba. A continuación se muestra una guía paso a paso:
Después de seleccionar la bomba adecuada, puede optimizar su rendimiento utilizando la curva de la bomba para reducir costos y extender la vida útil. A continuación se presentan las estrategias principales:
