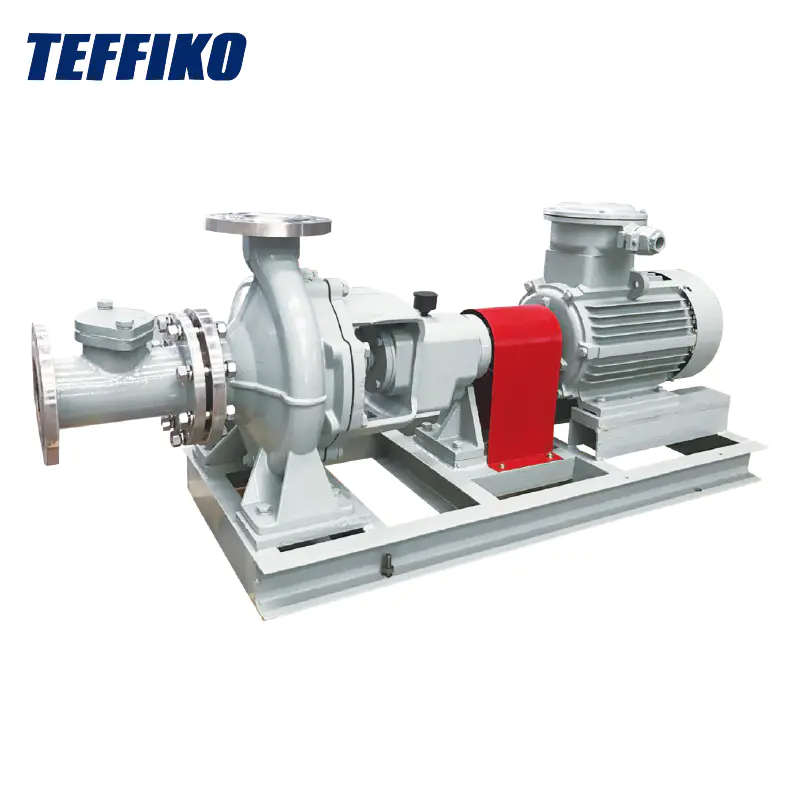

Como una bomba centrífuga horizontal API OH1 para ninguna suspensión de obstrucción, tiene diseños únicos en componentes clave. El impulsor adopta una estructura de canal grande, con pasajes de flujo amplio y liso y cuchillas cuidadosamente optimizadas, lo que reduce en gran medida el riesgo de obstrucción de la lechada y mejora significativamente la eficiencia de transmisión. El cuerpo de la bomba está hecho de materiales resistentes al desgaste y resistentes a la corrosión, con un interior compacto y un diseño de pasaje de flujo razonable para garantizar una alimentación y descarga suaves. El sello del eje está disponible en dos formas: sello mecánico y sello de embalaje. Tiene un excelente rendimiento de sellado y extiende efectivamente la vida útil del equipo.

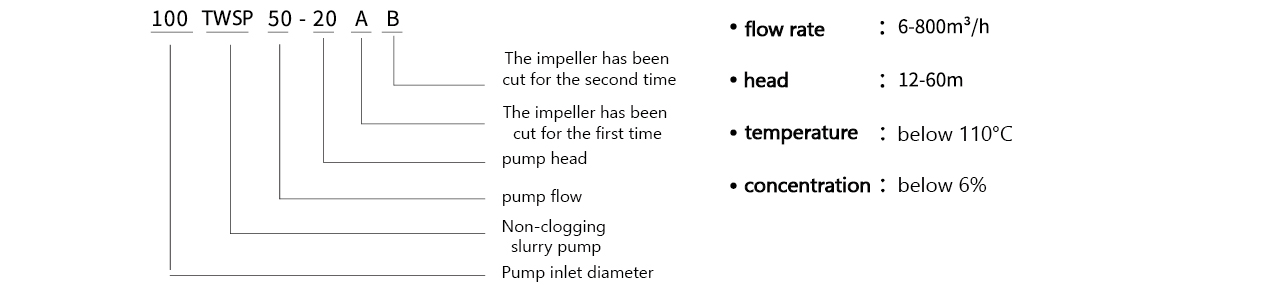

Importancia del modelo y condiciones de funcionamiento
Campos de aplicación de TWSP
1. Industria química: se utiliza para transportar diversas materias primas químicas, descargar materiales de hervidores de reacción y lodos de lodo en el tratamiento de aguas residuales. El rendimiento de corrosión - resistente y no obstrucción de la bomba centrífuga que no es de obstrucción TWSP puede garantizar el progreso suave de la producción.
2. Industria de la fabricación de papel: se utiliza principalmente en procesos como el transporte de pulpa y el transporte de la suspensión del tratamiento de papel residual. Las lloses en el proceso de papel de papel contienen una gran cantidad de fibras, lo que puede causar fácilmente la obstrucción de la bomba. El impulsor de canal grande y el diseño de estructura especial de la bomba de lechada TWSP que no se aflige lo convierten en una opción ideal para la industria de la fabricación de papel.
3. Industria de energía: en el sistema de extracción de cenizas de las centrales eléctricas térmicas, se utiliza para transportar lloses de cenizas volantes. Puede garantizar la operación estable del sistema de eliminación de cenizas durante el proceso de generación de energía.

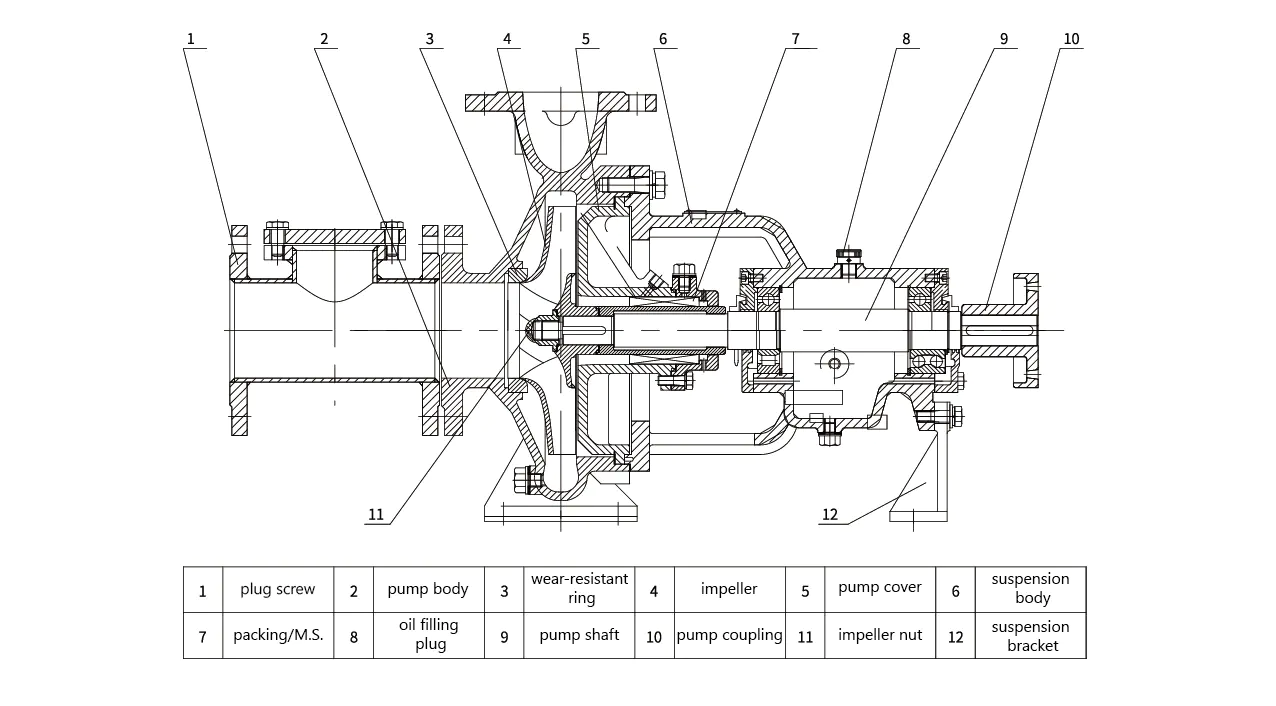

Diagrama de bomba centrífuga TWSP
Tabla de parámetros de rendimiento
| Modelo de bomba | (R/min) | (Q) | (H) | potencia de juego KW | |||
| m³/h | L/S | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0.97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
