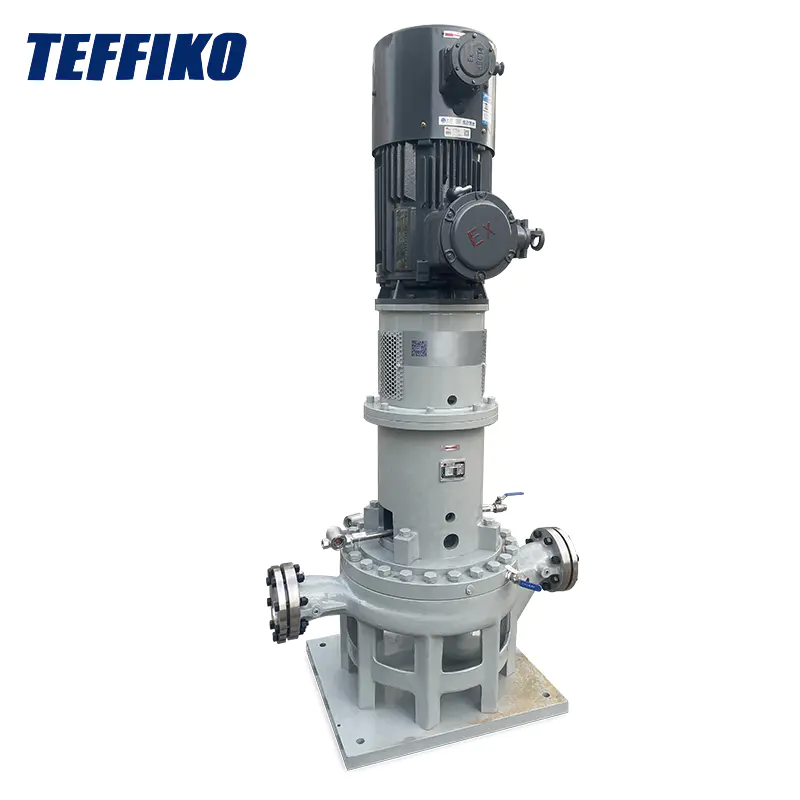

API OH3 bombas de proceso químico vertical

La serie Teffiko TGDP de las bombas centrifugales verticales API OH3 en voladizo es adecuada para transportar medios limpios o ligeramente contaminados. Con un diseño vertical compacto, el motor está directamente conectado al cuerpo de la bomba, reduciendo el área del piso en un 60% en comparación con las bombas horizontales.

● Impulsor: tiene una estructura única de succión, radial y de tipo cerrado, equipado con anillos de desgaste del impulsor reemplazable y anillos de desgaste de carcasa, que pueden ahorrar el costo de mantenimiento de piezas de repuesto.

● Sello del eje: dependiendo de diferentes condiciones de trabajo, los sellos de embalaje se pueden seleccionar de manera flexible.

● Cuerpo de la bomba: dividido radialmente, sellado con una junta restringida entre el cuerpo de la bomba y la cubierta de la bomba. Los cuerpos de la bomba con un diámetro de más de 80 mm adoptan un diseño de doble voluta.

● Cubierta de la bomba: se puede configurar una cámara de enfriamiento cuando sea necesario para enfriar la cámara del sello del eje.

● Rodamientos: lubricado con grasa, hay una copa de llenado de grasa en la cubierta del rodamiento, y el soporte del rodamiento normalmente está diseñado sin una función de enfriamiento.

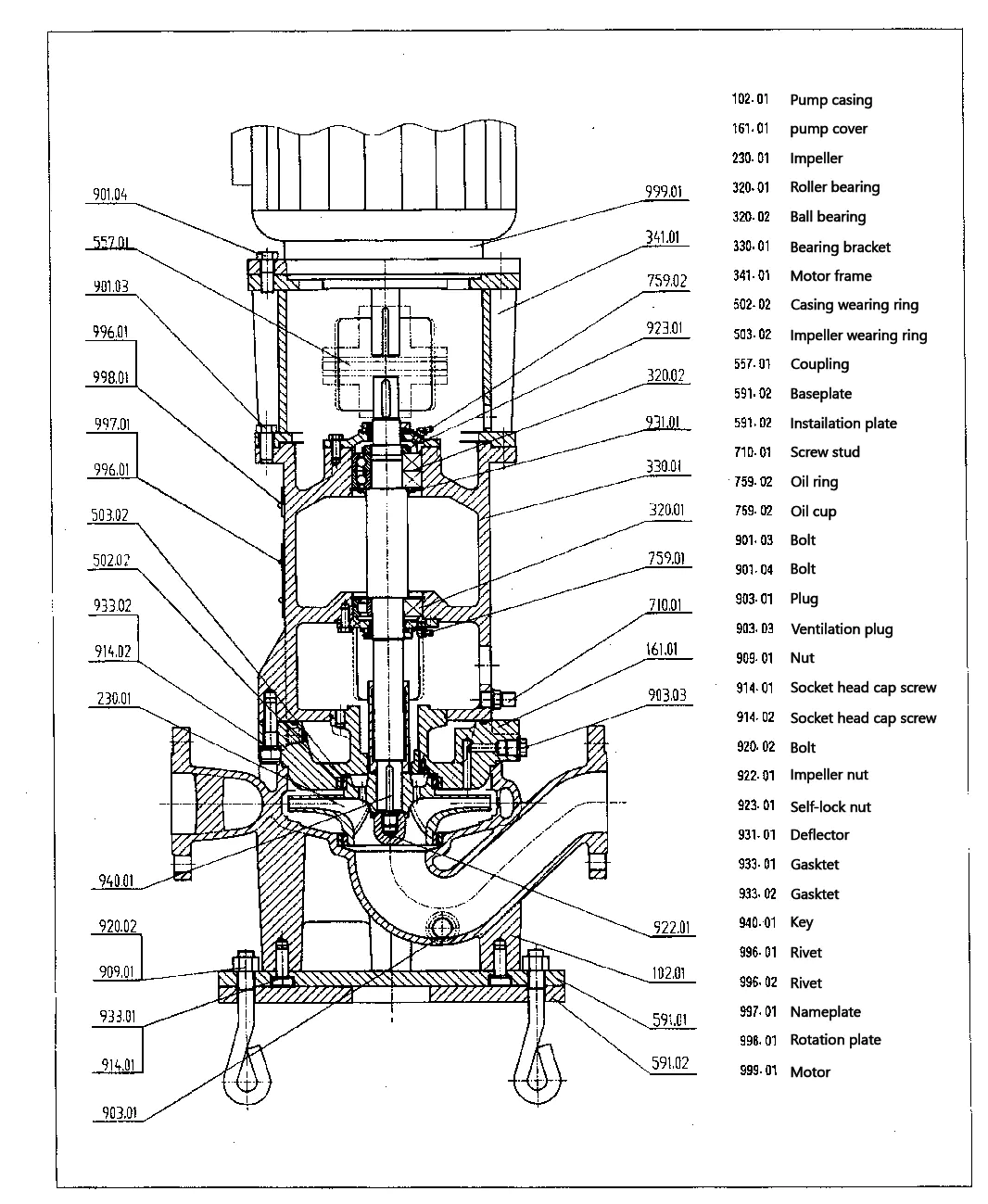

Diagrama esquemático de la bomba de proceso químico vertical

Áreas de aplicación

1. Fábricas criogénicas: se utiliza para transportar medios criogénicos como amoníaco líquido y nitrógeno líquido. La bomba tiene un excelente rendimiento de sellado y puede adaptarse a entornos de baja temperatura, garantizar que el sistema de refrigeración funcione correctamente, manteniendo un entorno de baja temperatura y garantizando la calidad de congelación y almacenamiento de los alimentos.

2. Industria minera de carbón: se usa para manejar el agua de la mina que contiene impurezas y sustancias corrosivas. La bomba es de desgaste, resistente, corrosión, resistente y tiene una velocidad de flujo grande, asegurando la seguridad de la minería de carbón. También se usa en el lavado de carbón para ayudar en una separación eficiente.

3. Centrales eléctricas: se usa para el agua de la caldera: para satisfacer la demanda de agua; Utilizado en sistemas de desulfuración y denitación para reducir las emisiones de gases nocivos. Con un rendimiento estable, garantiza la operación continua de las centrales eléctricas.

4. Industria marina: la bomba centrífuga vertical es resistente a la corrosión del agua de mar. Puede transportar varios medios en plataformas en alta mar y se utiliza para transmitir agua de mar y agua dulce durante la desalinización del agua de mar.

Condiciones de trabajo

● Caudal: 2 - 2600 m³/h

● Cabeza: 0 - 250 m

● Presión: ≤2.5 MPa

● Temperatura: - 20 ° C - 250 ° C

● Velocidad de rotación máxima: 2900 rpm/min
