API OH1 Bombas centrífugas horizontales para el flujo de aceite y químicos

API OH1 Bombas centrífugas horizontales para el flujo de aceite y químicos, entre las cuales se destaca la serie de bombas Teffiko T2AP. Adopta una estructura compatible con el pie junto con impulsores abiertos o semi -abiertos, con una presión diseñada de 2.5 MPa, lo que lo hace adecuado para procesos industriales generales. Se han dado consideraciones meticulosas a aspectos como el rendimiento hidráulico, el método de conexión entre el cuerpo de la bomba y el soporte del rodamiento, los componentes de sellos mecánicos, los métodos de enfriamiento y las tuberías auxiliares, resolviendo así los defectos de uso e instalación existentes en bombas de proceso y bombas de aceite.

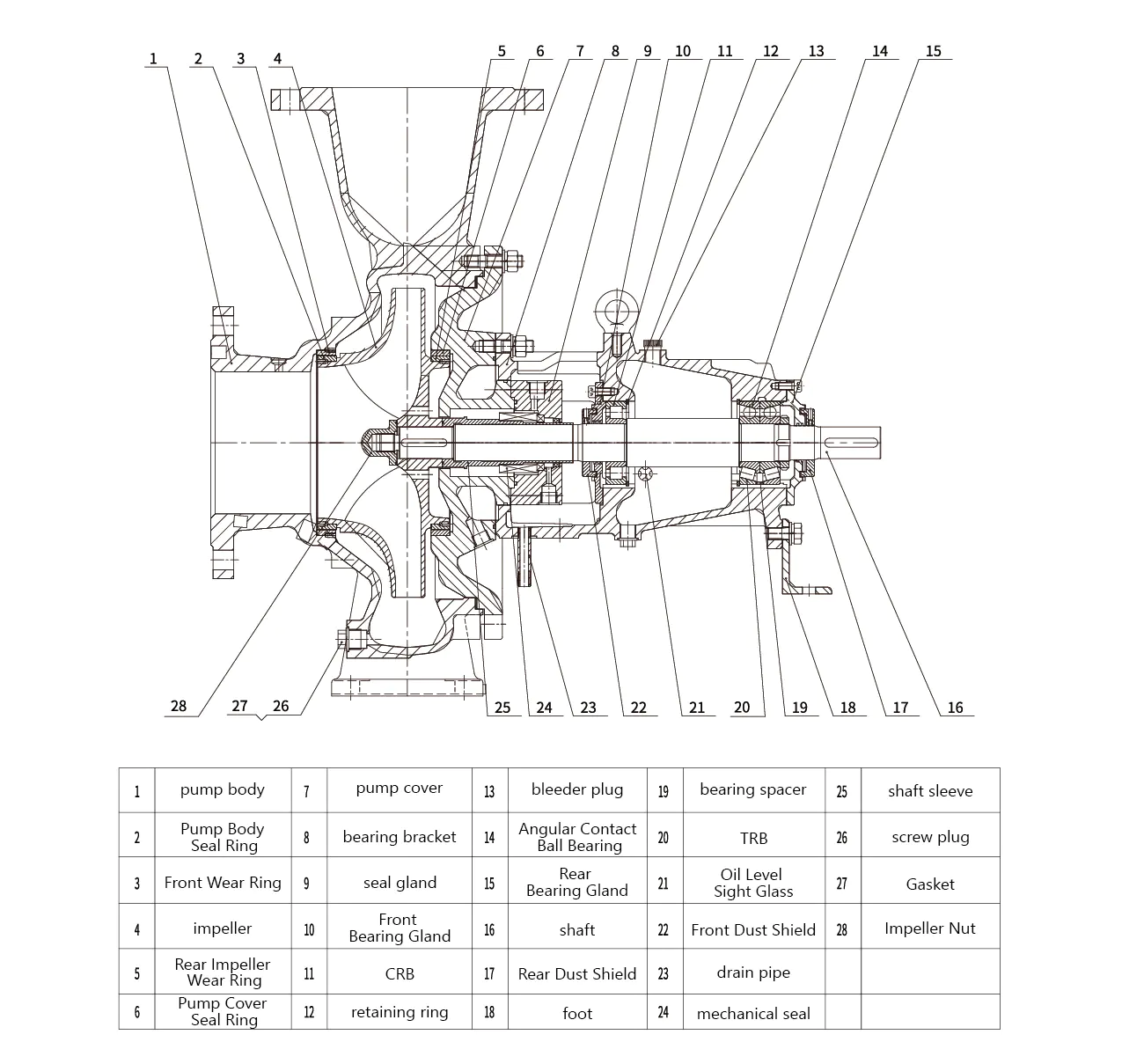

TIHP Diagrama de la bomba centrífuga

Campos de aplicación

Esta bomba de proceso químico se usa ampliamente en múltiples campos clave, incluidas las refinerías, la industria petroquímica, la ingeniería criogénica, la minería del carbón, la industria de la fibra química, los procesos industriales generales, las centrales eléctricas, los dispositivos de acondicionamiento de calefacción y aire de tamaño grande y mediano, instalaciones de protección ambiental, instalaciones industriales en alta mar y plantas de desalinización. En términos de transporte de medios, esta bomba de proceso químico funciona notablemente. Puede transportar varios líquidos limpios y también manejar líquidos que contienen una pequeña cantidad de partículas. Ya sea que se trate de líquidos a baja temperatura, líquidos a alta temperatura, líquidos neutros o líquidos corrosivos, puede lograr un transporte eficiente.

Características principales

1. La serie API OH1 horizontal de la bomba centrífuga se selecciona y mejora a partir de excelentes modelos hidráulicos. Por un lado, al aumentar el diámetro de entrada del impulsor del cuerpo de la bomba, la velocidad de flujo de entrada de la bomba se reduce efectivamente, la resistencia a la cavitación de la bomba se mejora significativamente y la eficiencia operativa de la bomba mejora en gran medida. Por otro lado, la asignación de corrosión del impulsor del cuerpo de la bomba aumenta, extendiendo así la vida útil general de la bomba.

2. Las partes de uso de esta serie de bombas centrífugas son principalmente componentes pequeños, como anillos de desgaste, mangas de eje y sellos mecánicos. Por lo tanto, después de reemplazar estas piezas de uso, los componentes principales, como el cuerpo de la bomba y el eje, aún pueden continuar usándose normalmente, reduciendo en gran medida el costo de mantenimiento de la bomba.

3. La serie API OH1 horizontal de la bomba centrífuga puede configurar de manera flexible la forma de sellado de acuerdo con diferentes condiciones de trabajo. El soporte del rodamiento adopta dos estructuras, a saber, las aletas enfriadas con aire y agua enfriada, lo que puede adaptarse a diversos entornos de temperatura. Tiene una amplia gama de aplicaciones y puede usarse en múltiples industrias, como refinación, petroquímica, minería de carbón y generación de energía para transportar líquidos limpios o de partículas, con diferentes temperaturas y propiedades de base ácida.

Condiciones de trabajo

● Caudal: 2 - 2,600 m³/h

● Cabeza: hasta 250 m

● Presión: hasta 5.0 MPa

● Temperatura: -80 ° C - 350 ° C

● Velocidad de rotación: hasta 2.900 rpm/min
