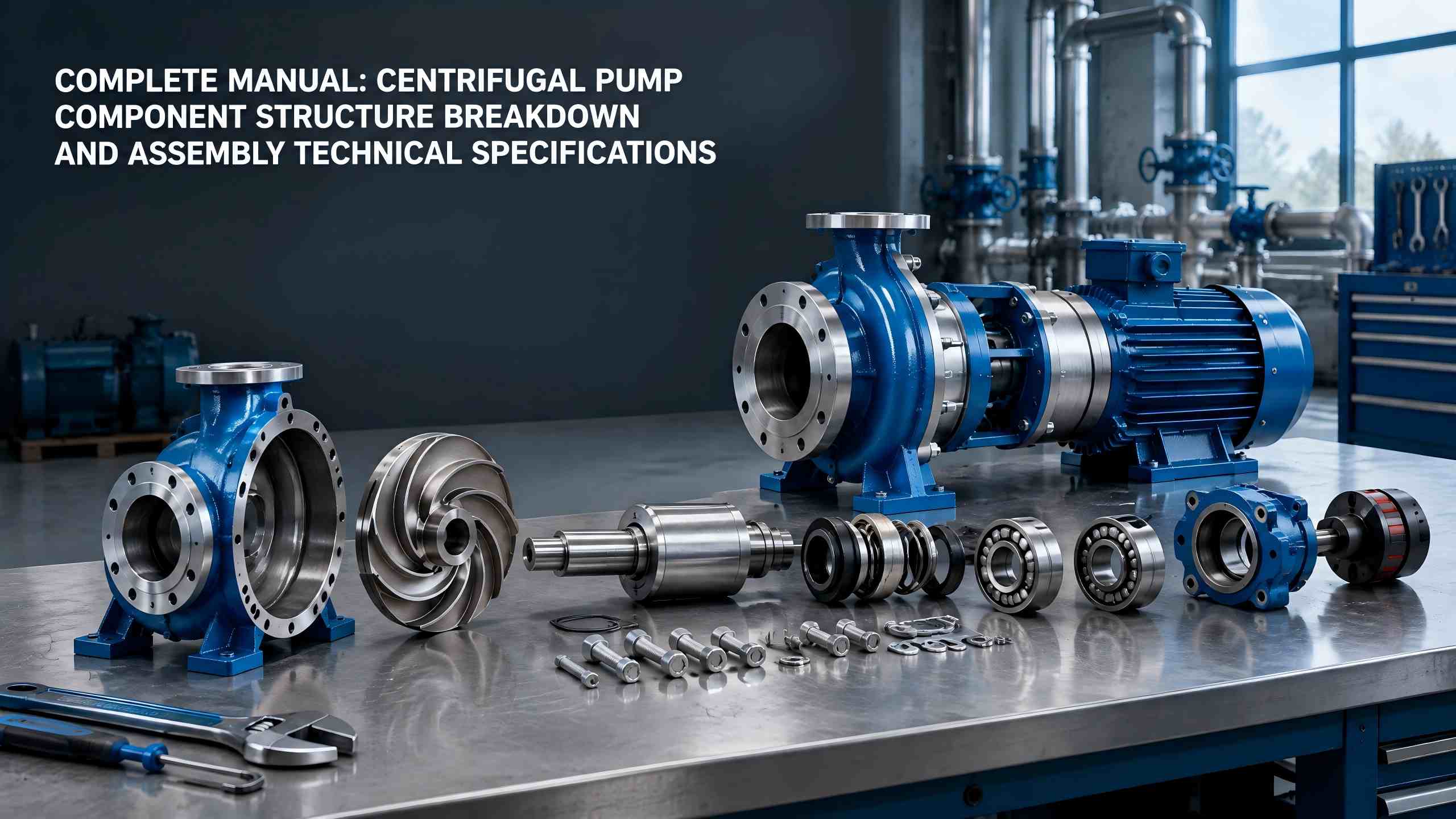

Bombas centrífugasSe utilizan ampliamente en el suministro y drenaje de agua industrial, HVAC, transporte de fluidos químicos, suministro de agua municipal y otros campos. Este documento explica exhaustivamente la estructura y funciones de los componentes principales, los conjuntos de protección de sellos y los accesorios auxiliares deteffikobombas centrífugas. También proporciona preparativos completos previos al ensamblaje, procedimientos estándar y requisitos técnicos para ayudar a los usuarios a reducir las tasas de fallas de los equipos desde el origen.
Los conjuntos de sellado y protección determinan la estanqueidad, la estabilidad operativa y la vida útil de las bombas de agua. Incluyen principalmente elementos de sellado, cojinetes, carcasas de cojinetes y otras piezas, y sirven como componentes críticos para evitar fugas de agua, ruidos anormales, vibraciones y fallos de agarrotamiento.
Las estructuras de sellado comunes para bombas centrífugas se dividen en dos categorías: sellos mecánicos y sellos de empaque. Un sello mecánico consta de un anillo giratorio, un anillo estacionario, resortes y anillos de sellado. Sus caras finales se ajustan con precisión para ofrecer un rendimiento casi sin fugas, con propiedades resistentes al desgaste y a las altas temperaturas, lo que lo hace adecuado para condiciones de funcionamiento industrial de alta presión y alta velocidad.
Los sellos de empaque adoptan rellenos flexibles de grafito y PTFE para sellar. Con una estructura simple, fácil mantenimiento y bajo costo, se aplican principalmente a bombas de agua civiles y pequeñas bombas centrífugas de baja presión. Su desventaja radica en una pequeña filtración de agua durante el funcionamiento, lo que requiere un ajuste periódico o un reemplazo de la empaquetadura.
Los cojinetes admiten la rotación de alta velocidad del eje de la bomba, reducen la resistencia a la fricción mecánica y garantizan un funcionamiento suave, sin desplazamientos y sin vibraciones. La carcasa del rodamiento actúa como una carcasa protectora para los rodamientos. Almacena aceite lubricante y grasa internamente para brindar lubricación continua y disipación de calor a los rodamientos, a fin de evitar el sobrecalentamiento, el quemado y el agarrotamiento del rodamiento en seco.
Los conjuntos auxiliares no realizan directamente trabajo fluido, pero garantizan un funcionamiento seguro, estable y estándar de todo el equipo y constituyen una parte indispensable de un sistema de bomba centrífuga completo.
La calidad del montaje de las bombas centrífugas ejerce un impacto directo en el rendimiento operativo y la vida útil. Se deben completar preparativos estandarizados antes del ensamblaje formal para evitar errores de ensamblaje, falta de piezas y ensamblajes no conformes.
Las bombas centrífugas de diferentes modelos varían ligeramente en estructura y orden de montaje. La bomba centrífuga de extracción trasera tipo IS, que tiene la aplicación más amplia, adopta procedimientos de montaje estándar universales de la industria. Los pasos específicos son los siguientes:
1. Ensamble los conjuntos de cojinetes: instale los cojinetes con precisión en las posiciones designadas en el eje de la bomba, asegurándose de que estén completamente asentados y giren con flexibilidad.
2. Ensamble el conjunto del eje de la bomba: Coloque el eje de la bomba con los cojinetes ensamblados en la carcasa de la bomba como un todo, asegurando una rotación suave sin atascos.
3. Fije la carcasa y el marco de la bomba: Monte y asegure toda la carcasa de la bomba en el marco del equipo, asegurándose de que el cuerpo de la bomba esté horizontal, firme y sin oscilaciones.
4. Instale la cubierta de la bomba y el impulsor: Preajuste la cubierta de la bomba en la posición del eje de la bomba, luego fije el impulsor para garantizar un montaje firme del impulsor y espacios libres uniformes.
5. Integre y fije toda la unidad: ajuste y bloquee con precisión la cubierta y la carcasa de la bomba, luego asegure todo el cuerpo de la bomba a la base del equipo.
6. Acabado de la apariencia: elimine los residuos y las manchas de toda la unidad, inspeccione la integridad de la apariencia y finalice el trabajo de limpieza general.
7. Alineación y calibración del acoplamiento: Complete la instalación de los acoplamientos del motor y del cuerpo de la bomba, realice la corrección de coaxialidad para garantizar la precisión de la transmisión.
Se deben realizar una inspección y aceptación estrictas una vez finalizado el ensamblaje de acuerdo con los estándares técnicos para garantizar el funcionamiento calificado del equipo. Los criterios de aceptación básicos se enumeran a continuación:
Los componentes de las bombas centrífugas sientan las bases para el funcionamiento del equipo. Los impulsores, las carcasas de las bombas, los ejes de las bombas, los elementos de sellado, los cojinetes y otras piezas realizan funciones respectivas y cooperan entre sí, determinando el rendimiento y la vida útil de la bomba. Mientras tanto, los preparativos previos al ensamblaje estandarizados, las secuencias de ensamblaje conformes y los estrictos estándares de aceptación del ensamblaje son clave para evitar fallas en los equipos, aumentar la eficiencia operativa y extender la vida útil de los equipos. Dominio de la estructura de los componentes y técnicas de montaje deteffikoLas bombas centrífugas sirven como base esencial para la operación, el mantenimiento, la instalación, la puesta en marcha y la resolución de problemas de los equipos.
