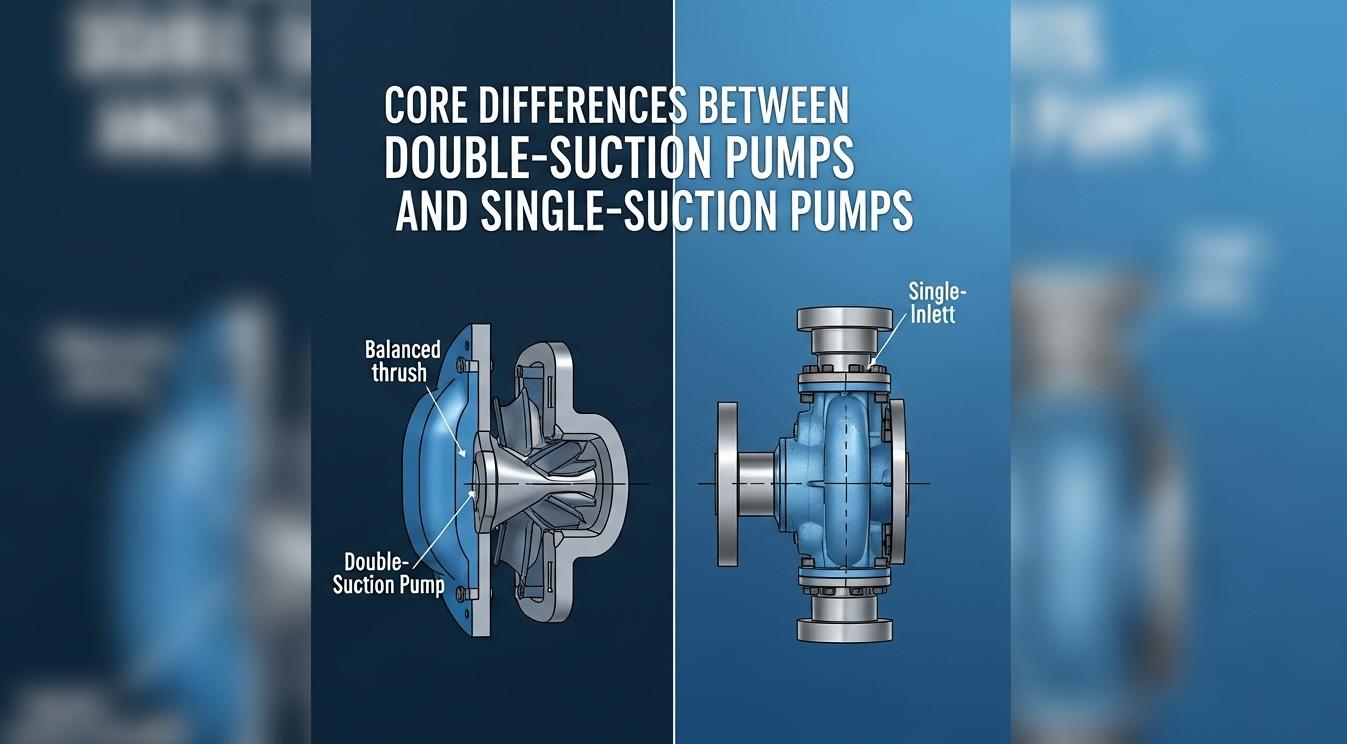

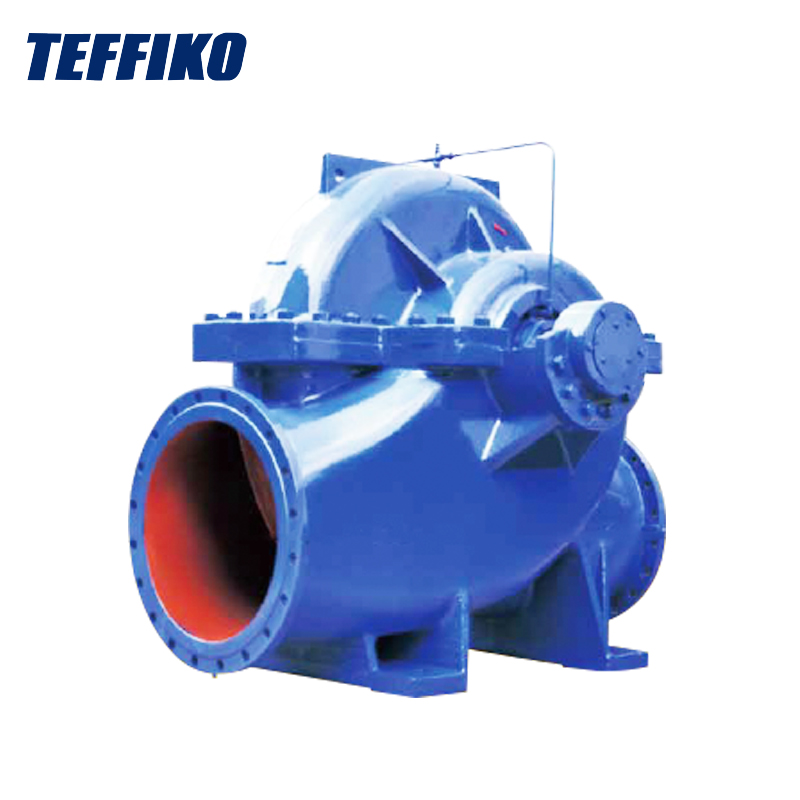

un tipo debomba centrífuga, caracterizado por entradas de succión a ambos lados del impulsor; El fluido ingresa a la cavidad de la bomba desde ambos lados simultáneamente. El cuerpo de la bomba está dividido en su mayor parte horizontalmente, lo que facilita el desmontaje y el mantenimiento, y está equipado con canales de flujo de succión simétricos, con un mayor número de componentes.
Tiene una entrada de succión sólo en un lado del impulsor; El fluido ingresa al cuerpo de la bomba de forma unidireccional. El cuerpo de la bomba es principalmente de succión terminal o de voluta, con una estructura más compacta, menos componentes que las bombas de doble succión y sin un diseño de canal de flujo de succión simétrico.
Las bombas de doble succión adoptan un diseño de succión bidireccional, donde el fluido ingresa uniformemente desde ambos lados del impulsor, lo que puede reducir efectivamente la diferencia de presión entre los dos lados del impulsor y disminuir la probabilidad de cavitación. Las bombas de succión simple utilizan succión unidireccional y el fluido tiende a formar fluctuaciones de presión en un lado del impulsor cuando ingresa, especialmente en condiciones de alto flujo, el riesgo de cavitación es relativamente mayor. Además, el diseño del canal de flujo de succión de las bombas de doble succión está más en línea con los principios de la mecánica de fluidos, lo que resulta en una menor pérdida de resistencia cuando el fluido ingresa a la cavidad de la bomba; El canal de flujo de succión de las bombas de succión simple está limitado por la estructura, por lo que la pérdida de resistencia suele ser mayor que la de las bombas de succión doble y los requisitos de instalación de la tubería de succión son más estrictos.
En términos de caudal, basándose en la ventaja de la succión bidireccional, el caudal de las bombas de doble succión suele ser entre 1,5 y 2 veces mayor que el de las bombas de succión simple con el mismo diámetro y velocidad del impulsor, lo que es adecuado para escenarios de transporte de gran flujo, como el suministro de agua urbana y proyectos de conservación de agua a gran escala. Las bombas de succión simple tienen un rango de flujo más estrecho, más adecuadas para requisitos de flujo pequeño y mediano, como sistemas de circulación de agua industriales y equipos de riego pequeños. En términos de rendimiento de la altura, debido a la fuerza simétrica sobre el impulsor, las bombas de doble succión pueden lograr alturas más altas al aumentar el diámetro o la velocidad del impulsor, pero limitadas por la estructura, no son tan buenas como las bombas de succión simple multietapa en escenarios de altura ultra alta. Las bombas de succión simple tienen cabezales más bajos de una etapa; si se requieren alturas altas, se necesita un diseño de múltiples etapas, pero el volumen y el costo de mantenimiento de las bombas de succión simple de múltiples etapas aumentarán en consecuencia.
La altura de succión positiva neta requerida (NPSHr) es entre un 20% y un 30% menor que la de las bombas de succión simple de la misma especificación; la distribución de la velocidad del flujo en la entrada del impulsor es uniforme, la probabilidad de formar áreas locales de baja presión es baja y puede operar de manera estable a una altura de nivel de líquido de succión más baja, con restricciones más flexibles en la altura de instalación de la tubería de succión.
El margen de cavitación requerido es relativamente alto; Si las condiciones de succión son malas (como un nivel bajo del líquido de succión y una gran resistencia de la tubería), es probable que se produzca cavitación, lo que provoca vibraciones en el cuerpo de la bomba y un aumento del ruido. La cavitación prolongada dañará el impulsor y afectará la vida útil del equipo.
Las bombas de doble succión tienen una estructura relativamente compleja, que incluye cuerpos de bomba divididos horizontalmente, impulsores simétricos, sellos de doble extremo y otros componentes, con altos requisitos de precisión de ensamblaje. Durante el mantenimiento diario, es necesario desmontar el cuerpo de la bomba dividido horizontalmente, el ciclo de mantenimiento es largo y el costo de mantenimiento es aproximadamente 1,2 a 1,5 veces mayor que el de las bombas de succión simple. Las bombas de simple succión tienen una estructura simple y una pequeña cantidad de componentes; por ejemplo, las bombas de succión final y succión simple solo necesitan desmontar la cubierta frontal para reemplazar los sellos o inspeccionar el impulsor, con procedimientos de mantenimiento simples y menores costos de mantenimiento. Desde la perspectiva del uso a largo plazo, las bombas de succión simple tienen más ventajas de costos en escenarios de demanda de bajo mantenimiento y flujo pequeño y mediano, mientras que las bombas de succión doble solo pueden reflejar su valor en escenarios de demanda de flujo grande y alta confiabilidad.
Con canales de flujo amplios y diseño de succión bidireccional, tiene una mayor adaptabilidad a los medios y puede transportar fluidos que contienen una pequeña cantidad de impurezas (contenido de partículas sólidas ≤3%), como agua de río y aguas residuales industriales; La estructura simétrica puede reducir la socavación del cuerpo de la bomba por el medio, adecuada para líquidos con baja corrosividad.
El canal de flujo es estrecho, especialmente el canal de flujo de los modelos de flujo pequeño es fácil de bloquear con impurezas, por lo que solo es adecuado para transportar fluidos limpios como agua clara y solventes; si es necesario transportar medios que contienen impurezas, se deben instalar dispositivos de filtrado adicionales, de lo contrario es fácil que ocurran fallas, aumentando la inversión en el equipo y la resistencia de operación.
Debido a la estructura dividida horizontalmente y la disposición horizontal de las tuberías de succión y descarga, las bombas de doble succión tienen una gran superficie total de piso y generalmente requieren un gran espacio de instalación reservado, especialmente en la aplicación de grandes bombas de doble succión, existen requisitos claros para el tamaño de la sala de máquinas. Las bombas de aspiración simple tienen una estructura compacta; Las bombas de succión simple de succión final se pueden instalar vertical u horizontalmente, el área del piso de las bombas de succión simple horizontales es solo del 60% al 70% de la de las bombas de succión doble con el mismo caudal, y las bombas de succión simple verticales pueden ahorrar espacio horizontal, adecuadas para escenarios con espacio de instalación limitado, como pequeñas plantas industriales y sistemas de circulación de agua de edificios de gran altura.
El impulsor está estresado simétricamente, las fuerzas radiales se anulan entre sí durante el funcionamiento, la carga radial del eje de la bomba es pequeña y la tasa de desgaste del rodamiento es lenta; En condiciones de trabajo nominales, la velocidad de vibración es ≤2,8 mm/s, el valor de ruido es inferior a 85 dB y la estabilidad de funcionamiento es alta.
El impulsor está tensado en un lado, la fuerza radial es grande, lo que es fácil de causar calentamiento y desgaste del rodamiento durante el funcionamiento a largo plazo; la velocidad de vibración está principalmente entre 3,5 y 5 mm/s, el valor de ruido es 5 a 10 dB mayor que el de las bombas de doble succión y la estabilidad de funcionamiento y el efecto de silencio son más débiles que los de las bombas de doble succión.
En términos de costo de compra, bajo la misma especificación de flujo, el precio de las bombas de doble succión suele ser entre 1,3 y 1,8 veces mayor que el de las bombas de succión simple, porque las bombas de doble succión tienen estructuras complejas, un gran consumo de material y altos requisitos de proceso de fabricación. Las bombas de succión simple tienen costos de compra más bajos, adecuadas para proyectos de flujo pequeño y mediano con presupuestos limitados. En términos de costo operativo, la eficiencia de las bombas de doble succión suele ser entre un 3% y un 5% mayor que la de las bombas de succión simple, y el efecto de ahorro de electricidad es significativo en escenarios de operación de gran flujo a largo plazo. Las bombas de succión simple tienen menor eficiencia, pero en escenarios de operación intermitente de flujo pequeño y mediano, la diferencia en el costo operativo no es grande. En términos de costo de mantenimiento, como se mencionó anteriormente, las bombas de doble succión tienen ciclos de mantenimiento largos y costos altos, mientras que las bombas de succión simple son más económicas de mantener. Las empresas deben evaluar exhaustivamente el costo en función del ciclo de vida del proyecto.
Al seleccionar una bomba, se debe dar prioridad a los requisitos de flujo: para escenarios de gran flujo (generalmente ≥200 m³/h), como el suministro de agua de carreteras principales urbanas y los sistemas de agua circulante de grandes centrales eléctricas, se prefieren las bombas de doble succión; Para escenarios de flujo pequeño y mediano (≤150 m³/h), como sistemas de enfriamiento de fábricas pequeñas y riego doméstico, las bombas de succión simple son más adecuadas. En segundo lugar, observe las condiciones de cavitación; si el nivel del líquido de succión es bajo y la resistencia de la tubería es grande, las bombas de doble succión son una mejor opción; cuando las condiciones de succión son buenas y no hay requisitos especiales de cavitación, se pueden seleccionar bombas de succión simple. Además, también es necesario considerar factores como el espacio de instalación, el costo de mantenimiento y las características del medio: las bombas de succión simple se seleccionan para un espacio de instalación limitado y las bombas de doble succión se seleccionan para requisitos de alta estabilidad operativa y bajo nivel de ruido; Las bombas de succión simple se seleccionan para transportar fluidos limpios, y las bombas de succión doble se pueden considerar para transportar fluidos que contienen una pequeña cantidad de impurezas o baja corrosividad. Sólo mediante una evaluación exhaustiva de varios factores se puede seleccionar el tipo de bomba más adecuado para garantizar un funcionamiento eficiente y estable del sistema.
Este artículo compara claramente las diferencias principales entre las bombas de doble succión y las bombas de succión simple, proporcionando una base para la selección de bombas en diferentes escenarios. Como empresa de bombas profesional,TEFFICOEstá profundamente en línea con los puntos técnicos de los dos tipos de bombas, y sus productos tienen un rendimiento eficiente y una calidad estable, que pueden adaptarse a diversas necesidades, como flujo grande y baja cavitación, flujo pequeño y mediano e instalación compacta. Ya sea que se trate de la primera selección que debe adaptarse con precisión a las condiciones de trabajo o de una actualización del equipo para buscar mejores soluciones, TEFFIKO puede brindar soporte confiable con una rica experiencia y servicios personalizados. EligiendoTEFFICOdos veces es una doble garantía de funcionamiento eficiente y valor a largo plazo.
-
