Renovación para ahorrar energía de bombas centrífugas antiguas

mas viejobombas centrífugasConsumen mucha energía, principalmente porque sus piezas están desgastadas por años de uso y el sistema simplemente no está configurado correctamente. Pero aquí está la cuestión: si se apega a la idea de "actualizar los componentes principales + optimizar la adaptación del sistema", lo hace paso a paso con procedimientos estándar y, de hecho, verifica los resultados correctamente, definitivamente reducirá el uso de energía y hará que el equipo dure más. Créame, he visto que esto funciona una y otra vez con bombas viejas.

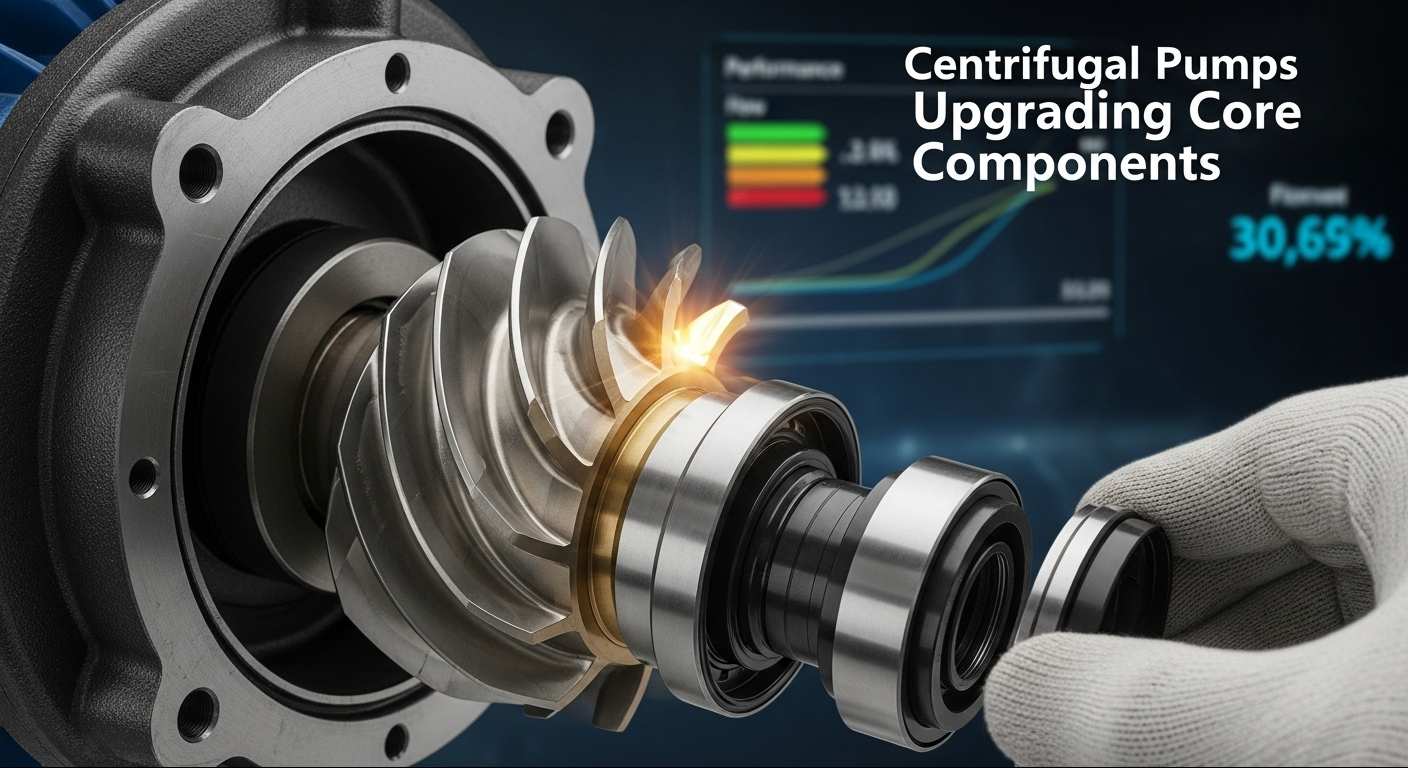

I. Actualización de los componentes principales

Las piezas centrales desgastadas son el mayor culpable de las elevadas facturas de energía. Concéntrese en esto y verá mejoras rápidamente, sin necesidad de complicarlo demasiado.

• Optimización del impulsor: En primer lugar, opte por impulsores que ahorren energía con una eficiencia hidráulica superior al 85 %. Elija acero inoxidable o material resistente al desgaste según lo que esté bombeando; Si el medio tiene suciedad, los impulsores abiertos son el camino a seguir. Al cambiarlo, mantenga el espacio entre el eje y el orificio del impulsor entre 0,02 y 0,05 milímetros; no adivine, use una galga de espesores si tiene una. Después de la instalación, gírelo con la mano para asegurarse de que gire suavemente, sin sacudidas ni raspaduras.
• Actualización del sello: deshazte del viejo sello de empaque y cámbialo por uno mecánico; esto mantiene las fugas por debajo de los 5 mililitros por hora, lo cual cambia las reglas del juego. Antes de la instalación, limpie la superficie de sellado; incluso los rasguños más pequeños pueden causar fugas. Asegúrese de que los anillos giratorio y estacionario también estén perfectamente paralelos. Elija el material en función de la temperatura del medio: el carburo de silicio funciona muy bien para temperaturas altas, por ejemplo. Y no apriete demasiado el resorte; simplemente ajústelo hasta que se sienta cómodo, no tenso.
• Mejora de los rodamientos: reemplace los rodamientos viejos con rodamientos rígidos de bolas o de rodillos de baja fricción; reducirán el coeficiente de fricción en un 30 % o más. Al colocarlos, asegúrese de que la tolerancia sea correcta (he visto personas que se saltan esto y se arrepienten más tarde). Llene el rodamiento con grasa, pero no demasiada; de 1/3 a 1/2 del espacio interno es suficiente. Si lo llenas demasiado, la temperatura se disparará. Vigílelo mientras corre; debe permanecer por debajo de 70 ℃.
• Actualización del motor: cambie cualquier motor antiguo con clase de eficiencia energética III o inferior por uno de alta eficiencia IE3 o superior. Asegúrese de que la potencia del motor coincida con la de la bomba y vuelva a verificar las dimensiones de montaje y el diámetro del eje; nada es más frustrante que recibir un motor que no encaja. Los pasos son sencillos: corte la energía y desconecte los cables → saque el motor viejo → coloque el nuevo → conéctelo y pruebe. Ah, y no olvide verificar el equilibrio trifásico durante la prueba; las fases desequilibradas apagarán el motor rápidamente.

II. Optimización de la coincidencia del sistema: arreglando el panorama general

Actualizar una sola pieza no será suficiente. Es necesario que todo el sistema funcione sincronizado para aumentar realmente la eficiencia; considérelo como ajustar un automóvil, no solo cambiar los neumáticos.

• Adaptación de tuberías: Trate de reducir los codos y las válvulas: son los principales consumidores de resistencia. Utilice curvas suaves de 90° en lugar de ángulos rectos pronunciados siempre que sea posible. Calcule el diámetro de la tubería basándose en una velocidad de flujo de 1 a 2 metros por segundo; demasiado pequeño y es como chupar con una pajita, demasiado grande y estás desperdiciando energía. Repare las fugas de inmediato (incluso las pequeñas se acumulan) y reemplace las tuberías que parezcan oxidadas o desgastadas; están esperando a fallar.
•
  Calibración de las condiciones de funcionamiento: instale un caudalímetro y un manómetro para recopilar datos y luego compárelos con los parámetros nominales de la bomba. Si hay demasiado flujo, use la conversión de frecuencia o recorte un poco el impulsor; no es necesario reemplazarlo todo. Si la cabeza no funciona, cambie el impulsor o ajuste la resistencia de la tubería. El objetivo es mantener la bomba funcionando en su zona de alta eficiencia, que es del 70% al 110% de sus parámetros nominales. He visto bombas funcionar muy fuera de este rango durante años: drenaje total de energía.
• Ajuste de válvulas: reemplace las válvulas viejas por otras que ahorren energía, como válvulas de bola o válvulas de mariposa. No mantenga las válvulas parcialmente abiertas para acelerar durante mucho tiempo; es una gran pérdida de energía. Utilice el control automático para ajustar la apertura de la válvula a medida que cambia el flujo; de esa manera, siempre estará optimizado. Agregue una válvula de retención para evitar el reflujo (he tenido que arreglar muchos sistemas donde faltaba) y un filtro para mantener la suciedad fuera de la bomba, lo que le evita reparaciones constantes.
• Enlace de bombas múltiples: para configuraciones de bombas en paralelo o en serie, utilice el control PLC: arranca y detiene automáticamente las bombas según el flujo total. Mi configuración preferida para sistemas paralelos es "bomba principal + bomba auxiliar": haga funcionar la bomba auxiliar durante carga baja y ambas juntas cuando esté ocupada. Esto evita que las bombas individuales se sobrecarguen o funcionen de manera ineficiente; créame, es mejor que encenderlas y apagarlas manualmente.

III. Proceso práctico: apegarse a los estándares (pero mantenerlo real)

Siga el proceso de "diagnóstico - diseño - construcción - control" y mantendrá todo seguro y eficiente. No es necesario utilizar una jerga sofisticada, sólo sentido común.

• Inspección preliminar: comience midiendo aspectos clave como el caudal, la altura y la potencia del motor. Verifique si hay impulsores desgastados, sellos con fugas y piezas sueltas. Además, busque problemas ocultos como la resistencia de las tuberías o condiciones operativas no coincidentes; estos son fáciles de pasar por alto pero causan grandes problemas. Redacte un informe de diagnóstico sencillo; no es necesario que sea sofisticado, solo observe qué está mal y qué necesita corregirse.
• Diseño de esquema: utilice el informe de diagnóstico para elegir las piezas correctas. Haga un plan detallado para las renovaciones de tuberías y la calibración de parámetros. Analice los números: presupuesto, ahorros de energía esperados y cronograma. Y no olvide planificar el suministro temporal de agua durante la construcción; he visto proyectos retrasados ​​durante semanas porque esto fue una ocurrencia tardía.
• Construcción en el sitio: antes de destrozar cualquier cosa, corte la energía, cierre las válvulas y drene el medio de la bomba; la seguridad es lo primero. Utilice las herramientas adecuadas para quitar piezas; no fuerces nada (he roto tornillos tratando de acelerar esto). Instale las piezas en el orden: primero las internas y luego las externas; Primero los componentes centrales y luego las piezas auxiliares. La precisión importa aquí: si algo falla aunque sea un poco, la bomba no funcionará correctamente. Pruébelo vacío primero para asegurarse de que esté estable, luego ejecútelo bajo carga, ajústelo a la zona de alta eficiencia y anote los datos. Consejo profesional: tome fotografías durante la instalación; le ahorrará dolores de cabeza más adelante si es necesario solucionar algún problema.
• Control de seguridad: entrene a su equipo antes de comenzar; nadie debería estar improvisando. Coloque señales de advertencia, reparta equipo de protección y asegúrese de que todos conozcan los riesgos. Los trabajos a gran altura necesitan un cinturón de seguridad, los trabajos eléctricos necesitan un electricista certificado y las piezas pesadas necesitan un equipo de elevación adecuado. Haga que alguien supervise todo el tiempo; los accidentes ocurren cuando la gente se vuelve complaciente.

IV. Verificación del efecto: asegurarse de que realmente funcione

La renovación no termina cuando se instala la última pieza; es necesario demostrar que ahorra energía. ¡No te saltes este paso!

• Pruebas de eficiencia energética: utilice un caudalímetro, un manómetro y un analizador de potencia para medir el caudal, la altura y la potencia. Tome varias lecturas en diferentes condiciones operativas (carga baja, carga alta, carga normal) y compárelas con antes de la renovación. Quiere al menos un aumento de eficiencia del 10%; si obtiene menos, algo anda mal (probablemente una pieza que no coincide o una fuga que se le pasó por alto).
• Cálculo de beneficios: compare las facturas de electricidad antes y después para ver cuánto ahorra anualmente. Sume el costo total de renovación para calcular el período de recuperación; de 1 a 3 años es razonable. Y no olvide los beneficios indirectos: menos reparaciones, mayor vida útil del equipo y menos tiempo de inactividad. Tuve un cliente que ahorró 120.000 yuanes al año sólo en electricidad después de renovar tres bombas; la recuperación fue de solo 1,8 años.
• Monitoreo a largo plazo: configure un registro de mantenimiento; nada sofisticado, solo un cuaderno o una hoja de cálculo. Pruebe la bomba mensualmente durante los primeros tres meses y luego trimestralmente. Limpie periódicamente el impulsor, revise las juntas y engrase los cojinetes. Un pequeño mantenimiento ahora ahorra grandes reparaciones más adelante.
• Cumplimiento de aceptación: Siga las reglas en "Límites de eficiencia energética y clases de eficiencia energética para bombas centrífugas". Reúna toda su documentación: informe de diagnóstico, plan de renovación, datos de prueba y registros de mantenimiento. Debe demostrar que cada paso se realizó correctamente; esto es crucial para las auditorías o si alguna vez necesita solucionar un problema.

V. Casos de renovación de referencia y consejos para escenarios específicos

(1) Una típica historia de éxito

Una planta química tenía tres bombas centrífugas antiguas que llevaban más de 10 años funcionando. Tenían impulsores desgastados y motores ineficientes, y consumían un 25% más de energía que el promedio de la industria. Esto es lo que hicimos: ① Cambiamos impulsores de alta eficiencia y motores IE4; ② Se optimizó el diámetro de la tubería y se agregaron dispositivos de conversión de frecuencia; ③ Configure un programa de mantenimiento mensual. ¿Los resultados? Cada bomba consumió un 30% menos de electricidad, lo que ahorró 120.000 yuanes al año. La recuperación de la inversión fue de 1,8 años, la vibración se redujo de 6,5 mm/s a 2,3 mm/s y se espera que las bombas duren otros 5 años. Victoria total.

(2) Consejos para diferentes escenarios

• Industria química: la mayoría de los medios son corrosivos o tienen impurezas. Priorice los impulsores resistentes a la corrosión (Hastelloy funciona muy bien) y los sellos de alta resistencia. Y por amor a la eficiencia, mantenga los filtros limpios: la suciedad en la bomba es una sentencia de muerte para las piezas.
• Suministro de agua: Los caudales varían enormemente. Utilice "conversión de frecuencia + conexión de bombas múltiples": haga funcionar una bomba a baja frecuencia durante las horas de menor actividad y únalas durante las horas pico. Esto reduce las pérdidas por estrangulamiento, enormes para los sistemas de agua.
• Industria energética: altas temperaturas y presiones están por todas partes. Actualice a rodamientos y sellos mecánicos resistentes a altas temperaturas: mantenga la temperatura del rodamiento por debajo de 65 ℃. Además, aísle las tuberías adecuadamente: la pérdida de calor es un desperdicio silencioso de energía.

VI. Consejos para el mantenimiento a largo plazo y el ahorro de energía

La renovación no es un trato único: es necesario mantenerse al día con el mantenimiento para mantener el ahorro de energía.

1.Inspecciones periódicas:Verifique semanalmente si hay fugas en los sellos, la temperatura de los cojinetes y la vibración. Limpie los filtros mensualmente: los filtros obstruidos acaban con la eficiencia. Pruebe el caudal, la altura y otros parámetros trimestralmente. Detecte los problemas a tiempo o se convertirán en problemas grandes y costosos.

2.Operación estandarizada:Redacte procedimientos operativos simples, sin necesidad de jerga legal. Dígale a su equipo que evite la sobrepresión o el desbordamiento, y prohíba el "marcha en vacío" o el "bloqueo por presión", ya que arruinan las piezas rápidamente. He visto bombas destruidas en meses porque los operadores tomaron atajos.

3.Capacitación del personal:Capacite a su equipo de mantenimiento con regularidad. Enséñeles los conceptos básicos de una renovación que ahorre energía, cómo controlar los parámetros y qué hacer en caso de emergencia. No necesita expertos, sólo personas que conozcan las bombas a la perfección.

4.Gestión de datos:Configurar una base de datos de consumo de energía. Compare el uso mensual y trimestral, descubra por qué fluctúa (¿cambios estacionales? ¿fugas?) y ajústelo en consecuencia. Los datos no mienten: utilícelos para mantener las cosas optimizadas.
