Mi guía práctica para rotores y estatores en bombas de cavidad progresiva

Después de años trabajando en el sector industrial, puedo decir con certeza quebombas de cavidad progresiva(también conocidas como bombas de rotor-estator o bombas de tornillo excéntrico) son "básicos" absolutos para la transferencia de fluidos. Como bombas de desplazamiento positivo, están diseñadas específicamente para manejar fluidos viscosos, sustancias corrosivas y medios que contienen partículas sólidas; son indispensables en la extracción de petróleo, plantas químicas, instalaciones de tratamiento de aguas residuales y líneas de producción de alimentos.

En mi opinión, su excelente rendimiento se debe a la estrecha colaboración entre el rotor y el estator. Para comprender verdaderamente el principio de funcionamiento, el rendimiento y el funcionamiento estable a largo plazo de las bombas de cavidad progresiva, debe comprender a fondo estos dos componentes principales. Esto no es sólo conocimiento teórico; Es una experiencia que he ganado con mucho esfuerzo y que he acumulado a lo largo de los años.

I. Rotor y estator

En mi opinión, el "salvavidas" de toda bomba de cavidad progresiva reside en la combinación del rotor y el estator: cuanto más preciso sea su ajuste, mayor será la eficiencia de la bomba.

El rotor es un eje metálico con forma helicoidal, generalmente hecho de acero inoxidable de alta resistencia, acero aleado para herramientas o incluso titanio. Como componente activo instalado dentro de la carcasa de la bomba, no solo impulsa el flujo de fluido cuando gira sino que también genera la fuerza de compresión necesaria para la transferencia. He visto muchos rotores someterse a cromado u otros tratamientos de endurecimiento superficial y, francamente, esto mejora significativamente su resistencia al desgaste. Saltarse este paso dará como resultado un ritmo de desgaste del rotor irritantemente rápido.

El estator, por otro lado, es un tubo metálico con una cavidad interior moldeada, revestida con materiales elásticos como caucho nitrilo (NBR), caucho fluorado (FKM) o EPDM. Su forma interna se adapta perfectamente al rotor y el diámetro del rotor es ligeramente mayor que el diámetro interior del estator. Este "ajuste de interferencia" garantiza que las cámaras formadas sean herméticas; Si el sello falla, la bomba es esencialmente inútil.

Ya sea una bomba de un solo tornillo (rotor de una sola rosca emparejado con un estator de doble rosca), una bomba de doble tornillo (dos tornillos contrarrotativos y entrelazados) o una bomba de triple tornillo (un tornillo impulsor con dos tornillos impulsados), aprendí por las malas que la precisión del ajuste entre el rotor y el estator determina directamente si la bomba puede funcionar de manera confiable. Incluso una pequeña desviación puede provocar una reducción del flujo, una fuga o un cierre completo.

II. Principio de funcionamiento: "Transporte de cavidades" simple pero eficiente

No entendí completamente el principio de funcionamiento de las bombas de cavidad progresiva hasta que desarmé dos bombas viejas; en realidad, es muy fácil de comprender.

Cuando el rotor gira excéntricamente dentro del estator, sus estructuras helicoidales entrelazadas forman una serie de cavidades selladas. A medida que el rotor gira, estas cavidades se mueven constantemente hacia el extremo de descarga, esencialmente "llevando" el fluido hacia adelante. Es como tener una cinta transportadora invisible dentro de la bomba, diseñada específicamente para la transferencia de fluidos.

En el puerto de succión, el volumen de la cavidad se expande, lo que reduce la presión interna y el fluido se extrae del depósito mediante la presión atmosférica; A medida que el rotor continúa girando, la cavidad llena de fluido es empujada hacia el puerto de descarga, donde el volumen de la cavidad se contrae, comprimiendo el fluido para aumentar la presión, permitiendo que el fluido se descargue suavemente.

Lo que me gusta especialmente de este diseño es que no requiere válvulas de entrada ni de presión. Esto no solo logra una transferencia estable y de baja pulsación, crucial para procesos sensibles, sino que también maneja suavemente esos materiales "delicados" sensibles al corte, como las materias primas biofarmacéuticas que pueden fallar si se someten a una fuerza inadecuada. Aquí tiene un consejo práctico: invertir la dirección del rotor puede cambiar la dirección de succión y descarga. Esta pequeña operación me ha ahorrado la molestia de tener que reconfigurar todo el equipo varias veces.

III. Ventajas principales (y desventajas imperfectas)

A lo largo de los años, he visto que las bombas de cavidad progresiva superan a otros tipos de bombas en muchos escenarios, pero no son omnipotentes. Analicemos objetivamente sus pros y sus contras.

(I) Ventajas fundamentales indispensables

• Flujo estable y fácil ajuste:El ajuste perfecto entre el rotor y el estator garantiza cambios extremadamente uniformes en el volumen de la cavidad, con fluctuaciones de flujo casi insignificantes. A diferencia de las bombas centrífugas, no requiere válvulas adicionales para proporcionar un flujo lineal estable, lo que la hace especialmente adecuada para escenarios que exigen precisión, como la producción química. Además, el caudal está directamente relacionado con la velocidad del rotor; ajustar la salida es tan simple como girar una perilla. Lo usé para controlar el flujo durante la producción por lotes y nunca tuve ningún producto defectuoso debido a desviaciones del flujo.
• Salida de presión uniforme:El líquido se exprime suave y continuamente durante la transferencia, sin picos repentinos de presión. Nunca he tenido problemas al usarlo para transportar medios sensibles a la presión "sensibles", como soluciones de polímeros de alta viscosidad.
• Excelente capacidad de autocebado:No es necesario un cebado previo: una vez iniciado, puede extraer líquido directamente del contenedor, con una altura de succión máxima de hasta 8,5 metros de columna de agua. Esto es muy superior a las bombas de émbolo, especialmente en plantas de tratamiento de aguas residuales donde arrancamos y paramos las bombas con frecuencia. Después de cambiar a bombas de cavidad progresiva, el tiempo de preparación de nuestro equipo se redujo a la mitad.
• Manejo de fluidos versátil:Puede manejar fácilmente fluidos de alta viscosidad (he transportado mermelada y jarabe de chocolate), petróleo crudo cargado de arena, lodos abrasivos y productos químicos corrosivos. Supera a las bombas de diafragma en el manejo de mezclas de gas y sólidos y no es rival para las bombas de engranajes en el transporte de fluidos viscosos. Una vez lo usé para transportar lodos que contenían partículas del tamaño de una pelota de golf sin ningún atasco.
• Transferencia de bajo cizallamiento para proteger materiales:Su diseño minimiza la fuerza de corte, lo que supone un "salvador" para la industria biofarmacéutica. La usé para transportar soluciones de proteínas y sustancias bioactivas, y el rendimiento del material no se vio afectado en absoluto, algo que la mayoría de las bombas no pueden lograr.
• Estructura compacta y eficiencia energética:Ocupa un espacio reducido, lo que facilita la instalación y el mantenimiento. Además, es muy eficiente energéticamente; Después de reemplazar las bombas viejas en nuestra planta química, los costos de electricidad se redujeron en un 15%.
• Doble propósito como bomba dosificadora:A diferencia de las bombas de émbolo, de membrana o de engranajes, su precisión es suficiente para la dosificación y el llenado de productos químicos. Anteriormente lo usé para transportar reactivos en un laboratorio, con una precisión controlada dentro del 1 %, eliminando la necesidad de equipos de medición adicionales.

(II) Desventajas a tener en cuenta

• Alto costo:Francamente, su precio de compra y sus costes de mantenimiento son más altos que los de bombas más simples. A los talleres pequeños puede resultarles antieconómico, pero en condiciones de trabajo exigentes, su durabilidad puede hacer que la inversión inicial valga la pena.
• Sensibilidad al exceso de partículas sólidas:Demasiadas partículas sólidas en el medio provocarán un rápido desgaste del rotor y el estator. Una vez lo usé para transportar petróleo crudo con un contenido excesivo de arena y el estator falló después de seis meses. La lección: siempre verifique el contenido de partículas sólidas e instale un filtro si no está seguro.
• Estrictamente prohibido el funcionamiento en seco:Incluso un minuto de funcionamiento en seco puede provocar sobrecalentamiento y daños al rotor y al estator. Un colega mío cometió este error (no comprobar el nivel de líquido antes de arrancar) y quemó el rotor, lo que provocó un día completo de inactividad y costes significativos en piezas de repuesto.
• Modificación requerida para escenarios de alta presión:Es la mejor opción para condiciones de trabajo de presión baja a media, pero se necesitan modificaciones adicionales para la transferencia de alta presión. Una vez intenté usarlo para transferencia de alta presión, pero goteaba mucho hasta que mejoramos los sellos y la carcasa.
• Riesgo de cavitación:Si la presión del fluido es menor que su presión de vapor, se producirá cavitación: pequeñas burbujas estallan y dañan las piezas internas. Me encontré con esto en un escenario de bajo flujo y el rotor estaba picado. Más tarde, la instalación de una válvula de alivio de presión resolvió el problema, pero fue una lección costosa.

IV. Cómo la geometría del rotor y del estator afecta el rendimiento (mis criterios de selección)

Después de años seleccionando bombas, descubrí que la geometría del rotor y el estator es la clave para adaptarse a las condiciones de trabajo.

Clasificación de tipos de bombas (Mi guía rápida de combinación)

• Bombas monotornillo:Rotor de una sola rosca combinado con un estator de doble rosca; le doy prioridad al transporte de fluidos de alta viscosidad o medios que contienen partículas sólidas. Por ejemplo, el traslado de lodos en plantas depuradoras de aguas residuales, donde su capacidad antiobstrucción es excelente.
• Bombas de doble tornillo:Dos tornillos contrarrotativos y entrelazados: funcionan de manera extremadamente suave y con poco ruido. Lo uso para transportar aceites y productos químicos limpios o ligeramente contaminados, asegurando la pureza del material, lo cual es crucial para aplicaciones farmacéuticas o de calidad alimentaria.
• Bombas de triple tornillo:Un tornillo impulsor con dos tornillos accionados: el flujo es tan uniforme como una bomba dosificadora. Es particularmente adecuado para transportar fluidos limpios de baja viscosidad como aceite hidráulico y aceite lubricante; Lo uso a menudo en sistemas de lubricación de máquinas herramienta y nunca he tenido problemas con una lubricación insuficiente.

Subtipos de geometría (pequeños detalles que impactan el rendimiento)

Además de los tipos básicos de bombas, ajustes sutiles en la geometría del rotor y el estator pueden generar cambios significativos:

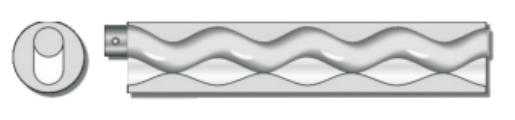

• Tipo S: Transferencia ultraestable, entrada de rotor compacta y requisitos de altura de succión positiva neta (NPSH) baja. Siempre elijo esto cuando transporte materiales viscosos o medios con partículas grandes: ya no tendré que luchar con la cavitación y la obstrucción.

• Tipo L: Línea de sellado más larga entre el rotor y el estator, lo que resulta en una mayor eficiencia y una vida útil más larga. Tiene una estructura compacta pero una gran capacidad de flujo, adecuada para escenarios de alto rendimiento donde los costos de tiempo de inactividad son altos.

• Tipo D: estructura compacta, transferencia casi sin pulsaciones y precisión de dosificación extremadamente alta. Lo uso en escenarios de dosificación química de precisión: establezco los parámetros y lo dejo con confianza, sin necesidad de preocuparme en absoluto por las fluctuaciones del flujo.

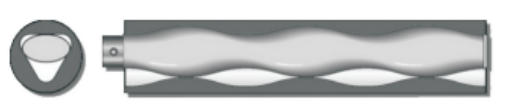

• Tipo P: combina una gran capacidad de flujo con una estructura compacta y hereda la larga línea de sellado del tipo L. Es mi "bomba multiuso", capaz tanto de transferencia de alto flujo como de dosificación precisa.

Además, no se pueden ignorar parámetros como el ángulo de la hélice, el paso y el perfil del diente. Según mi experiencia: cuanto mayor es el ángulo de la hélice, mayor es el caudal pero menor es la presión; cuanto menor sea el ángulo de la hélice, mayor será la presión pero menor será el caudal. Esta es una compensación que depende de la prioridad de las condiciones de trabajo. ¿Necesita transportar una gran cantidad de fluido viscoso? Elija un ángulo de hélice grande; ¿Necesita transferencia a larga distancia con alta presión? Elija un ángulo de hélice pequeño.

V. Consejos de selección y mantenimiento (Mi "Guía para evitar errores" de mi experiencia)

(I) Elija la bomba adecuada para evitar desvíos

La selección de una bomba (incluido el rotor y el estator adecuados) es crucial para adaptar las condiciones de trabajo. Esta es la experiencia que adquirí después de caer en innumerables trampas:

• Medios de alta viscosidad:Elija una bomba de un solo tornillo y el rotor debe estar hecho de acero inoxidable cromado o de una aleación resistente al desgaste. Créame, elegir materiales comunes para ahorrar dinero resultará en frecuentes reemplazos de piezas en el futuro, lo que será un dolor de cabeza.
• Medios que contienen partículas sólidas:Bomba monotornillo combinada con un estator de goma especial (resistente al desgaste y a la corrosión). Anteriormente utilicé un estator de goma común para transferir lodos, que falló en 3 semanas; el cambio a una fórmula especial uno duró 8 meses antes del reemplazo.
• Altos requisitos para la estabilidad del flujo/presión:Elija una bomba de doble tornillo o una bomba de triple tornillo. Para procesos sensibles, la ventaja de las bajas pulsaciones justifica el coste adicional.

La selección del material del estator también es crucial: caucho de nitrilo (NBR) para medios a base de aceite, EPDM para entornos de alta temperatura y caucho fluorado (FKM) para medios corrosivos. Si transporta fluidos altamente corrosivos, como ácidos fuertes o solventes, no dude en elegir un rotor Hastelloy; aunque es costoso, es mucho más duradero que los metales comunes y dura varios años más.

(II) Mantenimiento adecuado para una vida útil más larga

El mantenimiento adecuado es la clave para la longevidad de una bomba. Esta es mi rutina diaria de mantenimiento:

• Inspección periódica de desgaste:Los estatores son propensos a sufrir fatiga elástica con el tiempo. Si nota una reducción de la succión de la bomba, un aumento de las fugas o un funcionamiento más ruidoso, reemplace el estator de inmediato; no espere a que falle por completo, ya que el rotor también puede verse afectado en ese momento. Para bombas de uso de alta frecuencia, inspecciono el estator mensualmente.
• Prohibir estrictamente el funcionamiento en seco y la sobrecarga:El arranque y el apagado deben seguir los procedimientos. Instalamos dispositivos de bloqueo en las bombas, que se apagan automáticamente cuando el nivel del líquido es demasiado bajo y no ha habido más casos de rotura del rotor.
• Mantenga los medios limpios:Instale un filtro de al menos malla 20 en la entrada y límpielo semanalmente. Incluso las partículas más finas pueden desgastar el rotor y el estator con el tiempo.
• Reducir la velocidad al transportar fluidos viscosos:Usar alta velocidad para transportar medios de alta viscosidad "arruina" el estator. Generalmente reduzco la velocidad entre un 30% y un 40%; aunque es más lento, ahorra mucho dinero en reemplazos de piezas.
• Instalar dispositivos de protección:Vale la pena instalar interruptores de presión, sensores de nivel de líquido y monitores de vibración. Una vez tuve una bomba con vibración anormal; el monitor me avisó con antelación y reemplacé el rotor desgastado a tiempo, evitando daños más graves.
