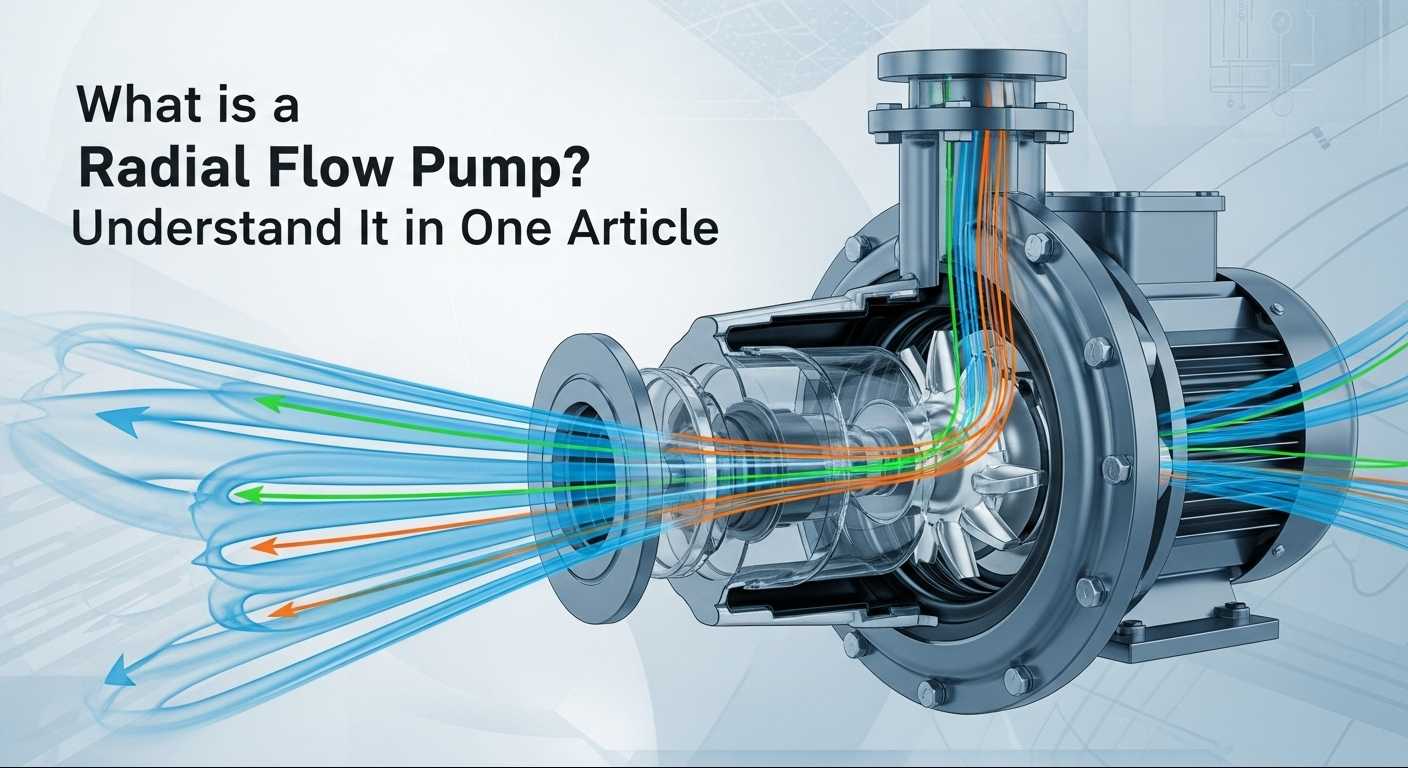

Bombas de flujo radialfuncionan ejerciendo fuerza centrífuga sobre los fluidos, haciéndolos moverse perpendicularmente al eje de la bomba. Caracterizadas por palas de impulsor curvas que aceleran el flujo del fluido hacia afuera, estas bombas son la mejor opción para condiciones de trabajo de alta presión. Sin embargo, muchos usuarios encuentran confusión durante la selección y el funcionamiento: ¿Qué es exactamente una bomba de flujo radial? ¿Cómo funciona? ¿Cómo seleccionar el modelo adecuado para condiciones de trabajo específicas? ¿Cuáles son las fórmulas prácticas para el cálculo de parámetros? ¿Cómo manejar fallas de sobrecarga? Este artículo desglosará los conocimientos clave sobre las bombas de flujo radial, desde la lógica básica hasta las habilidades prácticas en un lenguaje sencillo, lo que le ayudará a empezar rápidamente.
El núcleo de las bombas de flujo radial radica en el trabajo realizado por la fuerza centrífuga, que es la diferencia fundamental entre ellas y las bombas de flujo axial o bombas de flujo mixto: el fluido se mueve perpendicular al eje de la bomba (es decir, "radialmente") en lugar de paralelo u oblicuo.
En pocas palabras, el motor hace que el impulsor gire a alta velocidad. El fluido gira con el impulsor, generando fuerza centrífuga, y es lanzado desde el centro del impulsor hacia el borde, lo que genera un aumento de energía cinética. Posteriormente, el fluido ingresa a la voluta, donde la velocidad del flujo disminuye y la energía cinética se convierte en energía de presión, realizándose un transporte presurizado.
Las marcas globales de bombas de flujo radial tienen sus propias ventajas, que pueden seleccionarse de manera flexible según la importancia de las condiciones de trabajo y el presupuesto: entre las marcas importadas, Grundfos (Dinamarca), una marca europea bien establecida, es reconocida por su alta eficiencia, bajo nivel de ruido y gran durabilidad, adecuada para escenarios clave que requieren un funcionamiento estable a largo plazo; WILO (Alemania) se destaca por su rentabilidad con calidad de precisión alemana, lo que la convierte en una excelente opción para quienes tienen presupuestos limitados pero buscan estabilidad. En particular, Teffiko, una marca italiana emergente, integra un exquisito diseño mecánico italiano, sobresaliendo en resistencia a la corrosión y adaptabilidad a condiciones de alta presión. Es particularmente adecuado para escenarios hostiles como la industria petroquímica, con productos que cumplen con estándares internacionales como API610. Combinando calidad importada y precios razonables, se ha convertido en una opción popular que equilibra rendimiento y costo.
El cálculo de parámetros es el requisito previo básico para la selección. Las siguientes 3 fórmulas prácticas + casos te ayudarán a calcular rápidamente los requisitos:
Fórmula: Q = 3600 × A × v (A = πd²/4, donde d es el diámetro interior de la tubería; v es la velocidad de flujo recomendada de 1,5-3,0 m/s) Caso: Diámetro interior de la tubería 0,1 m, velocidad de flujo 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Seleccione una bomba con un caudal nominal de 60 m³/h.
Fórmula: H = H_static + H_loss (H_static es la diferencia de altura entre los puertos de succión y descarga; H_loss es la resistencia de la tubería, estimada como 10%-20% de H_static) Caso: Diferencia de altura 30 m, tubería compleja (H_loss estimada en 20%). Alto = 30 + 30 × 20 % = 36 m. Seleccione una bomba con una altura nominal de 40 m.
Fórmula: P = (ρ × g × Q × H) / (1000 × η) (ρ es la densidad del fluido; g = 9,8 m/s²; Q debe convertirse a m³/s; η es la eficiencia de la bomba, estimada en 75%) Caso: Transporte de agua limpia (ρ = 1000 kg/m³), Q = 56,5 m³/h (0,0157 m³/s), H = 36m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4kW. Seleccione un motor de 11kW (reservando un margen del 20%).
El funcionamiento eficiente de las bombas de flujo radial es inseparable de la comprensión del principio de funcionamiento, la selección precisa, el cálculo de parámetros y el manejo de fallas. Se recomienda hacer juicios integrales basados en condiciones de trabajo específicas (medios, presión, caudal) y consultar a técnicos profesionales cuando sea necesario. Si necesita obtener más información sobre comparaciones de marcas, especificaciones de instalación o ciclos de mantenimiento, contáctenos.TEFFICOle proporcionará una consulta técnica personalizada y un análisis gratuito de adaptación de las condiciones de trabajo.
-
