API 610 sirve como estándar general central para bombas centrífugas horizontales en las industrias petroquímica, de petróleo y gas y química. Esta norma clasifica las bombas centrífugas industriales en tres configuraciones principales: bombas en voladizo OH, bombas entre cojinetes BB y bombas suspendidas verticales VS. Con años de profunda experiencia en I+D y fabricación de bombas que cumplen con API 610, Teffiko ofrece soluciones de transporte de fluidos altamente confiables para diversas industrias a través de un diseño estructural estandarizado y una rica experiencia en la adaptación a condiciones operativas exigentes.

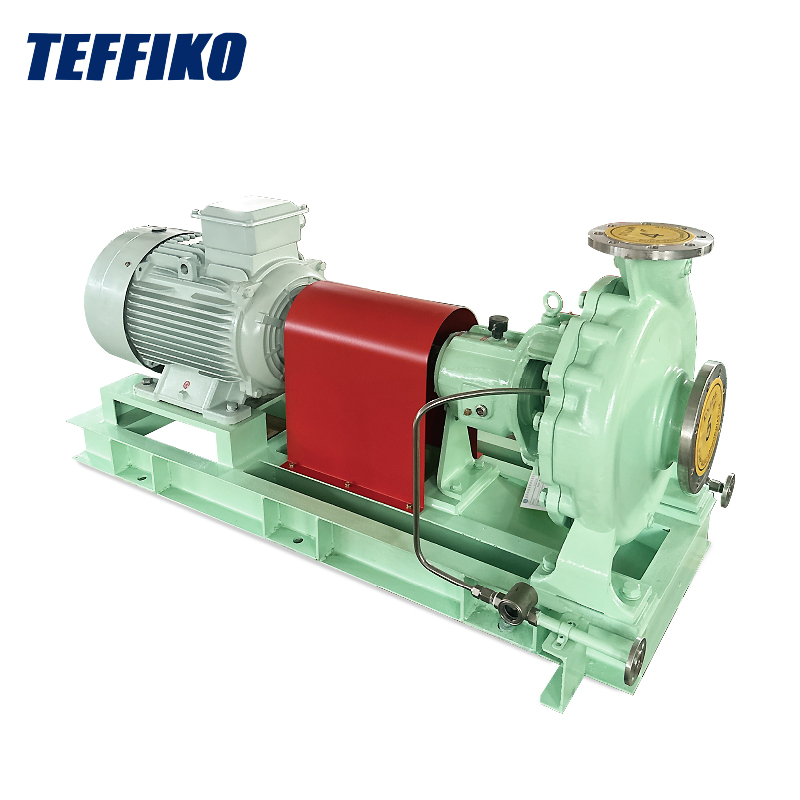

OH (Bomba en voladizo):El impulsor está montado en el extremo del eje de la bomba, en voladizo fuera de la carcasa del cojinete. El conjunto de cojinetes está completamente aislado del fluido del proceso. Es un tipo de bomba horizontal liviana convencional.

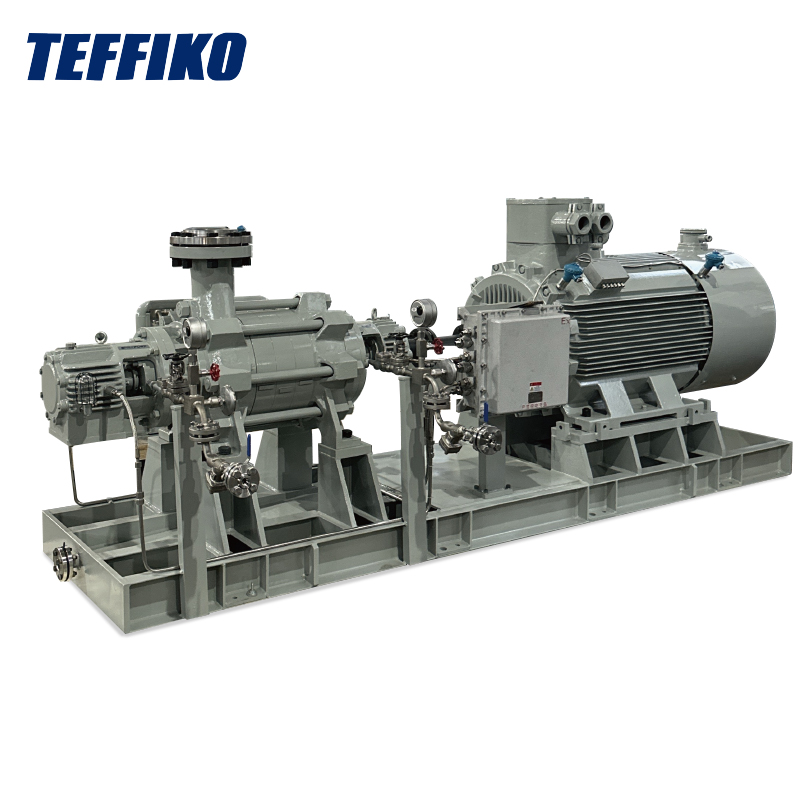

BB (bomba entre rodamientos):El impulsor está dispuesto entre dos juegos de rodamientos con una estructura de soporte simétrica, lo que mejora en gran medida el equilibrio del rotor y la rigidez general del soporte para condiciones operativas exigentes.
VS (Bomba Vertical Suspendida):El eje de la bomba y el impulsor están suspendidos verticalmente y sumergidos en el fluido transportado. Se aplica principalmente en escenarios de transporte vertical en aguas profundas y en tanques y no se analizará en detalle en este documento.
Estructura general compacta que ocupa poco espacio, adecuada para proyectos con limitaciones de espacio; operaciones de mantenimiento sencillas; conveniente inspección y reemplazo de sellos mecánicos e impulsores, lo que reduce significativamente el tiempo de inactividad; Adecuado para condiciones de presión estable y carga hidráulica moderada, y exhibe una excelente adaptabilidad para tareas de servicios públicos.
Restringido por la estructura en voladizo, se produce un alto riesgo de deflexión del eje en condiciones de gran diámetro del impulsor y alta presión, lo que fácilmente puede causar una vibración excesiva. No es adecuado para sistemas de producción continua de alto flujo, alta temperatura y alta presión. Presenta una vida útil corta y un rápido desgaste del sello en condiciones operativas severas a largo plazo.
Transporte de agua de servicios públicos de planta, dosificación de reactivos químicos, transferencia de hidrocarburos ligeros, transporte de fluidos de proceso auxiliares y otras tareas no críticas, intermitentes o de baja carga.
El diseño simétrico del soporte del rotor permite una gran adaptabilidad de la carga y una estabilidad del eje extremadamente alta; capaz de funcionar a largo plazo en condiciones de alta temperatura y alta presión con cargas dinámicas bajas en el eje; Las fuerzas equilibradas del rotor reducen eficazmente la vibración del equipo y el empuje axial, lo que ofrece una estabilidad operativa muy superior en comparación con las bombas OH.
Mayor peso del equipo, mayor tamaño y requisitos de bases de equipo sólidas y firmes; estructuras sofisticadas y complejas, especialmente para bombas BB multietapa; Procedimientos de desmontaje y mantenimiento engorrosos con una gran carga de trabajo de mantenimiento y requisitos estrictos de precisión de alineación durante la instalación.
Transporte de petróleo y gas por oleoductos de larga distancia, sistemas de inyección de agua en yacimientos petrolíferos, circulación de aminas líquidas en refinerías, descarga a alta temperatura desde el fondo de torres, presurización del agua de alimentación de calderas y otras tareas críticas de producción continua.
Para facilitar una rápida diferenciación de las configuraciones de hardware, el rendimiento y las diferencias de operación y mantenimiento entre los dos tipos de bombas, la siguiente tabla comparativa completa según el estándar API 610 cubre los parámetros de selección principales:
| Artículo de comparación | Bomba en voladizo OH | Bomba entre rodamientos BB |
|---|---|---|
| Método de soporte del eje | Soporte voladizo de un solo extremo | Soporte simétrico de doble rodamiento |
| Huella y Fundación | Tamaño compacto con base simple | Gran tamaño que requiere base reforzada. |
| Capacidad de manejo de presión | Adecuado para presión moderada | Adecuado para presión alta/ultraalta |
| Capacidad de flujo | Flujo bajo a medio | Flujo medio a alto con fuerte tolerancia a la carga |
| Facilidad de mantenimiento | Estructura simple con mantenimiento conveniente | Estructura compleja con extensos procedimientos de mantenimiento. |
| Carga axial y deformación | Se produce una desviación del eje; estabilidad moderada | Cargas equilibradas sin deformaciones significativas. |
| Rendimiento de la dinámica del rotor | Margen de rigidez limitado con velocidad de rotación relativamente baja | Rigidez suficiente, baja vibración y alta estabilidad. |
| Tipo de rodamiento | Rodamientos antifricción de bolas/rodillos | Cojinetes de empuje de manguito/plataforma basculante |
| Configuración del sello | Sellos mecánicos convencionales de cartucho simple/doble. | Sellos de alta presión tipo rasante/tándem |
| Materiales comúnmente utilizados | Acero inoxidable 316, acero inoxidable dúplex | Acero cromado, Inconel, Hastelloy |
Para proyectos que buscan una operación y mantenimiento convenientes y de bajo costo con espacio limitado, en condiciones de servicio público auxiliar de presión media a baja y flujo pequeño a medio, se prefieren las bombas OH en voladizo. Para unidades críticas de producción continua sujetas a condiciones de alta temperatura, alta presión y alto flujo con requisitos estrictos de estabilidad del equipo, baja tasa de fallas y larga vida útil, se deben adoptar bombas BB entre cojinetes. La selección real de la bomba requiere una evaluación integral de parámetros como la corrosividad del medio, la viscosidad y la frecuencia de arranque y parada para equilibrar la confiabilidad del equipo y la economía del proyecto.
