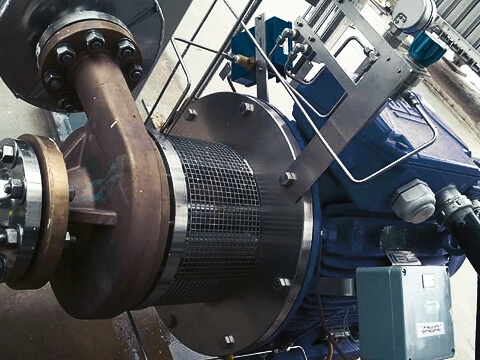

La bomba centrífuga criogénica es un equipo de transporte de fluidos especializado desarrollado para transportar medios de temperatura ultrabaja, con una temperatura del medio aplicable generalmente inferior a -150 °C. En comparación con las bombas centrífugas comunes, este equipo adopta materiales criogénicos especiales y estructuras de sellado de precisión, que presentan una excelente resistencia al choque térmico, lo que permite el suministro seguro y eficiente de gases líquidos a baja temperatura, como gas natural licuado (GNL), oxígeno líquido, nitrógeno líquido, argón líquido e hidrógeno líquido.
Principio de funcionamiento
El principio de funcionamiento básico de una bomba centrífuga criogénica es el mismo que el de una bomba centrífuga convencional: se basa en la rotación de alta velocidad del impulsor para generar fuerza centrífuga, acelerar el medio líquido de baja temperatura, convertir la energía mecánica en energía cinética del fluido y lograr una entrega estable del medio desde el extremo de succión hasta el extremo de descarga. La principal diferencia entre ellas es que las bombas centrífugas criogénicas pueden adaptarse de manera estable a condiciones de temperatura ultrabaja que van desde -162 °C para gas natural licuado hasta -269 °C para helio líquido sin fragilización del material ni fallas del equipo.
1.Materiales criogénicos especiales
El cuerpo de la bomba y el impulsor están hechos de aceros resistentes a la criogenia, como acero inoxidable 304/316L, aleación de aluminio y bronce, lo que proporciona suficiente dureza en entornos de baja temperatura para eliminar la fragilidad en frío; El eje de la bomba está hecho de acero de aleación de alta resistencia, que puede soportar tensiones por diferencias de temperatura y cargas de funcionamiento a alta velocidad.
2.Sistema de sellado de alta gama
Prevenir eficazmente las fugas de medios volátiles a baja temperatura es la clave para el funcionamiento seguro del equipo: los sellos laberínticos son simples y duraderos, lo que permite un funcionamiento a largo plazo sin mantenimiento; los sellos mecánicos y los sellos de gas seco se utilizan principalmente en escenarios de carga y descarga de gas natural licuado; Los accesorios de sellado están hechos de materiales resistentes a la criogénesis, como politetrafluoroetileno y grafito flexible, y reemplazan los sellos de goma comunes para evitar grietas y fallas a bajas temperaturas.
3. Diseño optimizado anticavitación
Los gases líquidos de baja temperatura tienen puntos de ebullición extremadamente bajos y son propensos a la cavitación durante el funcionamiento. El equipo adopta una estructura de cabeza de succión positiva neta baja (NPSH), equipada con un inductor frontal y un impulsor de doble succión para aumentar la presión del medio de entrada, suprimir la vaporización del medio desde la raíz y reducir el daño por cavitación.
4. Diseño de protección de resistencia al choque térmico

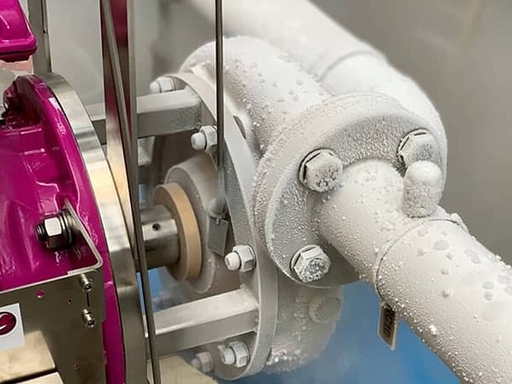

Está estrictamente prohibido que el equipo se enfríe rápidamente y debe preenfriarse lentamente de acuerdo con las normas para evitar el agrietamiento de la carcasa causado por cambios repentinos de temperatura; se divide en estructuras verticales y horizontales. Las bombas centrífugas criogénicas verticales de tipo barril tienen un mejor efecto de escape y menos conducción de calor, lo que las convierte en la opción principal en la industria del gas natural licuado.
Las bombas centrífugas criogénicas son indispensables en muchos campos industriales de alto nivel, entre los cuales la industria del gas natural licuado (GNL) es actualmente el mercado de mayor demanda.
Ampliamente utilizado en estaciones receptoras de GNL para transferencia de medios cisterna, carga y descarga de barcos y llenado de camiones cisterna; También está equipado con estaciones de servicio de gas natural para proporcionar energía limpia a vehículos pesados y barcos.
Como componente de soporte central de los equipos de separación de aire, se utiliza para transportar oxígeno líquido, nitrógeno líquido y argón líquido, y sirve para la fundición de hierro y acero, el suministro de oxígeno médico, la producción de semiconductores, así como para la captura, el almacenamiento y el transporte de dióxido de carbono líquido.
Responsable de la transferencia y llenado de propulsores de cohetes (oxígeno líquido, hidrógeno líquido) y de proporcionar suministro de circulación de nitrógeno líquido para pruebas a baja temperatura de piezas de precisión aeroespaciales.
Adaptado al almacenamiento y transporte de hidrógeno líquido y escenarios de transporte en estaciones de servicio de hidrógeno, sirviendo como equipo clave para el almacenamiento de energía del hidrógeno y nuevos proyectos de apoyo energético.
Como bomba principal de suministro de combustible para buques propulsados por GNL, garantizando el suministro estable de energía limpia para los buques.
| Artículos de comparación | Bomba centrífuga criogénica | Bomba criogénica de desplazamiento positivo |
|---|---|---|
| Flujo de entrega | Entrega de gran flujo | Entrega de flujo pequeño y mediano |
| Presión de trabajo | Presión media | Presión ultraalta |
| Eficiencia operativa | Alta eficiencia en condiciones de gran flujo | Baja eficiencia en operaciones de gran flujo |
| Dificultad de mantenimiento | Estructura simple y fácil mantenimiento. | Muchas piezas internas y mantenimiento complicado. |
| Escenarios aplicables | Transferencia de GNL, entrega en tanques grandes | Hidrógeno líquido de pequeño flujo y alta presión, suministro de oxígeno líquido |
P: ¿Cuál es la temperatura más baja que puede soportar una bomba centrífuga criogénica?
R: El rango de temperatura aplicable de los modelos convencionales es de -150 °C a -269 °C, y la resistencia a la temperatura nominal de las bombas centrífugas criogénicas especiales para GNL puede alcanzar los -162 °C.
P: ¿Cómo elegir entre bombas centrífugas criogénicas verticales y horizontales?
R: Las bombas centrífugas criogénicas verticales de tipo barril tienen un buen efecto de escape y un fuerte rendimiento de aislamiento térmico, y se prefieren para proyectos de suministro de GNL a gran escala; Las bombas horizontales tienen una estructura compacta y se utilizan principalmente para escenarios de entrega pequeños a baja presión y baja temperatura.
P: ¿Cómo prevenir eficazmente la cavitación en bombas centrífugas criogénicas?
R: Asegúrese de que haya suficiente presión de succión de entrada, instale un inductor medio y limpie el filtro de la tubería de entrada con regularidad para evitar eficazmente problemas de cavitación.
Las bombas centrífugas criogénicas son el equipo principal para el suministro seguro de gases líquidos a baja temperatura y respaldan de manera integral el desarrollo constante de industrias de energía limpia, como el gas natural licuado, la energía del hidrógeno y los gases industriales. Con el crecimiento continuo de la demanda mundial de energía limpia, la posición en el mercado y el alcance de aplicación de las bombas centrífugas criogénicas seguirán expandiéndose.teffikosiempre se compromete a proporcionar a los clientes excelentes soluciones de fluidos criogénicos. Recomendamos encarecidamente priorizar materiales resistentes a la criogenia de alta calidad, estructuras anticavitación eficientes y configuraciones de sellado de bajas pérdidas al comprar.
