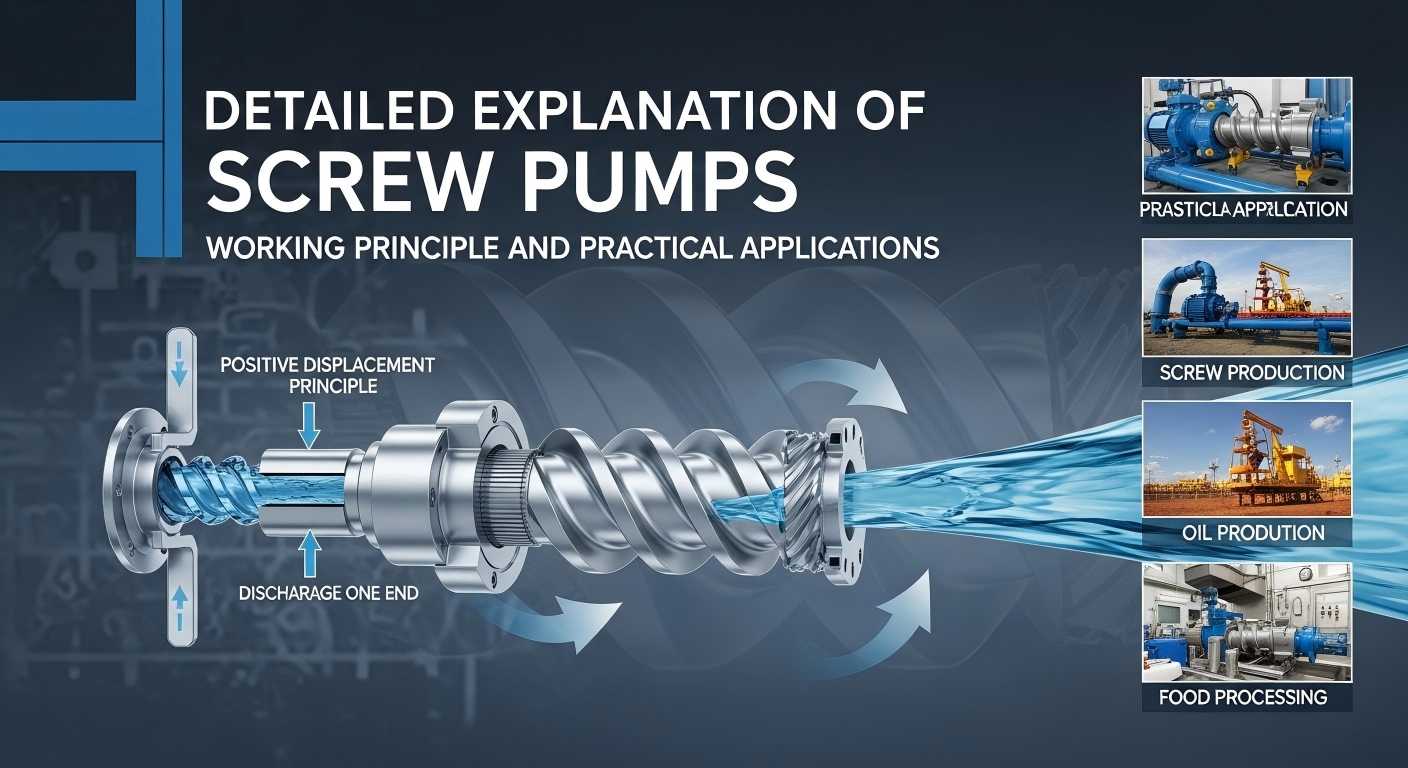

Explicación detallada de las bombas de tornillo

Principio de funcionamiento y aplicaciones prácticas

Bombas de tornilloson una de las tecnologías de bombas de desplazamiento positivo más antiguas y confiables en el sector de manejo de fluidos industriales. Su gama completa de productos, que incluye bombas de un solo tornillo, de doble tornillo y de triple tornillo, se utiliza ampliamente en las industrias de petróleo y gas, química, marina y otras. Estas bombas han obtenido el reconocimiento mundial de los clientes por su rendimiento confiable y sus soluciones personalizadas. A pesar de su estructura simple, muchos ingenieros carecen de una comprensión profunda de sus principios de funcionamiento y aplicaciones de selección. Este artículo proporciona una explicación detallada basada enTEFFIKOpráctica de ingeniería para respaldar las decisiones de selección de equipos y maximizar el rendimiento óptimo de las bombas de tornillo.

Principio de funcionamiento de las bombas de tornillo

El núcleo de una bomba de tornillo es transportar fluido a lo largo del eje de uno o más tornillos giratorios. Cuando los tornillos giran, la estructura helicoidal forma cámaras selladas que se mueven desde el puerto de succión al puerto de descarga. Cada rotación arrastra un volumen fijo de líquido y lo empuja hacia adelante.

Su principal ventaja es el flujo sin pulsos. A diferencia de las bombas centrífugas que transportan fluido mediante energía cinética, las bombas de tornillo brindan un flujo casi constante, lo cual es fundamental para aplicaciones sensibles a los procesos, como sistemas de lubricación, accionamientos hidráulicos y medición de precisión.

Estructuras de un solo tornillo, de dos tornillos y de tres tornillos

• Bomba monotornillo(bomba de cavidad)Funciona con un rotor giratorio y un estator de goma fijo. La estructura de tornillo forma múltiples cámaras continuas que impulsan el fluido desde el puerto de succión al puerto de descarga. Es adecuado para fluidos de alta viscosidad y sensibles al cizallamiento, pero tiene limitaciones en cuanto a velocidad de rotación y resistencia a la temperatura.
• Bomba de doble tornilloAdopta dos tornillos contrarrotativos entrelazados. Puede manejar fluidos semivolátiles y de alta viscosidad, opera a velocidades más altas que las bombas de un solo tornillo y se usa ampliamente en el transporte por oleoductos de crudo, alimentación de petróleo crudo de refinerías y sistemas hidráulicos.
• Bomba de triple tornilloConsta de un tornillo de accionamiento y dos tornillos accionados. El engranaje de la rosca del tornillo impulsor con los tornillos accionados forma cámaras selladas, que ofrecen mayor presión y mejor eficiencia. Es adecuado para líquidos limpios y lubricantes como aceite hidráulico y fueloil.

Ventajas principales sobre las bombas centrífugas

• Fuerte capacidad autocebante:La altura de succión puede alcanzar más de 6 metros, no se requiere equipo de cebado adicional, el arranque es rápido y se adapta a niveles bajos de líquido y escenarios de arranque y parada frecuentes.
• Adaptable a medios de alta viscosidad:Cuanto mayor sea la viscosidad del medio, más estable será el rendimiento del transporte, algo que las bombas centrífugas difícilmente pueden lograr.
• Transporte de bajo cizallamiento:El fluido se transporta suavemente a lo largo de la dirección axial sin turbulencias, es adecuado para emulsiones y suspensiones y protege eficazmente los medios sensibles al corte.
• Caudal estable:Sin pulsaciones de presión, reduce la tensión en las tuberías, funciona con menos ruido y garantiza procesos de producción estables.
• Operación bidireccional:El fluido se puede transportar a la inversa cambiando la dirección de rotación de los tornillos, lo que ofrece flexibilidad para escenarios más industriales.

Áreas de aplicación comunes

• Industria del petróleo y el gas:Transporte de petróleo crudo, presurización de oleoductos, suministro de fueloil.
• Sistemas hidráulicos:Prensas industriales, equipos móviles, aparatos de gobierno marinos.
• Sistemas de lubricación:Lubricación de cajas de engranajes, compresores y turbinas de vapor: la función de transporte sin impulsos evita fluctuaciones de presión en los sistemas de lubricación y prolonga la vida útil del equipo.
• Industria de refinación:Transporte de asfalto, petróleo residual y polímeros.
• Industria química:Transporte de resina, adhesivos y tintas de impresión: el transporte de bajo cizallamiento protege las propiedades del medio, previene el deterioro del producto y se adapta a medios corrosivos y de alta viscosidad.
• Sector marítimo:Maquinaria de cubierta, lubricación de motores, sistemas de lastre: las bombas de tornillo TEFFIKO se adaptan a condiciones de trabajo marinas complejas, resisten vibraciones e impactos y garantizan la seguridad de la navegación.

Rango de condiciones de funcionamiento

Las bombas de tornillo funcionan mejor dentro de rangos de parámetros específicos. Las condiciones óptimas de funcionamiento son las siguientes:

• Velocidad de rotación:1000–3600 rpm para bombas de doble/triple tornillo; 300–1800 rpm para bombas de un solo tornillo (velocidad más baja).
• Viscosidad:La viscosidad aplicable óptima suele ser de 10 a 1000 cSt; También se encuentran disponibles diseños para medios de menor o mayor viscosidad.
• Presión:Las bombas de doble o triple tornillo pueden alcanzar más de 200 bar; Las bombas de un solo tornillo suelen estar por debajo de 20 bar.
• Temperatura:Limitado por los materiales de los rodamientos y los tornillos, el rango de temperatura general aplicable es de -40 ℃ a +300 ℃.

La operación más allá de las condiciones anteriores acelerará el desgaste de los componentes e incluso causará daños.

Modos de falla comunes y medidas preventivas

• Desgaste de los rodamientos:Los rodamientos están sujetos a cargas radiales y axiales continuas. Seleccione rodamientos con carga nominal adecuada y controle la temperatura.
• Desgaste del tornillo:Las partículas abrasivas en el medio erosionarán la superficie del tornillo. Instale un filtro en la entrada o utilice tornillos hechos de materiales endurecidos.
• Daños por funcionamiento en seco:Las bombas de un solo tornillo con estatores de goma se dañarán instantáneamente durante el funcionamiento en seco. Equipar con un dispositivo de protección contra funcionamiento en seco.
• Daños por sobrecalentamiento:Las condiciones de alta presión y bajo flujo tienden a provocar un aumento de la temperatura del medio. Instalar un dispositivo de recirculación de flujo mínimo o disipación de calor.

Conceptos erróneos que se deben evitar en la selección

• No seleccione basándose en curvas de rendimiento de agua limpia, ya que la viscosidad media afecta significativamente el rendimiento de la bomba.
• No ignore la altura de succión positiva neta requerida (NPSHr), especialmente para medios de alta viscosidad.
• No seleccione únicamente basándose en el caudal máximo; considere el rango de regulación de flujo y la eficiencia de carga parcial.

Resumen

Las bombas de tornillo tienen ventajas irremplazables sobre las bombas centrífugas: pueden transportar medios altamente viscosos, lubricantes y sensibles al cizallamiento, lograr un transporte sin impulsos y cuentan con una excelente capacidad de autocebado. Dominar sus principios básicos ayuda a los ingenieros a hacer selecciones razonables y evitar fallas prematuras en los equipos causadas por errores comunes. Como marca líder mundial con 20 años de experiencia en el campo de las bombas de tornillo,TEFFIKOproporciona servicios confiables y eficientes de transporte con bombas de tornillo a industrias de todo el mundo con tecnología avanzada de investigación y desarrollo, estricta inspección de calidad (inspección 100% completa de todos los productos), cobertura completa de la gama de productos y soluciones personalizadas. Apoyamos a los clientes durante todo el proceso, desde la orientación de selección, el suministro de equipos hasta el soporte posventa, ayudándolos a lograr un funcionamiento eficiente y estable de los equipos y a desbloquear nuevos valores en el manejo de fluidos industriales.
