Introducción a la serie OH de bombas centrífugo

En el campo del transporte de fluidos industriales, las bombas centrífugas juegan un papel crucial. ElOH Serie de bombas centrífugas en voladizose desarrollan de acuerdo con el estándar API 610, que consiste en seis modelos, cada uno de los cuales atiende a los diversos requisitos de diferentes industrias.

Bombas de voladizo horizontales de una sola etapa (OH1, OH2)

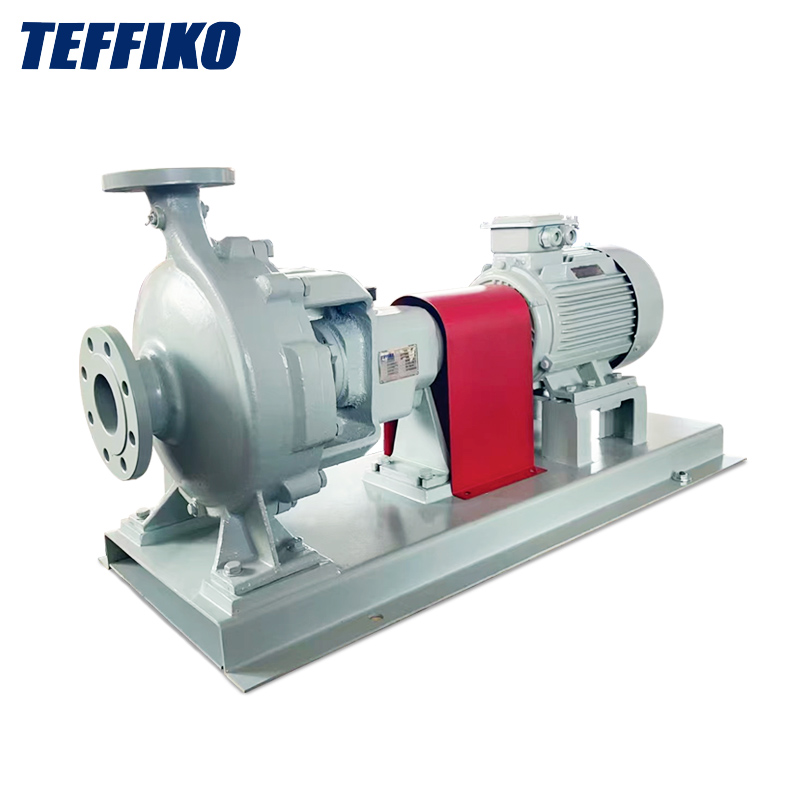

• OH1: adopta un diseño de entrada final y de salida superior. El cuerpo de la bomba es de un tipo de división radial de una sola etapa y está instalado en los pies base. El puerto de succión es horizontalmente axial, y el puerto de descarga está verticalmente hacia arriba, integrado con el cuerpo de la bomba. El impulsor está equipado con una estructura de equilibrio y rodamientos para equilibrar la fuerza axial. La cámara del sello del eje está integrada con la cubierta de la bomba, y se puede agregar opcionalmente una chaqueta de enfriamiento de agua. A menudo se usa para transportar medios limpios o corrosivos.
• OH2: también una bomba en voladizo horizontal de una etapa, utiliza soporte de línea central. En comparación con OH1, tiene una mejor estabilidad en el tratamiento de la expansión y contracción térmica y es capaz de transportar una variedad más amplia de medios complejos.

Bombas de tubería vertical (OH3, OH4, Oh5)

• OH3: equipado con un soporte de cojinete independiente, los diámetros de entrada y salida son los mismos y están en la misma línea central. Se puede instalar en la tubería como una válvula, con una forma compacta y se puede usar al aire libre. Es adecuado para transportar medios limpios o que contienen partículas, inflamables, explosivos y otros medios.
• OH4: Impulsado por un acoplamiento rígido, asegura la precisión operativa de la bomba. Los tipos de medios que puede transportar y sus escenarios de aplicación son aproximadamente los mismos que los de OH3.
• Oh5: Con un diseño coaxial, tiene una estructura más compacta, que muestra ventajas obvias en plantas químicas con espacio limitado. Sus medios transportados y escenarios de aplicación son similares a los de OH3.

OH6 bomba centrífuga

OH6 está integrado con una caja de cambios de alta velocidad, lo que le permite lograr altas velocidades de rotación. Es adecuado para transportar medios líquidos ácidos, alcalinos y que contienen partículas, y funciona de manera excelente en escenarios como el hidrocraqueo que requieren altas caudales y cabezas.
