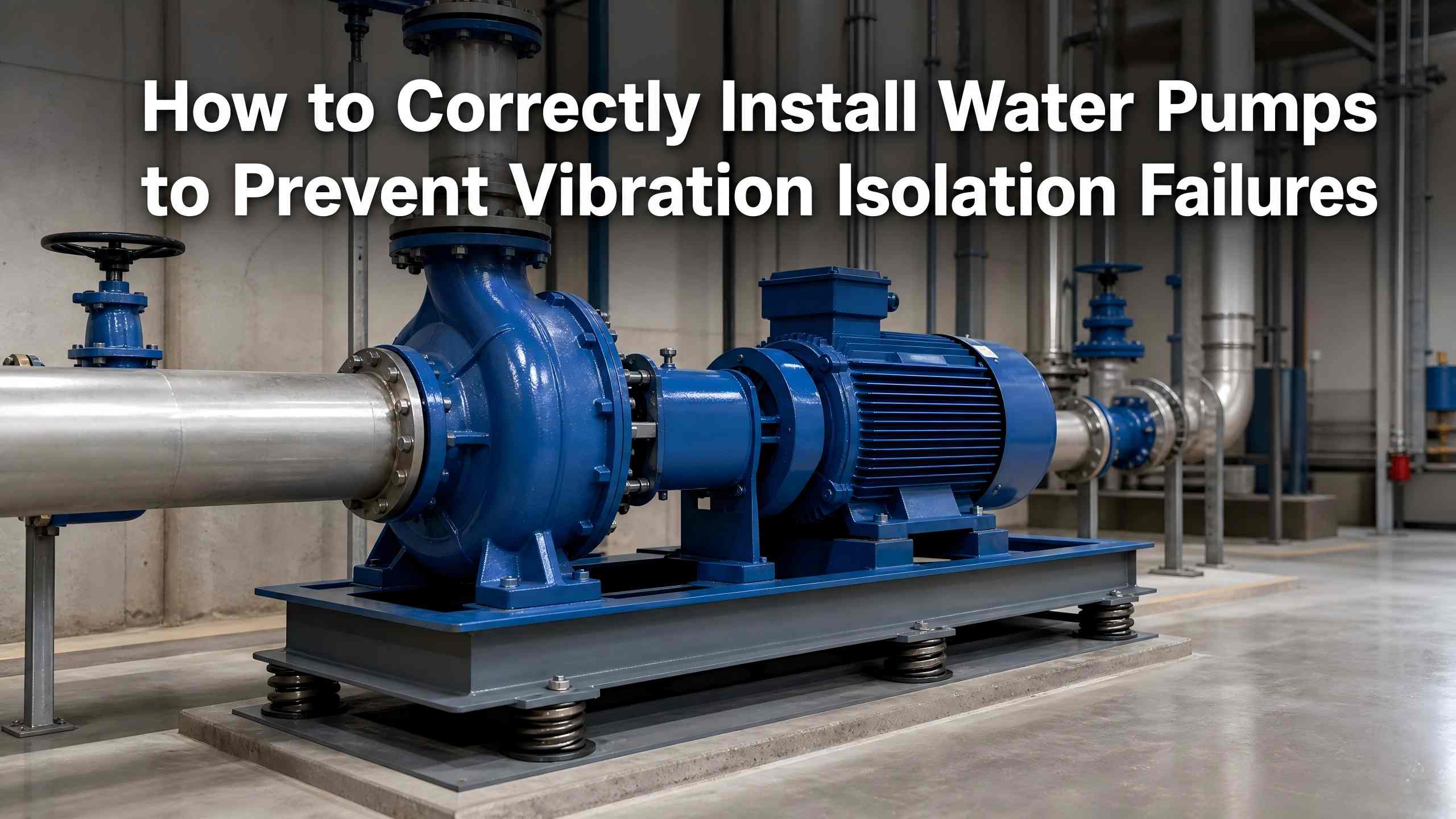

bomba de aguaLa vibración, el ruido, las sacudidas de las tuberías y la resonancia de los edificios son causados principalmente por una instalación deficiente y fallas en el aislamiento de vibraciones. El aislamiento de vibraciones es un proceso de instalación central y no un paso opcional de reducción de ruido. La instalación estándar bloquea eficazmente la transmisión de vibraciones entre bombas, tuberías y estructuras de edificios, evitando grietas en las tuberías y resonancia estructural, extendiendo la vida útil de la bomba y garantizando un funcionamiento estable del sistema de suministro de agua.
Este artículo resume las prácticas estandarizadas de instalación de aislamiento de vibraciones de bombas de agua, que cubren la construcción de cimientos, el diseño de los componentes de aislamiento de vibraciones, el tratamiento y la aceptación de tuberías, aplicables a la mayoría de las bombas centrífugas y bombas de circulación.
Vibración mecánica de funcionamiento.bombas de aguaes inevitable. La mayoría de las fallas de aislamiento se deben a cinco errores típicos de instalación:
- Conexión rígida: las bases de bombas, cimientos y tuberías completamente fijas eliminan el espacio amortiguador de vibraciones y causan resonancia general.
- Instalación de aisladores no estandarizada: la disposición asimétrica y la deformación por compresión desigual provocan un contacto duro local y un rendimiento de aislamiento deficiente.
- Tensión de la tubería: las conexiones rígidas de la tubería tiran de la unidad de bomba y amplifican la vibración de funcionamiento para desencadenar una resonancia secundaria.
- Construcción deficiente de los cimientos: los cimientos con poco peso, desiguales o inestables provocan un desplazamiento central y sacudidas continuas.
- Uso anormal del aislador: especificaciones de almohadillas mixtas, capas excesivas o contacto corrosivo provocan fallas prematuras de los componentes.
El aislamiento de vibraciones cualificado se basa en un aislamiento flexible, que permite que la unidad de bomba funcione en un estado suspendido elásticamente con una tensión uniforme en los componentes.
Una base cualificada es la premisa para un aislamiento eficaz de las vibraciones.
Tamaño y peso:Adopte cimientos de inercia de hormigón o bases de acero con entre 1 y 2 veces el peso de la unidad de bomba. La base cubre completamente el pie de la bomba con un margen mínimo de 100 mm en cada lado. Las bombas montadas en el piso requieren cimientos más gruesos y pesados para reducir la retroalimentación de vibración estructural.
Planitud y resistencia:La resistencia del hormigón de la cimentación deberá alcanzar C25 o superior. El hormigón de lechada secundaria debe ser más resistente que el hormigón base. Asegúrese de tener una superficie plana y sin grietas con pendientes de drenaje reservadas para proteger los aisladores de la inmersión en agua.
Reglas de los pernos de anclaje:Inserte los pernos verticalmente con arandelas elásticas para evitar que se aflojen y se inclinen. Nunca deforme a la fuerza la unidad de bomba durante la fijación para evitar vibraciones de alta frecuencia.
El diseño estándar del aislador determina directamente la eficiencia del aislamiento de vibraciones.
Disposición general:Disponga todos los aisladores simétricamente a lo largo del eje central de la bomba. Los diseños de cuatro puntos adoptan una ubicación uniforme en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj. Para soporte de seis puntos, instale cuatro almohadillas en las esquinas de la base y dos en los lados largos para garantizar una deformación por compresión constante. Los bordes del aislador no deben exceder el rango del bloque de inercia.
Instalación de bombas horizontales:Utilice almohadillas de goma o aisladores de resorte amortiguadores. No se requiere unión ni fijación rígida; La compactación con peso propio proporciona una amortiguación flexible y confiable.
Instalación de bombas verticales:Equipe los aisladores de caucho anclados con bases de acero fijadas mediante pernos con arandelas de resorte, luego fíjelos al piso para eliminar las sacudidas verticales.
Conjunto de almohadilla multicapa:Máximo cinco capas para un aislamiento insuficiente de una sola capa. Utilice almohadillas idénticas separadas por placas de acero galvanizado de ≥4 mm (10 mm de gran tamaño por lado) con capas escalonadas y unión adhesiva.
Inspección y protección:Verifique la apariencia de los componentes y los límites de compresión antes de la instalación. Mantenga los aisladores alejados de ácidos, álcalis y disolventes orgánicos para evitar el envejecimiento del caucho.
Las conexiones rígidas de las tuberías son una de las principales causas de vibraciones residuales.
Instale juntas flexibles de goma en la entrada y salida de la bomba para cortar la transmisión rígida de vibraciones.
Agregue juntas de aislamiento de vibraciones a los soportes y soportes de las tuberías, y selle los espacios que penetran en las paredes con lana de roca para bloquear la conducción estructural.
Alinee las tuberías de forma natural sin juntas a tope forzadas para evitar que la tensión deforme los aisladores.
Verifique el rendimiento del aislamiento antes de la operación oficial:
- Control visual: Ausencia de desplazamiento, deformación o corrosión del aislador; nivelación de la unidad calificada.
- Comprobación manual: No se observan sacudidas evidentes en la unidad ni pernos sueltos.
- Prueba sin carga: 3 a 5 minutos de funcionamiento estable sin vibraciones ni ruidos anormales.
- Prueba de carga: Sin vibración de la tubería ni resonancia del edificio bajo presión de trabajo.
- Colocación asimétrica del aislador que causa tensión y resonancia desiguales
- Cimentaciones de bajo peso que conducen a un funcionamiento inestable
- Faltan juntas flexibles de tuberías que causan vibración secundaria
- Pernos de anclaje no asegurados que activan la unidad desplazada
- Fijación rígida de aisladores de bombas horizontales que invalidan el buffering
- Conjunto de almohadilla multicapa no estándar que reduce el efecto de aislamiento
- Contacto corrosivo que provoca un envejecimiento prematuro del caucho.
El aislamiento eficaz de las vibraciones de la bomba depende de una instalación flexible estandarizada. Siga el diseño simétrico del aislador, la construcción de cimientos estables y las reglas de conexión de tuberías sin tensiones. La operación estándar elimina los problemas de vibración y resonancia, garantiza la estabilidad de la bomba a largo plazo y reduce los costos de mantenimiento diario.
-
