En el gran paisaje de la maquinaria fluida,teffikolleva mucho tiempo profundamente comprometida en el campo de las bombas centrífugas.Bombas centrífugasOcupan una posición dominante debido a su estructura simple y su amplia gama de aplicaciones. Aunque existe una amplia variedad de bombas centrífugas, que van desde bombas de refuerzo domésticas en miniatura hasta gigantescas estaciones de drenaje industriales con apariencias muy diferentes, sus "órganos" centrales son sorprendentemente similares cuando se les quita la carcasa.
Hoy, realizaremos un análisis en profundidad de los detalles estructurales y la lógica de evolución de las bombas centrífugas combinando las bombas clásicas tipo B, las modernas bombas IS y las bombas de doble succión de gran caudal.

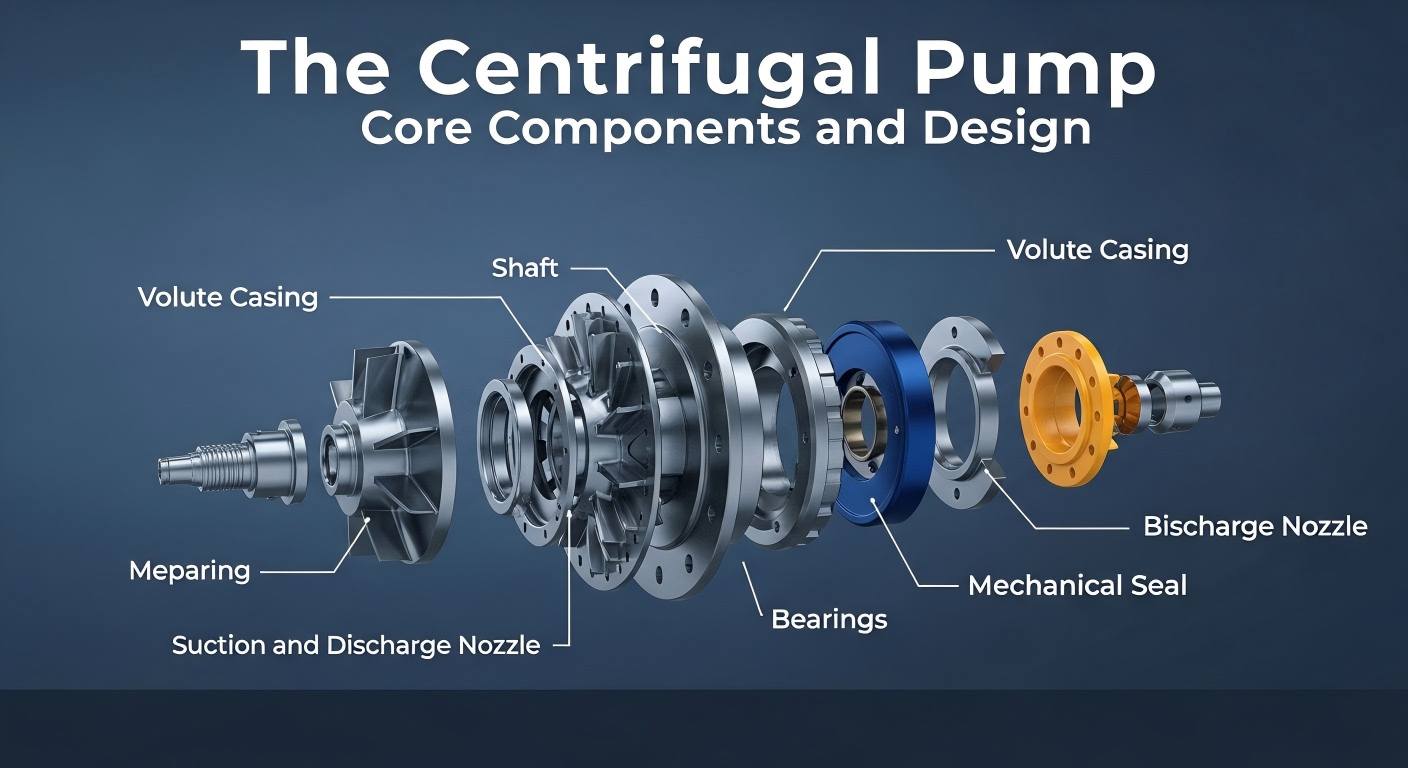

Independientemente de las variaciones del tipo de bomba, los siguientes componentes principales forman la estructura básica de las bombas centrífugas:
Después de comprender la estructura general de las bombas centrífugas, exploramos más a fondo varios tipos comunes de bombas centrífugas, cada una con un diseño estructural enfocado para adaptarse a diferentes condiciones de trabajo.
La bomba tipo B es un diseño de bomba centrífuga clásico, caracterizado porque un extremo de la bomba está sostenido por cojinetes dentro del soporte, mientras que el extremo equipado con el impulsor se extiende en voladizo fuera del soporte. Según la combinación del cuerpo de la bomba y la cubierta de la bomba, las bombas tipo B se dividen en tipos de apertura frontal y apertura trasera. El diseño de apertura trasera ofrece importantes ventajas durante el mantenimiento: el soporte junto con el impulsor se pueden quitar simplemente aflojando la tuerca de espiga del soporte, sin desmontar las tuberías de entrada y salida de la bomba, lo que simplifica enormemente el proceso de mantenimiento. La mayor parte de la fuerza axial de las bombas tipo B se equilibra mediante orificios de equilibrio en el impulsor y la fuerza restante la soportan los cojinetes. Este tipo de bomba tiene una estructura simple, un funcionamiento confiable, fácil de fabricar y mantener y altamente adaptable, por lo que alguna vez fue ampliamente utilizado.
La bomba IS es la bomba centrífuga de succión simple de una sola etapa que está reemplazando gradualmente a las bombas tipo B. Se ha optimizado sobre la base de bombas tipo B para mejorar la eficiencia energética y la comodidad. El diámetro del puerto de succión del impulsor de las bombas IS suele ser mayor y también se han mejorado los puertos de succión y descarga de la carcasa de la bomba, con el cuerpo de la bomba apoyado directamente sobre la base. En comparación con las bombas tipo B del mismo rendimiento, las bombas IS tienen una potencia nominal menor, lo que refleja sus características de ahorro de energía. Las bombas IS también adoptan una estructura de apertura trasera, lo que mejora aún más la comodidad del mantenimiento: las piezas giratorias se pueden retirar para el mantenimiento quitando la conexión intermedia del acoplamiento extendido, sin desmontar el cuerpo de la bomba, las tuberías y el motor. Las bombas IS son adecuadas para el abastecimiento y drenaje de agua industrial y urbana, así como para el riego agrícola, y pueden transportar agua limpia o líquidos con propiedades físicas y químicas similares al agua limpia, con una temperatura no superior a 80°C.
La bomba centrífuga de una sola etapa y doble succión es estructuralmente equivalente a combinar dos impulsores de bombas tipo B, con líquido ingresando desde los lados izquierdo y derecho del impulsor simultáneamente, lo que hace que su caudal sea mucho mayor que el de una bomba de succión simple del mismo tamaño. Su rotor está soportado en ambos extremos y la carcasa de la bomba suele ser del tipo voluta dividida horizontalmente, con dos cámaras de succión semihelicoidales que forman una estructura dividida junto con la carcasa de la bomba. Este diseño no solo maneja grandes caudales sino que también equilibra la fuerza axial de la bomba por sí misma debido a la entrada simétrica de líquido al impulsor, lo que elimina la necesidad de un dispositivo de equilibrio de fuerza axial adicional. Al mismo caudal, las bombas de doble succión generalmente tienen mejor resistencia a la cavitación que las bombas de succión simple, lo cual es particularmente importante para transportar líquidos fácilmente vaporizables o en condiciones de alta elevación de succión. El dispositivo de sellado del eje de la bomba adopta principalmente un sello de empaque, con un anillo de sello de agua instalado en el prensaestopas para enfriamiento y lubricación mediante la introducción de agua a presión.
Desde la robusta durabilidad de las bombas tipo B hasta la precisión del ahorro de energía de las bombas IS y el magnífico rendimiento de las bombas de doble succión, la evolución estructural de las bombas centrífugas siempre se ha centrado en los dos temas centrales: eficiencia y conveniencia de mantenimiento. Los diferentes tipos de bombas centrífugas, basados en la estructura central general, tienen sus propias características estructurales y ventajas de aplicación para satisfacer las necesidades de diferentes escenarios industriales.teffikoContinuará potenciando la I+D y la aplicación de bombas centrífugas con tecnología profesional.
