Si está operando o diseñando unbomba centrífugasistema, NPSH (Cabezal de succión positiva neta) es un término que simplemente no puede evitar. No es sólo un parámetro físico, sino una línea divisoria crítica que determina si su bomba funcionará sin problemas durante décadas o será desechada debido a la cavitación en tan solo unos meses.
NPSH se refiere a la energía de presión excedente efectiva que realmente posee el líquido en la entrada de una bomba centrífuga. Su función principal es superar la resistencia al flujo y prevenir la vaporización del líquido, y comúnmente se mide en metros de columna de agua (m) o pies de columna de líquido (ft).
Cuando una bomba centrífuga está en funcionamiento, se forma una zona de baja presión en la entrada del impulsor debido al flujo de fluido a alta velocidad. Si la presión aquí cae por debajo de la presión de vapor saturado del líquido, el líquido se vaporizará instantáneamente, generando una gran cantidad de burbujas de vapor. A medida que las burbujas fluyen con el fluido hacia la zona de alta presión del impulsor, colapsan e implosionan rápidamente. Este fenómeno se conoce como cavitación, el modo de falla más destructivo de las bombas centrífugas. La existencia de NPSH es para mantener la presión mínima y evitar que se produzca cavitación.
Confundir estos dos conceptos es la causa número uno de selección incorrecta en sitios de ingeniería y búsquedas en Google. Para garantizar la seguridad de las bombas, su relación debe entenderse claramente.
¿Cuánta energía puede proporcionar realmente el sistema?
NPSHA está completamente determinada por las condiciones de instalación y no tiene nada que ver con la marca de la bomba. Depende de los siguientes factores:
¿Cuánta energía consume la propia bomba?
NPSHR es una característica inherente de la bomba, determinada por el fabricante mediante pruebas rigurosas y marcada en la curva de rendimiento de la bomba. Representa el consumo de energía requerido para que el líquido fluya desde la entrada de la bomba hasta el punto de mínima presión dentro del impulsor.

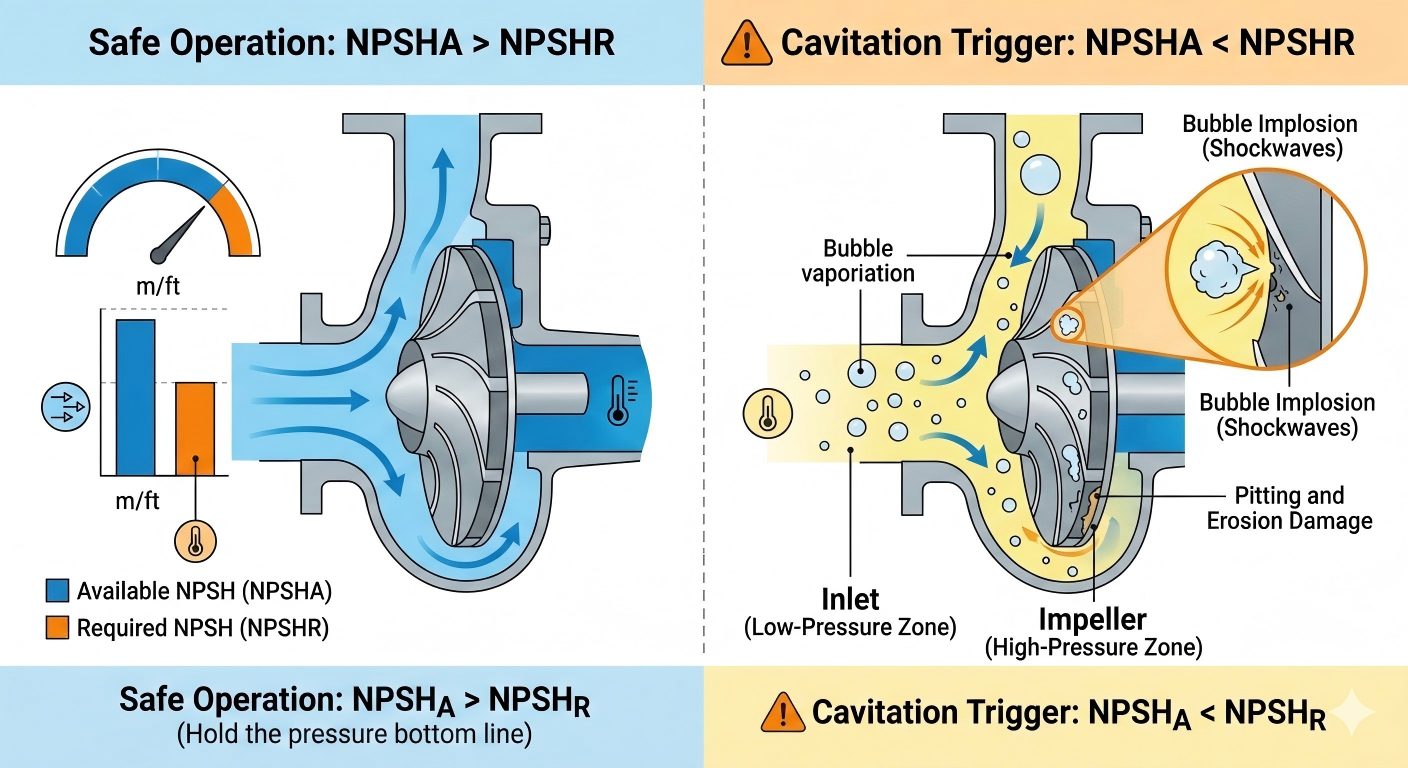

Cuando NPSHa < NPSHR, la presión de entrada de la bomba es menor que la presión de vapor del líquido y la cavitación ocurre en etapas, lo que finalmente causa daños irreversibles al equipo.
| Tipo de peligro | Manifestaciones específicas | Alcance del impacto |
|---|---|---|
| Daño a los componentes | Picaduras y cavidades en impulsores y carcasas de bombas, fatiga y perforación del metal, resistencia estructural reducida | Componentes de flujo central que acortan directamente la vida útil de la bomba |
| Degradación del rendimiento | Caída significativa del caudal y de la altura, fuerte reducción de la eficiencia hidráulica, aumento anormal del consumo de energía | Eficiencia general del sistema de bombeo, incumplimiento de los requisitos del proceso. |
| Ruido y vibración anormales | El cuerpo de la bomba emite un ruido anormal único como "rodillo de grava" o "impacto de mármol", con vibración severa. | Componentes auxiliares como cojinetes, acoplamientos y sellos, que provocan fallas secundarias. |
| Fallo del sello | El aumento de las vibraciones y las fluctuaciones de temperatura provocan una fuerte reducción de la vida útil de los sellos mecánicos (p. ej., sello de fuelle de elastómero de un solo resorte RS60A) | Fugas en el sello del eje, derrames medios, mayores riesgos potenciales para la seguridad |
| Apagado severo | El sobrecalentamiento local provoca una vaporización repentina del líquido, lo que en última instancia provoca el bloqueo de la bomba y el desgaste del motor. | Desguace de todo el equipo, paradas de producción y pérdidas económicas. |
En condiciones de trabajo en el sitio, NPSHa se puede ajustar mediante la optimización del sistema. Las direcciones principales de optimización son las siguientes y se pueden implementar de acuerdo con escenarios reales:

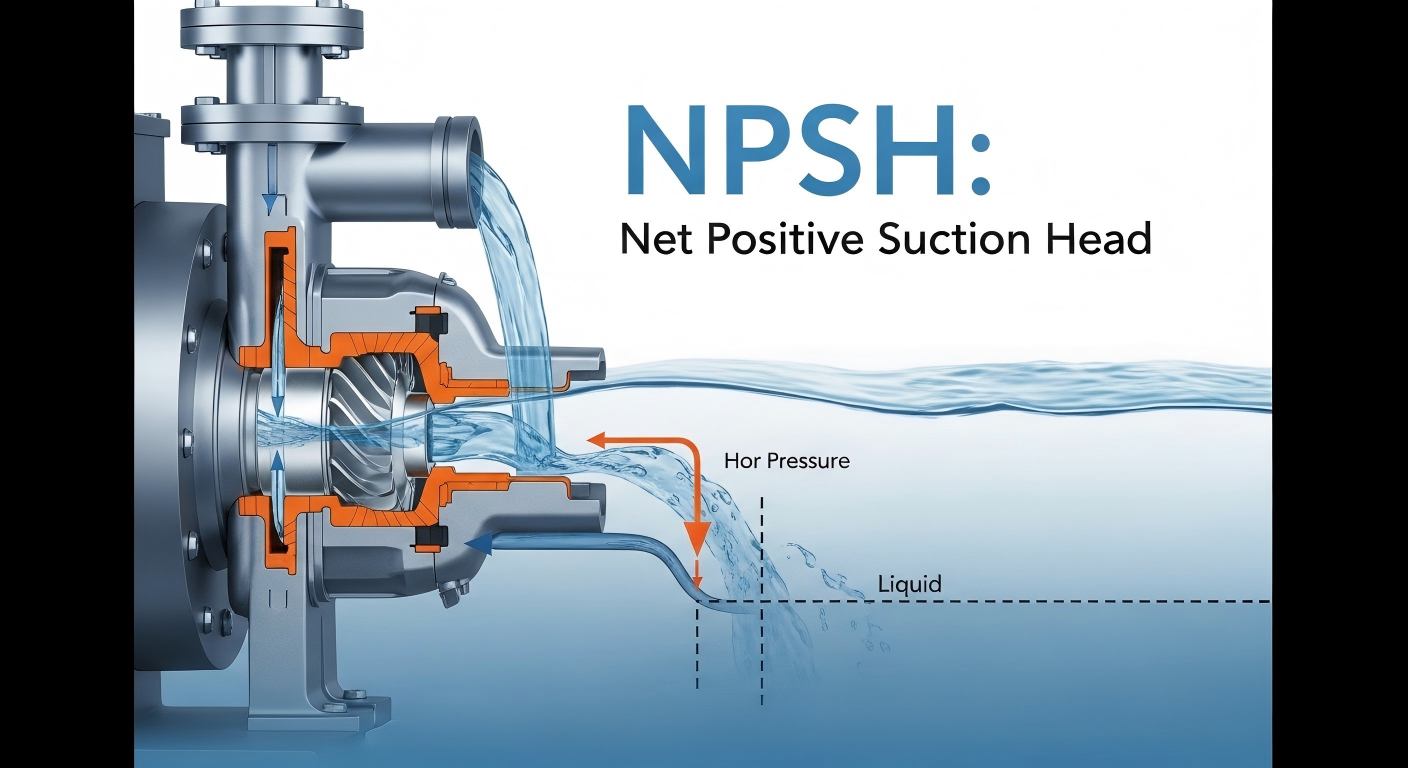

¿Qué es la altura neta de succión positiva (NPSH)? Es la línea divisoria entre operación eficiente y falla catastrófica.
No espere hasta escuchar el sonido de "piedras bombeando" para actuar.teffikose compromete a brindarle soluciones fluidas que no solo cumplan con los estándares sino que también superen las expectativas. Desde un análisis preciso de las condiciones de trabajo hasta una excelente fabricación de bombas, integramos la búsqueda definitiva de NPSH en cada pieza del equipo, garantizando que su sistema funcione de manera eficiente en silencio y sin problemas de cavitación.
