Cálculo de la altura de aspiración geométrica Hg de unbomba centrífugaEs un procedimiento básico en el diseño de instalaciones de bombas. Determina directamente si se producirá cavitación, si la bomba puede extraer agua de manera estable y si puede funcionar de manera eficiente durante mucho tiempo. Muchos fallos, como salida de agua insuficiente, ruidos y vibraciones fuertes, daños en el impulsor y fallos frecuentes del equipo, se deben esencialmente a errores de cálculo de la altura de aspiración geométrica Hg o a una altura de instalación excesiva.

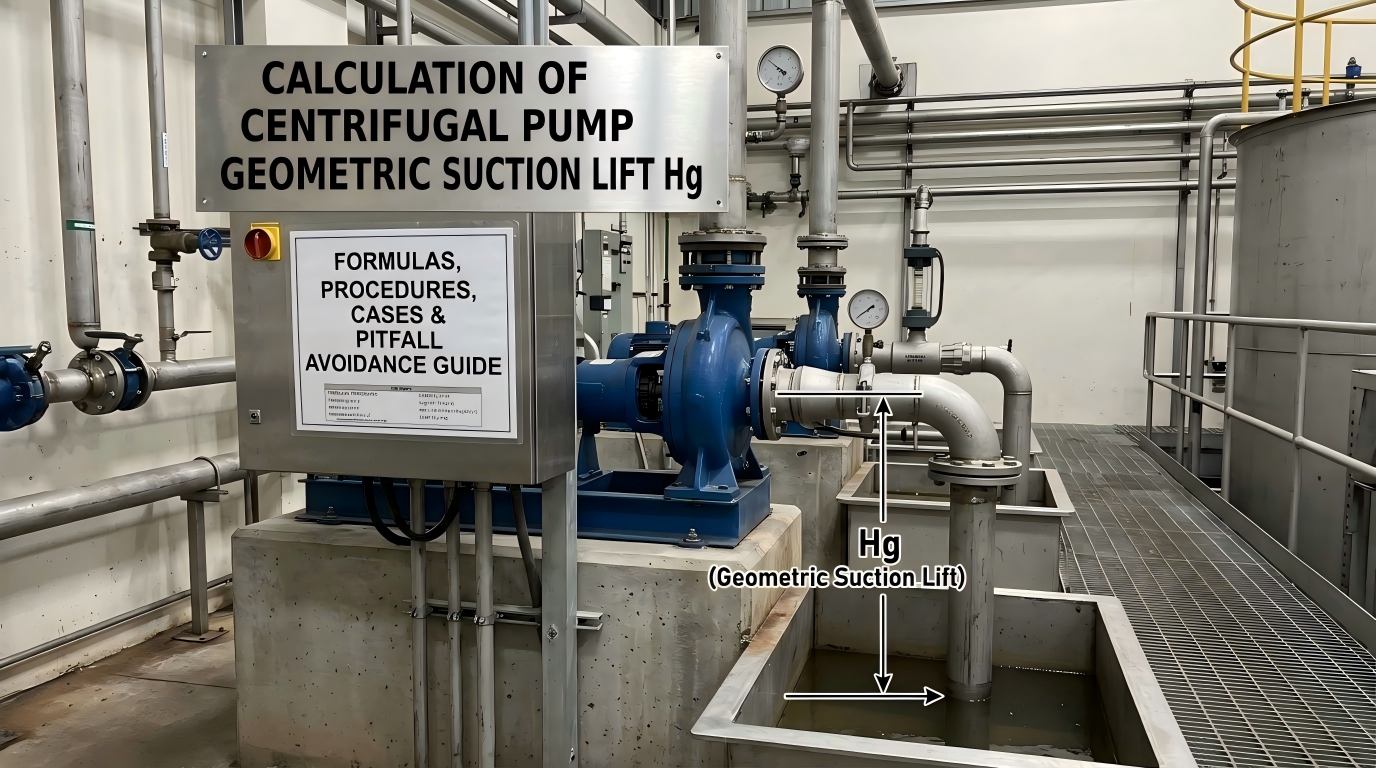

La altura de succión geométrica Hg de una bomba centrífuga se refiere a la diferencia de altura vertical entre la línea central del impulsor de la bomba y la superficie del líquido del tanque de succión, medida en metros (m). Sirve como parámetro de control central para juzgar la capacidad de succión de líquido de la bomba y prevenir la cavitación.
Criterios de juicio de instalación de la industria general:
En resumen, el Hg no se puede establecer arbitrariamente como dimensión de instalación. Debe derivarse mediante un cálculo preciso y una corrección de las condiciones de trabajo, actuando como un índice obligatorio para el funcionamiento seguro, estable y a largo plazo de la bomba.
El cálculo del Hg de la bomba se basa en dos parámetros principales medidos por los fabricantes de bombas, que también son los conceptos más confusos para los principiantes.
La altura de succión permitida Hs se refiere al grado de vacío máximo permitido en la presión de entrada de la bomba p₁, que refleja directamente la capacidad de succión de líquido de la bomba centrífuga.
Regla clave: el valor de Hs no se obtiene de cálculos teóricos; los fabricantes de bombas lo miden experimentalmente y se enumeran en catálogos de bombas y placas de identificación para que el personal de ingeniería pueda consultarlos.
Condiciones de prueba estándar especificadas por los fabricantes: El valor estándar de Hs está calibrado para agua limpia a 20 °C bajo una presión atmosférica estándar de 1,013 × 10⁵ Pa. Una vez que la altitud del sitio, la temperatura del agua o el medio transportado cambian, se debe realizar la conversión de las condiciones de trabajo. La aplicación directa de los parámetros del catálogo dará lugar a graves errores de cálculo.
La altura de succión positiva neta Δh, también llamada altura de succión positiva neta requerida NPSHr, se utiliza principalmente para calcular la altura de instalación de bombas de aceite y bombas industriales de alta precisión. Representa el grado de vacío permitido para la succión de líquido de la bomba, es decir, la altura máxima de instalación permitida de la bomba, con la unidad de metro.
De acuerdo con los parámetros de Hs, el NPSHr que figura en los catálogos se prueba con agua limpia a 20 °C como medio. Se requiere una corrección separada al transportar aceite, líquidos químicos y otros medios especiales.
Fórmula simplificada de estimación de la altura de succión para uso en ingeniería en sitio:
Altura de succión = Columna de agua a presión atmosférica estándar (10,33 m) − NPSHr Δh requerido − Margen de seguridad (0,5 m)
La presión atmosférica estándar puede soportar una altura de tubería de vacío de 10,33 metros. El margen de seguridad de 0,5 metros es un estándar industrial ampliamente adoptado para evitar la cavitación instantánea causada por condiciones de trabajo fluctuantes.
Para la ingeniería in situ, las fórmulas se dividen en fórmulas de cálculo precisas y fórmulas de estimación rápida basadas en el tipo de equipo y escenarios de cálculo, aplicables a todas las bombas de agua limpia, bombas de aceite y bombas químicas.
Hg = (Pa − Pv) / ρg − NPSHr − hw
Esta fórmula se aplica a cálculos precisos para la mayoría de las bombas centrífugas y es la fórmula preferida por los institutos de diseño y equipos de construcción.
Hg = Hs1 − hw
Hs1 representa la altura de succión permitida corregida según las condiciones de trabajo reales; hw representa la pérdida de carga total de la tubería de succión. Esta fórmula se puede aplicar directamente cuando la carga de velocidad es insignificante.
Hg = 10,33 − Δh − 0,5
Adecuado para una rápida verificación in situ, inspección de equipos y diseño de esquemas preliminares para ahorrar tiempo.
Definiciones de parámetros:
Los valores del catálogo H proporcionados por los fabricantes solo se aplican a agua limpia a 20 °C bajo presión atmosférica estándar. La conversión es obligatoria cuando las condiciones de trabajo en el sitio difieren, un vínculo donde el 90% del personal de ingeniería comete errores.
Hs1 = Hs + Ha − 10,33 − Hv + 0,24
Se requiere conversión en dos pasos:
Paso 1: Corrija el valor de Hs del catálogo con la fórmula de agua limpia anterior para obtener Hs1.
Paso 2: Realice una corrección secundaria en Hs1 según las características de densidad, viscosidad y vaporización del medio especial para obtener la altura de succión permitida equivalente que coincida con el medio, luego sustituya el resultado en la fórmula de cálculo de Hg para evitar fallas en el equipo causadas por desviaciones en el cálculo.
Condiciones dadas: NPSHr Δh requerido de una bomba centrífuga = 4,0 m, el medio es agua limpia en condiciones de trabajo estándar.
Proceso de cálculo:
Altura de succión = 10,33 − 4,0 − 0,5 = 5,83 m
Conclusión: La altura de instalación segura de esta bomba debe ser inferior a 5,83 m.
Condiciones dadas: elevación de succión permitida en el catálogo Hs = 5,7 m, resistencia total de la tubería de succión hw = 1,5 mH₂O, presión atmosférica local = 9,81×10⁴ Pa, altura de velocidad ignorada. Calcule la altura de succión geométrica permitida para agua limpia a 20 °C y agua caliente a 80 °C, respectivamente.
La presión atmosférica local está cerca de la condición de prueba estándar del fabricante, por lo que no es necesaria ninguna corrección de Hs.
Hg = Hs − hw = 5,7 − 1,5 = 4,2 m
Conclusión: Para agua limpia a 20°C, la altura de instalación de la bomba no debe exceder los 4,2 m para un funcionamiento seguro.
La corrección de Hs es obligatoria para agua a alta temperatura. Datos de la tabla de consulta: Presión de vapor saturado de agua a 80 °C = 47,4 kPa, Hv correspondiente = 4,83 mH₂O; presión atmosférica local Ha ≈ 10 mH₂O.
Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m
Sustituya Hs1 corregido para calcular la altura de instalación:
Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m
Conclusión principal: un valor negativo de Hg significa que la instalación de un elevador de succión está prohibida en estas condiciones de trabajo a alta temperatura; Es obligatoria la instalación de aspiración inundada. El cuerpo de la bomba debe estar al menos a 0,72 m por debajo de la superficie del líquido del tanque; de lo contrario, se producirá una cavitación severa y pérdida de succión.
Dominar estos factores centrales permite una rápida optimización de los esquemas de instalación y la prevención de la causa raíz de las fallas de cavitación:
Uso directo de los parámetros Hs y NPSHr del catálogo original sin corrección por altitud y temperatura del agua, lo que conduce a resultados de cálculo completamente distorsionados.
Descuido de la pérdida de carga de la tubería de succión, basándose únicamente en cálculos teóricos, lo que resulta en una altura de instalación real excesiva y cavitación de la bomba.
Sin margen de seguridad reservado, instalación al valor límite calculado. La cavitación ocurre inmediatamente después de la formación de incrustaciones en la tubería o de fluctuaciones en las condiciones de trabajo.
Instalación de elevación de succión forzada para medios de alta temperatura y aplicaciones de gran altitud, ignorando el requisito de succión inundada indicado por valores negativos de Hg.
Aplicación directa de fórmulas de agua limpia a medios petrolíferos y químicos sin corrección secundaria del medio.
Un Hg negativo significa que la bomba no puede extraer líquido a través de la instalación de elevación de succión. Se requiere un diseño de succión inundada, con la línea central de entrada de la bomba ubicada debajo de la superficie del líquido del tanque de succión para eliminar por completo los riesgos de ingestión de aire y cavitación. Este diseño se usa ampliamente para agua a alta temperatura, transporte de líquidos químicos y aplicaciones a gran altitud.
Los valores del catálogo Hs son datos experimentales calibrados únicamente para agua limpia a 20 °C bajo presión atmosférica estándar. Cualquier variación en la altitud del sitio, la temperatura del agua o el medio transportado altera la presión de vapor del líquido y la presión atmosférica, lo que exige una conversión de las condiciones de trabajo antes de que se puedan utilizar Hs para los cálculos.
Un NPSHr Δh requerido mayor corresponde a un rendimiento anticavitación más débil y a una altura de instalación permitida más baja. Un NPSHr más pequeño ofrece una mejor capacidad de succión de líquidos y una mayor altura de instalación permitida.
Las incertidumbres en el sitio incluyen fluctuaciones de la temperatura del agua, incrustaciones en las tuberías, variaciones del flujo y desviaciones de presión. Un margen de seguridad reservado de 0,5 m evita la cavitación instantánea y garantiza un funcionamiento estable del equipo a largo plazo.
El cálculo de la altura de succión geométrica Hg de la bomba centrífuga se centra en dos parámetros principales: la altura de succión permitida Hs y el NPSHr Δh requerido. La estimación rápida funciona para condiciones de trabajo estándar, mientras que la corrección por temperatura, altitud y medio del agua es obligatoria para escenarios no estándar. El valor positivo o negativo de Hg determina directamente si se adopta una elevación de succión o una instalación de succión inundada, lo que sirve como clave para evitar la cavitación de la bomba, ruidos anormales, salida de agua insuficiente y daños al impulsor. Para aplicaciones de ingeniería, está estrictamente prohibido el uso directo de parámetros del catálogo no corregidos y la instalación en el valor límite teórico. Se requiere un cálculo preciso con corrección de las condiciones de trabajo in situ y un margen de seguridad reservado para garantizar un funcionamiento eficiente, estable y a largo plazo de la bomba.
-
