Explicación detallada del principio de funcionamiento y proceso de operación de las bombas de proceso químico

Bombas de proceso químicoson equipos básicos de transporte de fluidos en industrias como la ingeniería química, el petróleo y la farmacéutica. Como tipos especiales de bombas centrífugas, convierten la energía mecánica en energía cinética de fluido y energía de presión mediante fuerza centrífuga, y están diseñadas para condiciones operativas duras que involucran alta temperatura, alta presión, resistencia a la corrosión y operación continua.

I. Principio de funcionamiento básico

1. Cebado de líquidos y establecimiento de presión negativa

Antes del arranque, la carcasa de la bomba y la tubería de succión deben estar completamente llenas con un medio químico (líquido) para evacuar el aire interno. Cuando el motor hace que el eje de la bomba gire a alta velocidad, el impulsor gira sincrónicamente. El líquido dentro de la cámara de la bomba es impulsado por las palas del impulsor para que gire rápidamente, generando fuerza centrífuga. El líquido se lanza rápidamente hacia el borde exterior del impulsor, creando una zona de presión negativa de vacío instantáneo en el centro del impulsor. Impulsado por la diferencia de presión entre la presión atmosférica y la presión del nivel del líquido, el líquido químico de los tanques de almacenamiento y las tuberías se fuerza continuamente hacia la carcasa de la bomba para completar la succión del líquido.

2. Presurización centrífuga para aumentar la energía cinética del fluido

El líquido que ingresa al impulsor es empujado por paletas giratorias de alta velocidad, su velocidad de flujo aumenta bruscamente y adquiere abundante energía cinética. A diferencia de las bombas de agua domésticas comunes, los impulsores de las bombas de proceso químico adoptan canales de flujo ensanchados y estructuras anticorrosión resistentes al desgaste, compatibles con diversos medios químicos, incluidos productos derivados del petróleo, líquidos ácido-base y solventes, para evitar la degradación de la eficiencia causada por la erosión y corrosión del medio.

3. Conversión de energía cinética para un suministro de presión estable

El líquido de alta energía cinética que sale del borde exterior del impulsor fluye hacia la cámara de presión en forma de voluta de la carcasa de la bomba. La sección transversal del canal de flujo de la voluta se expande gradualmente de pequeña a grande, lo que reduce la velocidad del flujo del líquido paso a paso y convierte eficientemente la energía cinética del líquido en energía de presión. El líquido gana suficiente altura y presión y finalmente se entrega de manera constante al siguiente flujo de proceso a través de la tubería de salida para realizar un transporte continuo del medio.

II. Proceso de operación estándar

1. Cebado de la bomba y ventilación de aire: antes del arranque, la válvula de ventilación debe abrirse para expulsar completamente el aire dentro de la carcasa de la bomba y la tubería de succión y llenar el sistema con medio, a fin de evitar un flujo y presión cero del equipo causados ​​por la unión de aire.
2. Inicio y funcionamiento: Después de la confirmación, encienda la fuente de alimentación. El motor a prueba de explosiones hace que el eje de la bomba y el impulsor giren uniformemente a alta velocidad y el equipo entra en estado de funcionamiento.
3. Transporte continuo: En condiciones nominales de trabajo, la bomba completa continuamente la circulación de succión y descarga de líquido, con flujo estable y presión libre de pulsaciones durante todo el proceso, satisfaciendo las demandas de la producción química continua.

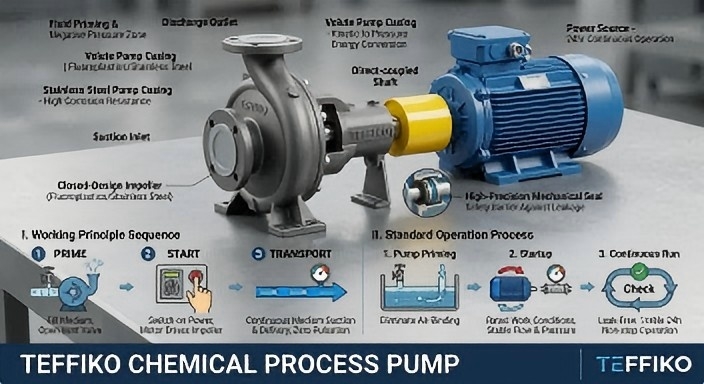

III. Coordinación de componentes básicos

1. Impulsor (componente de trabajo central): fabricado principalmente con materiales resistentes a la corrosión, como acero inoxidable y fluoroplásticos, con diseño cerrado. Impulsa directamente la rotación del líquido para generar fuerza centrífuga y resiste la erosión y corrosión medias.
2. Carcasa de bomba de voluta (componente de conversión de energía): recoge líquido de alta velocidad y convierte la energía cinética en energía de presión, al tiempo que proporciona un excelente rendimiento de sellado general para evitar fugas de medios tóxicos o corrosivos.
3. Sello Mecánico (Barrera de Seguridad): Equipado con sellos mecánicos de alta precisión de serie, capaces de soportar alta temperatura y alta presión, eliminando fugas de medio e infiltración de aire para garantizar la seguridad de la producción.
4. Motor (fuente de alimentación): Suministra energía estable con una estructura de acoplamiento directo para una alta eficiencia de transmisión y admite un funcionamiento continuo las 24 horas.

Conclusión

En resumen, el funcionamiento central debombas de proceso químicoSe basa en la conversión de energía mediante fuerza centrífuga. A través de la succión de líquido de presión negativa generada por la rotación del impulsor, la aceleración centrífuga y la presurización de la voluta, se logra un transporte continuo, estable y seguro de medios químicos.teffikoLas bombas de procesos químicos convierten la energía de presión mediante fuerza centrífuga y están diseñadas a medida para condiciones de trabajo duras. Con un sellado de alto estándar y estructuras resistentes al desgaste, logran un funcionamiento estable, continuo y sin fugas las 24 horas, lo que sirve como una opción segura y eficiente para el transporte de fluidos químicos.
