Cómo leer un diagrama de espectro de tipo de bomba: una guía paso a paso

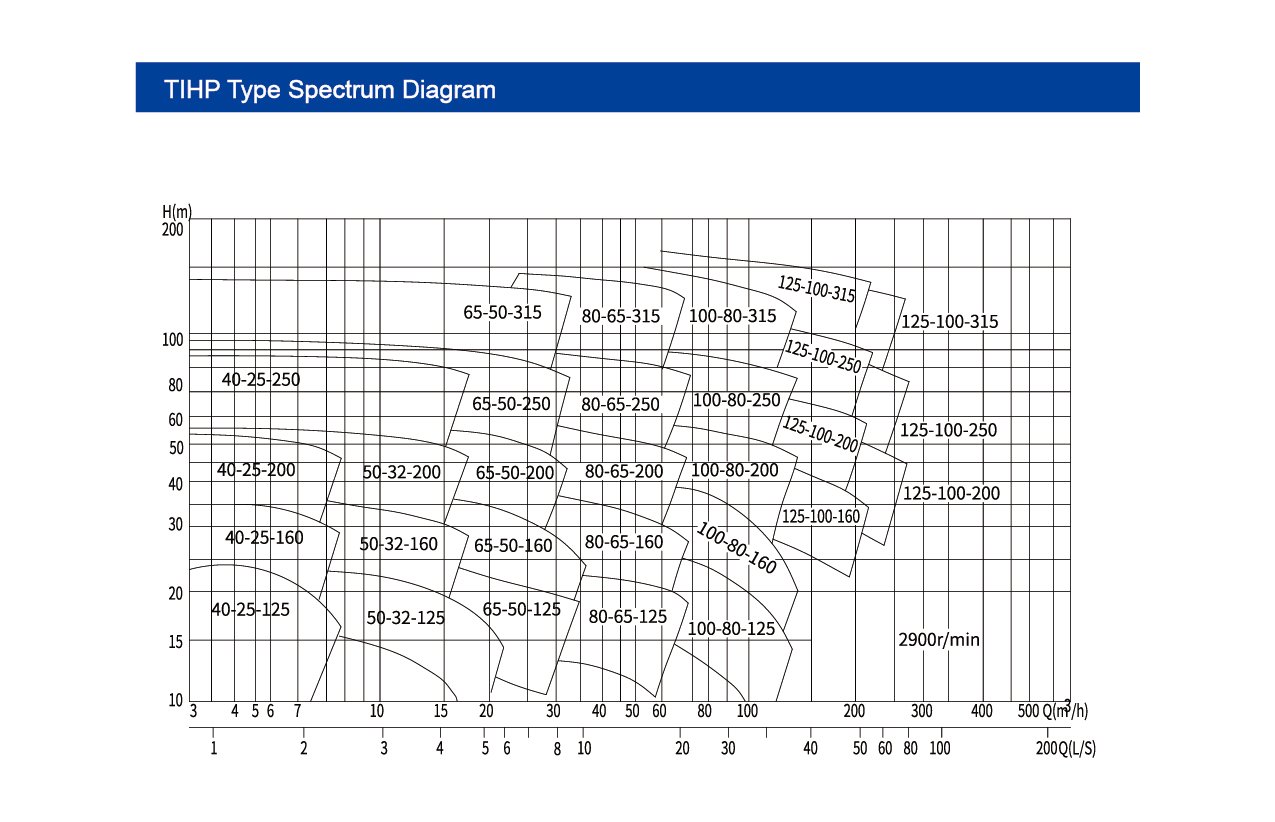

Ⅰ. Cómo leer este diagrama de espectro de tipo de bomba

1. Interpretación de ejes

• Eje horizontal (eje x): representa la velocidad de flujo (Q) en metros cúbicos por hora (m³/h), aumentando de izquierda a derecha.
• Eje vertical (eje y): representa la cabeza (h) en metros (m), aumentando de abajo hacia arriba.

Ⅱ. Curvas y zonas

El diagrama incluye múltiples curvas y zonas, cada una que representa un modelo de bomba específico. Por ejemplo, "40-25-125" y "50-32-160" denotan diferentes modelos de bomba.

• Puntos dentro de las curvas: cada punto en una curva indica el valor de la cabeza del modelo a una velocidad de flujo específica. Por ejemplo, dentro de la zona "40-25-125", una serie de puntos muestran la cabeza a varias tasas de flujo para este modelo.

Ⅲ. Pasos clave: punto de trabajo y selección

1. Determine los parámetros requeridos: Aclarar la tasa de flujo de diseño (Q₀) y el cabezal de diseño (H₀). Por ejemplo, una fábrica necesita una bomba para transportar 100 m³/h a 80 m de cabeza.
2. Localizar el punto de trabajo: Encuentra Q₀ en el eje x y h₀ en el eje y; Su intersección es el punto de trabajo. Si el punto se encuentra dentro de la zona poligonal de un modelo, ese modelo teóricamente cumple con el requisito.
3. Ejemplo: Para Q = 80 m³/hy h = 80 m, verifique si el punto se encuentra dentro de zonas como "100-80-250" para evaluar la idoneidad.

Priorice la zona de alta eficiencia: si una zona tiene curvas o sombreado más densas (marcada en algunos diagramas), indica el rango de alta eficiencia (eficiencia ≥80%). Seleccione modelos cuyos puntos de trabajo caen dentro de esta zona para un ahorro de energía óptimo.

Ⅳ. Velocidad de rotación e información adicional

La notación "2900 R/min" en la esquina inferior derecha denota la velocidad nominal de las bombas en este espectro (velocidad estándar para bombas impulsadas por el motor). Para diferentes velocidades (por ejemplo, 1450 R/min), use la ley de similitud para convertir el rendimiento:

• El caudal es proporcional a la velocidad.
• La cabeza es proporcional al cuadrado de la velocidad.

Ⅴ. Lógica de selección rápida

1. Identifique los requisitos de Q y H, luego encuentre la zona modelo correspondiente.
2. Priorice modelos con puntos de trabajo cerca del centro de zona (área de alta eficiencia).
3. Tenga en cuenta los diámetros de entrada/salida del modelo (por ejemplo, 40, 50 mm) para garantizar la compatibilidad con las tuberías del sitio.

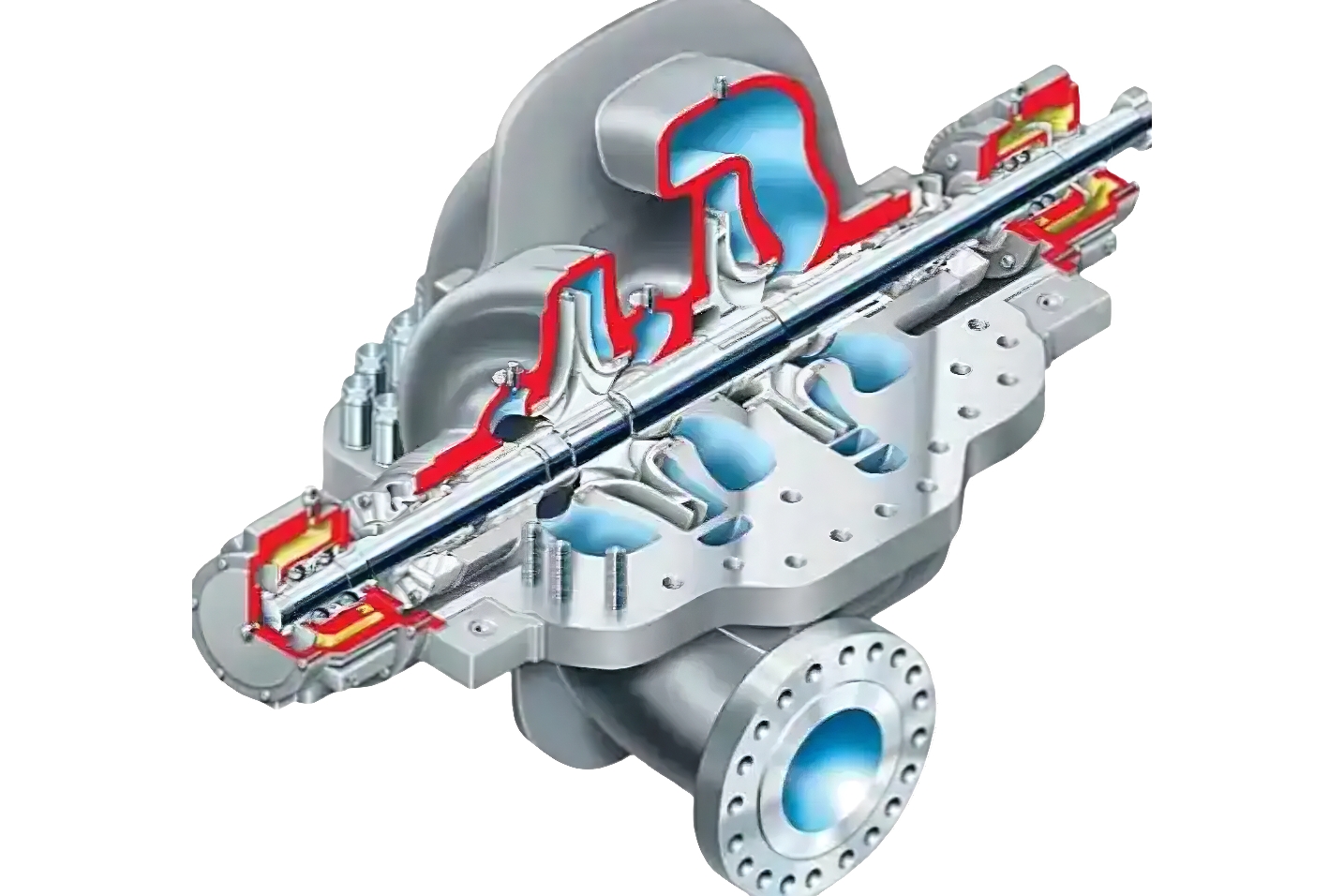

Ⅵ. Acerca de las bombas Teffiko

En resumen, el diagrama de espectro de tipo de bomba TIHP de 5ª generación de Teffiko aclara las condiciones de trabajo aplicables y las zonas de alta eficiencia a través de coordenadas de cabeza de flujo, zonas modelo y curvas de rendimiento. Puede seleccionar rápidamente modelos haciendo coincidir los parámetros con las zonas. Para preguntas sobre la interpretación de curvas, la adaptación de la condición de trabajo o las soluciones personalizadas, el equipo técnico profesional de Teffiko proporciona una guía de selección precisa, simulación de rendimiento y soporte de instalación. Visitawww.teffiko.como correo electrónicosales@teffiko.compara optimizar el transporte de líquidos industriales.
