Cómo seleccionar el sello mecánico correcto

Los sellos mecánicos son componentes de sellado central para equipos de manipulación de fluidos, comobombas centrífugas, calderas de síntesis de reacción, turbocompresores y motores sumergibles, que garantizan un funcionamiento estable y sin fugas del equipo. Sin embargo, su rendimiento y vida útil dependen no sólo del producto en sí, sino también en gran medida de la selección, la precisión de la instalación y las prácticas de operación y mantenimiento. Las estadísticas de la industria muestran que más del 80 % de las fugas en los sellos, las fallas prematuras y los problemas de reemplazo frecuente se deben a una selección inadecuada, una instalación no estándar o errores operativos. Combinando estándares de la industria con experiencia práctica de campo,teffikoaborda la selección precisa del tipo y el control de precisión de la instalación para lograr un funcionamiento más confiable y eficiente del equipo.

I. Importancia fundamental de la selección precisa del sello mecánico

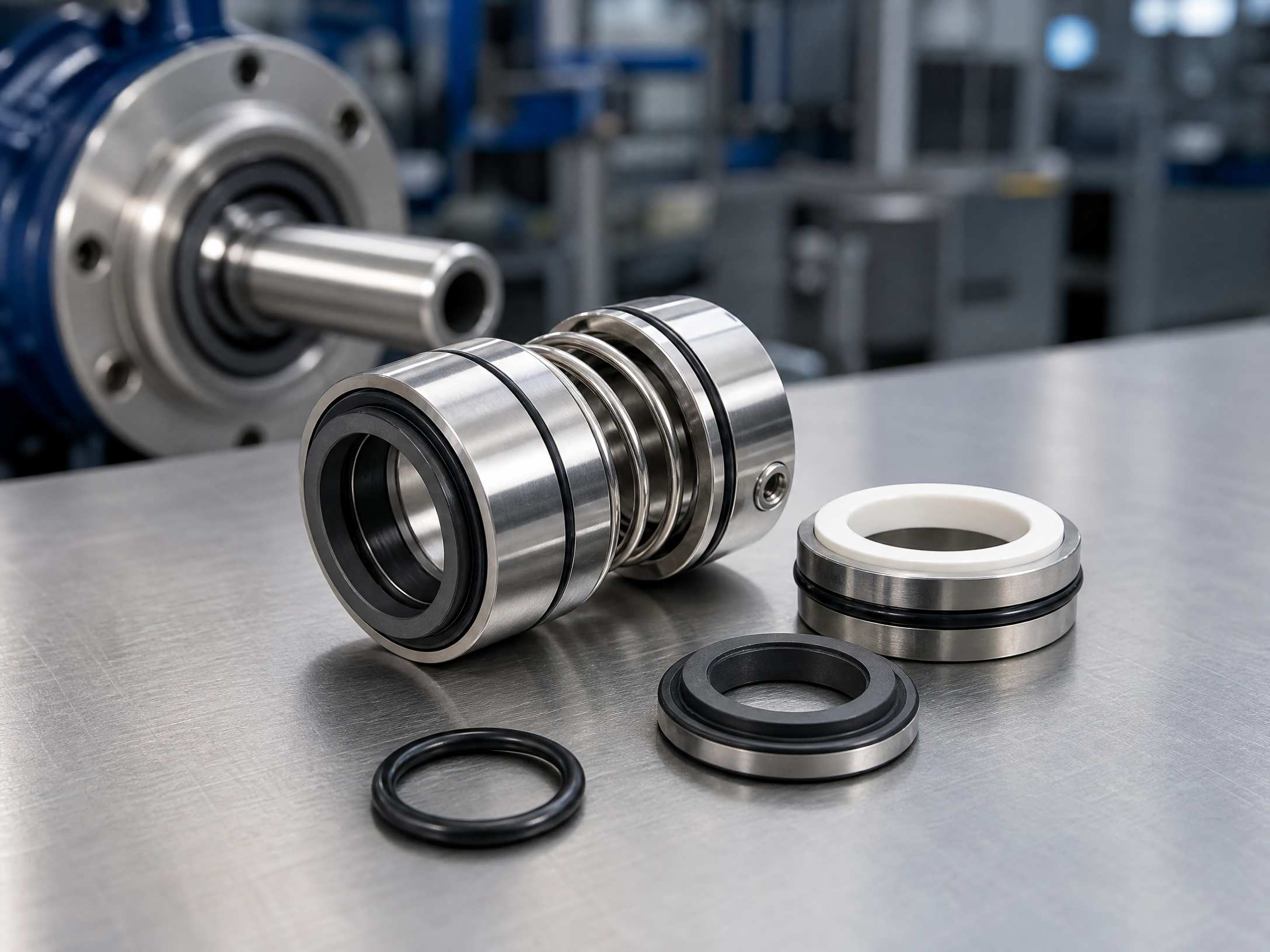

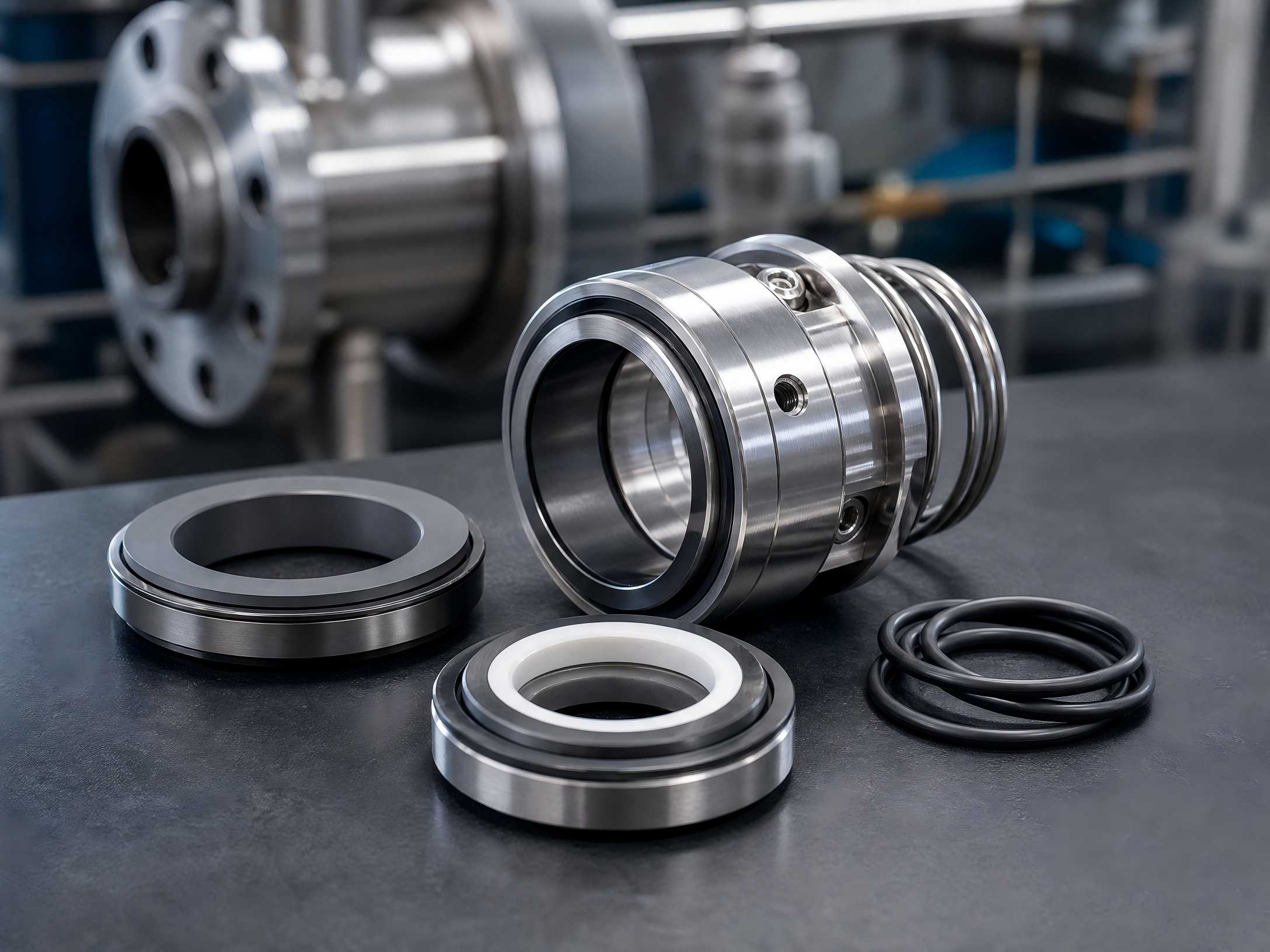

Como componente central de precisión del equipo, un sello mecánico forma una barrera hermética a través de caras extremas de anillo estacionarias giratorias, elementos elásticos y estructuras de sellado auxiliares para bloquear las fugas internas del medio y evitar que el polvo y las impurezas externas entren en el equipo. La selección y aplicación adecuadas de sellos mecánicos pueden resolver eficazmente los problemas de filtración de los equipos, reducir el tiempo de inactividad no planificado, reducir sustancialmente los costos de operación y mantenimiento y evitar riesgos ambientales y de seguridad derivados de fugas de medios corrosivos, inflamables y explosivos.

Por el contrario, la mala selección y los modelos no coincidentes provocan directamente un rápido desgaste de las caras de los extremos de los sellos, envejecimiento y agrietamiento de las piezas de caucho y fugas inducidas por fallas en los sellos, lo que perjudica gravemente la estabilidad operativa de equipos industriales completos.

II. Clasificación y condiciones de trabajo aplicables de los sellos mecánicos.

Hay disponibles diversos tipos de sellos mecánicos dedicados para diferentes condiciones de trabajo y propiedades medias para adaptarse a diversos escenarios industriales. Su ámbito de aplicación debe aclararse antes de la selección:

•  Sellos mecánicos de alta/baja temperatura: Adecuados para condiciones de trabajo con grandes diferencias de temperatura entre frío y calor, aceite caliente a alta temperatura y medios criogénicos a baja temperatura, solucionando la deformación del sello y las fallas causadas por el envejecimiento bajo temperaturas extremas.
•  Sellos mecánicos de alta presión/resistentes a la corrosión: diseñados para escenarios de transporte de tuberías de alta presión, ácidos químicos y álcalis con un rendimiento favorable contra la corrosión y la resistencia a la presión.
•  Sellos mecánicos resistentes a partículas: Especialmente desarrollados para medios que contienen aguas residuales, lodos, partículas sólidas e impurezas cristalinas, presentando resistencia al desgaste y a la erosión.
•  Sellos mecánicos específicos para hidrocarburos ligeros: Adaptados a medios de hidrocarburos ligeros de baja viscosidad y fácilmente vaporizables para evitar fallas en el rectificado en seco del sello causadas por la vaporización del medio.

III. Parámetros básicos y principios básicos para la selección de sellos mecánicos

La selección correcta del sello mecánico depende de la combinación de estructuras y materiales con cinco parámetros clave: presión de la cámara del sello, temperatura del medio, velocidad de rotación de funcionamiento, propiedades del fluido y espacio de instalación. Los principios de selección estándar se especifican a continuación.

1. Determinar la estructura del sello por la presión de la cámara del sello

La presión constituye el factor central que gobierna la estructura del sello. Los sellos mecánicos no equilibrados con estructuras simples y rendimiento rentable se aplican en condiciones de baja presión y presión atmosférica para satisfacer los requisitos generales de sellado. Se deben adoptar sellos mecánicos equilibrados para condiciones de presión media a alta y condiciones de trabajo con fluctuaciones drásticas de presión. Reducen eficazmente la presión específica de los extremos, mitigan el calentamiento por fricción y evitan las fugas resultantes de la separación a alta presión de los extremos del sello. Se pueden elegir estructuras de sellado de un solo extremo o de doble extremo según los requisitos de sellado; Se prefieren los sellos de doble extremo para medios de alto riesgo para lograr una protección de doble capa.

2. Determine el tipo de sello según la velocidad de rotación operativa.

Los sellos de tipo rotativo y de tipo estacionario se diferencian según la velocidad lineal de funcionamiento del equipo. Para condiciones de trabajo de alta velocidad, se da prioridad a los sellos mecánicos hidrodinámicos sin contacto para minimizar la pérdida por fricción en el extremo, adaptarse al funcionamiento a alta velocidad y evitar daños rápidos en los sellos debido al rectificado en seco a alta velocidad. Los sellos de tipo contacto convencionales son suficientes para equipos de baja velocidad y de estado estable.

3. Combinar materiales y sistemas auxiliares con la temperatura y las propiedades del medio.

La corrosividad, la abrasividad y las características térmicas de los medios determinan directamente los materiales de los pares de fricción y los materiales de las juntas tóricas del sello auxiliar; También se equiparán los correspondientes sistemas de protección:

•  Medios de agua limpia y aceite-agua comunes: pares de fricción de carbono-grafito versus cerámica y caucho de nitrilo-butadieno NBR para un rendimiento óptimo de costos de uso general.
•  Medios corrosivos ácido-álcali: materiales anticorrosivos resistentes al desgaste de carburo de silicio o carburo de tungsteno combinados con caucho fluorado FKM y politetrafluoroetileno PTFE.
•  Medios en suspensión cargados de partículas: combinación de carburo de silicio duro contra carburo de silicio para una resistencia superior al desgaste y un rendimiento antirrayas en las caras de los extremos.
•  Condiciones de trabajo a altas temperaturas: Reemplace las juntas tóricas de caucho ordinarias con sellos de fuelle metálico o sellos de caucho fluorado resistentes a altas temperaturas, complementados con sistemas de enfriamiento y aislamiento térmico.
•  Medios inflamables, explosivos y tóxicos: Equipar sistemas de lavado, filtrado y barrera de fluidos para eliminar los riesgos de fuga del medio.

4. Determinar la configuración del resorte y el conjunto por espacio de instalación.

Seleccione estructuras de resorte único, resorte múltiple o resorte ondulado de manera flexible de acuerdo con el espacio de instalación efectivo de la cámara del sello, y distinga los sellos montados internamente y externamente. Los sellos de resortes múltiples montados internamente se adaptan a cámaras estándar. Se prefieren los sellos de resorte único o de resorte ondulado para espacios confinados compactos para garantizar la conformidad de la instalación y el rendimiento de compensación elástica.

IV. Escenarios de selección precisa para los tipos de sellos mecánicos convencionales

1. Sello mecánico de un solo extremo

Aplicable a bombas de agua limpia, bombas de circulación y bombas de agua industriales en general en condiciones no corrosivas, libres de partículas, de temperatura normal y presión atmosférica. Con estructuras simples, mantenimiento conveniente y bajos costos, es la opción principal para condiciones de trabajo de uso general.

2. Sello mecánico de doble extremo

Adecuado para bombas químicas, bombas farmacéuticas y condiciones de trabajo que involucran medios inflamables-explosivos, tóxicos y fuertemente corrosivos. La protección de sellado de doble capa permite la inyección de fluido de barrera para lograr cero fugas y ofrecer una seguridad extremadamente alta.

3. Sello mecánico de fuelle metálico

Sin estructuras de juntas tóricas convencionales, elimina por completo el envejecimiento inducido por las altas temperaturas. Se adapta a aceite caliente a alta temperatura, bombas de aceite de conducción de calor y equipos con fuertes vibraciones con una resistencia superior a la temperatura, resistencia a la fatiga y una vida útil prolongada.

4. Sello mecánico de cartucho

Premontado como una unidad integral, evita una puesta en marcha compleja y evita errores de instalación manual. Adecuado para la mayoría de las condiciones de trabajo, sirve en escenarios de producción que exigen bajas tasas de falla y un mantenimiento mínimo.

V. Requisitos de precisión de instalación para sellos mecánicos

Incluso con una selección adecuada, la precisión del equipo deficiente seguirá provocando fallas en el sello. Los parámetros básicos de precisión del equipo deben verificarse antes de la instalación y cumplir con las especificaciones de la industria antes de la construcción:

•  Tolerancia de desviación radial del eje/manguito del eje para montaje de sello: ≤0,04~0,06 mm
•  Flotación axial total del rotor: ≤0,3 mm para evitar la separación de la cara del extremo del sello y las fugas inducidas por el desplazamiento axial
•  Tolerancia de desviación de las caras extremas de posicionamiento de la cámara del sello y de la cubierta del sello en relación con el eje del eje: ≤0,04~0,06 mm para garantizar un ajuste plano del sello

VI. Procedimientos de instalación estandarizados y puntos clave para sellos mecánicos

1. Verificación previa a la instalación

Primero confirme que el modelo y las especificaciones del sello coincidan completamente con las condiciones de trabajo del equipo; compruebe que todos los componentes estén completos e intactos comparándolos con el plano de montaje general. Para sellos con accionamiento por resorte helicoidal, distinga las direcciones del resorte izquierdo y derecho según la dirección de rotación del eje para evitar fallas debido al ensamblaje inverso.

2. Limpieza y pretratamiento previos a la instalación

Limpie a fondo las camisas del eje, las cámaras de sellado, las cubiertas de los casquillos y otros componentes para eliminar rebabas, óxido e impurezas y garantizar piezas limpias y libres de objetos extraños. Inspeccione el buen funcionamiento de los cojinetes. Aplique una fina capa de lubricante a las posiciones de montaje del eje en condiciones de trabajo normales para reducir la fricción. En condiciones en las que los anillos de goma son incompatibles con los productos derivados del petróleo, se puede utilizar agua con jabón para la lubricación. Los anillos estacionarios montados flotantes sin pasadores antirrotación se instalarán en seco sin aplicación de aceite.

3. Operaciones de instalación formal

Controle estrictamente las dimensiones de instalación de acuerdo con los manuales del producto. Primero coloque los anillos estacionarios y las cubiertas de los casquillos en los ejes para evitar daños por impacto en los extremos, luego instale los conjuntos de anillos giratorios. Apriete los tornillos de fijación de los asientos de resorte y de los asientos de accionamiento en pasadas uniformes escalonadas. Antes de bloquear la cubierta del prensaestopas, realice pruebas de compresión axial empujando y tirando manualmente los anillos de compensación. La calificación se confirma cuando se produce un retorno elástico automático sin atascos al soltarse. Finalmente apriete todos los tornillos uniformemente.

VII. Requisitos estandarizados de operación y puesta en marcha para sellos mecánicos

•  Protección adaptada a las condiciones de trabajo: Equipar dispositivos de refrigeración, calefacción, filtrado y lavado de fluidos de barrera para el transporte de medios tóxicos, inflamables, explosivos, cargados de partículas y de alta temperatura, para estabilizar los entornos operativos del sello.
•  Inspección previa al arranque: Realice pruebas de bloqueo manuales para verificar el par normal y la ausencia de ruidos anormales de fricción. Verificar la correcta alineación del acoplamiento, lubricación de rodamientos e instalación de tuberías auxiliares.
•  Procedimientos de arranque estándar: abra primero las válvulas del medio y las válvulas de agua de refrigeración para evacuar completamente el aire dentro de las cámaras de sellado y evitar fugas de arranque causadas por el aire acumulado con presión estática. Inicie el equipo después de la confirmación.
•  Monitoreo de las condiciones de funcionamiento: observe el estado del equipo continuamente después del arranque. Solucionar problemas de torsión anormal, ruido anormal, sobrecalentamiento y filtraciones; Apague para mantenimiento inmediatamente después de la detección de fallas.

VIII. Conceptos erróneos comunes en la selección, instalación y aplicación

•  Búsqueda ciega de precios bajos; Aplicación arbitraria de sellos de uso general a condiciones de trabajo de alta temperatura, corrosivas y cargadas de partículas que conducen a fallas prematuras.
•  Adopción de sellos no equilibrados para condiciones de trabajo de alta presión, lo que resulta en una separación inducida por la presión en los extremos y fugas persistentes.
•  Descuido de las desviaciones de precisión del equipo; Descentramiento excesivo del eje y desgaste del sello de activación del flotador axial.
•  La dirección de rotación del resorte ensamblado invertida, la tensión de instalación desigual o la falta de componentes causan atascos y fallas en el sello.
•  No ventilar el aire antes del arranque y ausencia de sistemas de protección de soporte, lo que provoca molienda en seco, sobrecalentamiento y filtraciones.

IX. Lista de verificación rápida para la selección e instalación de sellos mecánicos

•  Confirmar las propiedades del medio (temperatura, presión, corrosividad, contenido de partículas)
•  Haga coincidir las estructuras de sello correspondientes (equilibradas/no equilibradas, de un solo extremo/de doble extremo)
•  Seleccione materiales compatibles para el par de fricción y el sello auxiliar
•  Determine la configuración del resorte y del conjunto según el espacio de instalación.
•  Verifique los parámetros de precisión del equipo, como la excentricidad del eje y la flotación axial.
•  Verifique el modelo de sello, la dirección de rotación del resorte y la integridad de los componentes.
•  Equipar los correspondientes sistemas de protección de refrigeración, lavado y filtrado.
•  Implementar la instalación y puesta en servicio estrictamente según los procedimientos estándar.

Resumen

Seleccionar el sello mecánico correcto constituye una tarea sistemática de coincidencia de parámetros, compatibilidad de materiales, instalación precisa y operación estandarizada. Si necesita adquisiciones personalizadas, documentación técnica, muestras, cotizaciones o propuestas de pedidos al por mayor, no dude en comunicarse con elTEFFIKOequipo. Recomendaremos soluciones de productos de sello mecánico adecuadas y adaptadas a sus condiciones de trabajo reales para respaldar una producción eficiente y estable.
