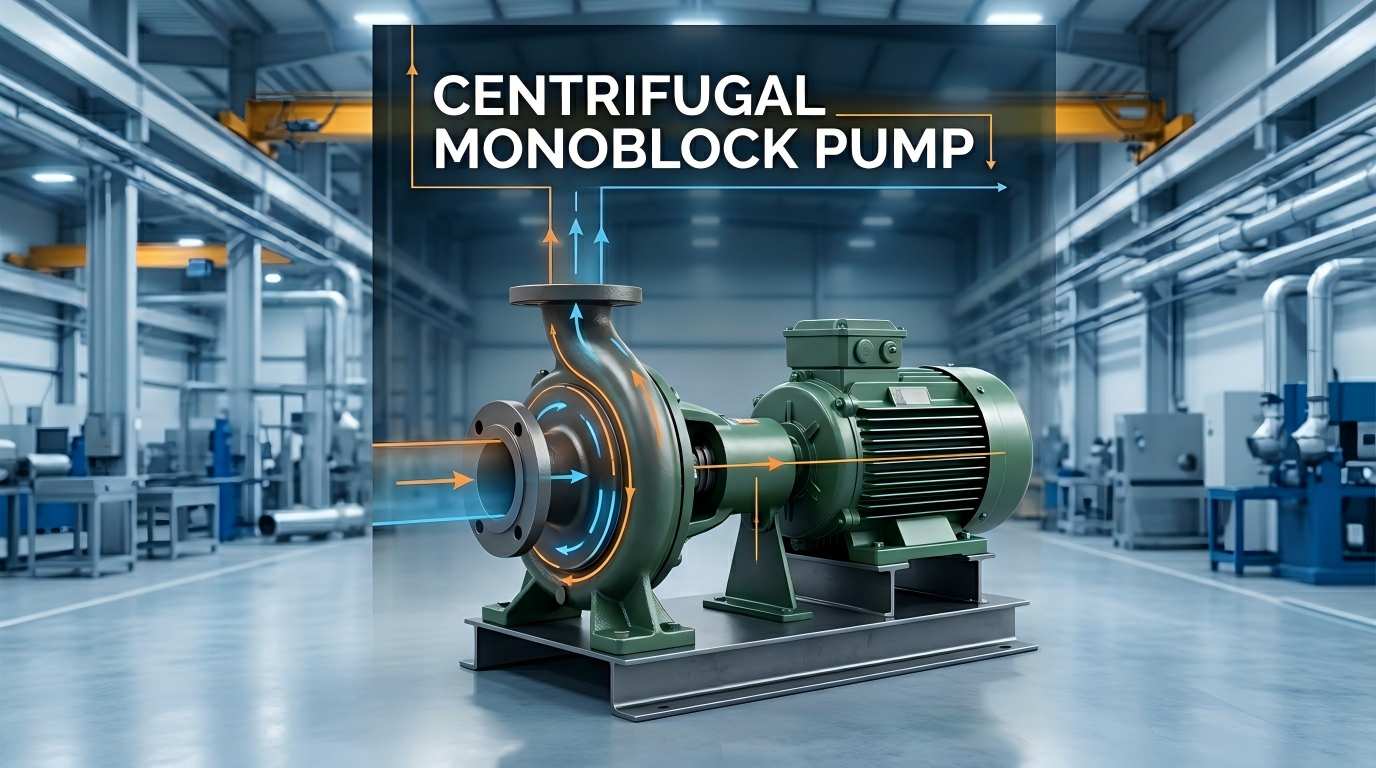

Muchos compradores y técnicos de ingeniería a menudo se topan con el término "bomba centrífuga monobloque" al seleccionar equipos de suministro de agua, pero no tienen claras sus diferencias con las bombas centrífugas comunes y las bombas de agua de tipo dividido. En términos simples, una bomba centrífuga monobloque es un sistema integradobomba centrífugacon el cuerpo de la bomba y el motor combinados en una sola unidad. Gracias a su estructura compacta, fácil instalación y operación estable, se ha convertido en el tipo de bomba principal para escenarios de suministro de agua civil, industrial ligera y agrícola.
Como sugiere el nombre, una bomba centrífuga monobloque es un dispositivo mecánico que utiliza la fuerza centrífuga generada por la rotación de un impulsor para transportar líquidos.
El término "monobloque" es la característica clave que la distingue de las bombas tradicionales de eje largo:
Este diseño elimina los complejos componentes de transmisión de las bombas tradicionales, haciendo que el equipo sea más liviano, compacto y eficiente.
El funcionamiento estable y eficiente de una bomba centrífuga monobloque depende de la coordinación de múltiples componentes centrales. Cada componente clave cumple su propia función para completar todo el proceso de succión, presurización y transporte de fluidos. Los componentes principales y sus funciones son los siguientes:
Como núcleo de potencia de toda la bomba de agua, el motor desempeña un papel clave en la conversión de energía, convirtiendo eficientemente la energía eléctrica en energía mecánica, haciendo que el impulsor gire continuamente a alta velocidad, proporcionando suficiente potencia para el transporte de fluidos y sirviendo como base para el funcionamiento normal del equipo. La estructura integrada garantiza una combinación precisa entre el motor y el cuerpo de la bomba, lo que da como resultado una salida de potencia más estable.
El impulsor es el componente móvil central que actúa directamente sobre el fluido. Impulsado por el motor para girar a alta velocidad, genera una fuerte fuerza centrífuga para empujar rápidamente el fluido para que se extienda hacia afuera, mientras forma un área de baja presión en el centro del impulsor para lograr una succión y aceleración continuas del fluido, lo que lo convierte en un componente clave que determina la eficiencia del transporte de agua de la bomba.
La carcasa de la bomba envuelve el impulsor y adopta una estructura de voluta en su conjunto. Su función principal es regular la dirección del flujo de fluido y convertir energía. Puede convertir de manera estable la energía cinética del fluido generada por la rotación del impulsor en energía de presión del fluido, aumentando en gran medida la presión de transporte del agua y guiando el fluido para que fluya suavemente hacia la salida de agua, asegurando un transporte eficiente y sin problemas.
El eje de la bomba es el cubo de transmisión que conecta el motor y el impulsor. Presenta un diseño coaxial integrado, que gira sincrónicamente con el motor para transmitir potencia con precisión, lo que garantiza una velocidad de rotación estable y una tensión uniforme del impulsor, mantiene la consistencia durante todo el transporte de fluido y evita la pérdida de transmisión de potencia.
Los sellos son accesorios clave que garantizan la estanqueidad y la estabilidad operativa del equipo, y se instalan principalmente en la unión entre el eje de la bomba y el cuerpo de la bomba. Pueden sellar eficazmente los espacios entre las piezas móviles, prevenir completamente las fugas de fluido en la bomba y la entrada de polvo y humedad externos al cuerpo de la bomba, proteger los componentes internos del núcleo, mantener la integridad operativa del equipo y reducir en gran medida la probabilidad de falla.
La lógica de funcionamiento de las bombas centrífugas monobloque es simple, madura y altamente automatizada, y no requiere operación manual compleja. El ciclo del fluido se completa mediante la coordinación de componentes. El proceso de operación completo es el siguiente:
Después de encender y arrancar el equipo, el motor impulsa el impulsor para que gire a alta velocidad a través del eje de la bomba. El fluido en la cámara de la bomba gira rápidamente con el impulsor y es expulsado hacia afuera bajo la acción de la fuerza centrífuga, formando un área de vacío de baja presión en el centro del impulsor. Impulsado por la diferencia de presión entre la presión atmosférica externa y el área de baja presión en la bomba, el fluido externo es aspirado continuamente hacia el centro del impulsor desde la entrada de agua para reponer el fluido continuamente.
Posteriormente, el fluido aspirado gana suficiente energía cinética bajo la aceleración del impulsor y fluye hacia la carcasa de la bomba a alta velocidad. La carcasa de la bomba tipo voluta estrecha gradualmente el canal de flujo, reduce el caudal del fluido, convierte de manera eficiente la energía cinética del fluido en energía de presión y completa la presurización del fluido. Finalmente, el fluido presurizado a alta presión se descarga de manera estable desde la salida de agua a lo largo del canal guía de la carcasa de la bomba, completando continuamente operaciones como el suministro de agua, la circulación de agua y el transporte de fluido.
En comparación con las bombas multietapa o las bombas divididas, las bombas centrífugas monobloque muestran importantes ventajas en la competencia del mercado debido a su diseño único:
Dado que el motor y el cuerpo de la bomba están integrados, no hay necesidad de una base grande ni de ajustes de alineación complejos, y su área de piso es mucho más pequeña que la de los conjuntos de bomba tradicionales. Esto lo hace ideal para presurización residencial, pequeñas fábricas o equipos modulares con espacio limitado.
La estructura conectada directamente elimina la pérdida de energía por la transmisión por correa o por eje largo, y casi el 100% de la potencia del motor se puede transmitir al impulsor. Esta alta eficiencia de transmisión significa que la bomba monobloque puede ahorrar considerables costos de electricidad con el mismo caudal.
Menos componentes significan menos puntos de falla. No hay problemas complejos de alineación del acoplamiento ni correas desgastables. El mantenimiento diario generalmente solo requiere revisar sellos y cojinetes, lo que reduce en gran medida el tiempo de inactividad y los costos de mantenimiento.
Al cambiar los materiales (como el acero inoxidable y el hierro fundido) y los tipos de sellos, las bombas monobloque pueden manejar diversos medios. Los modelos correspondientes están disponibles para agua potable limpia, productos químicos corrosivos y lodos que contienen trazas de partículas.
Las bombas monobloque funcionan bien tanto en el costo de adquisición inicial como en el costo de operación a largo plazo. Su proceso de producción estandarizado hace que el precio sea asequible, mientras que el bajo consumo de energía y la baja tasa de mantenimiento mejoran aún más el retorno de la inversión.
En conclusión, la bomba centrífuga monobloque es un equipo de transporte de fluidos integrado con una estructura compacta, rendimiento estable, alta eficiencia y ahorro de energía. A través del diseño integrado del motor y el cuerpo de la bomba, resuelve perfectamente los problemas industriales de las bombas centrífugas tradicionales, como la instalación engorrosa, el alto consumo de energía, el mantenimiento problemático y la gran ocupación de espacio, lo que la convierte en un tipo de bomba convencional con alto costo, rendimiento y practicidad en la actualidad. Teffiko ha estado profundamente comprometido en el campo de los equipos de transporte de fluidos durante muchos años, controlando estrictamente la tecnología del equipo y los estándares de rendimiento, y brindando a los usuarios globales soluciones de bombas centrífugas estables, duraderas, energéticamente eficientes y de bajo mantenimiento. Para obtener más información sobre los parámetros del producto, planes de selección y servicios personalizados, visite el sitio web oficial:www.teffiko.com
