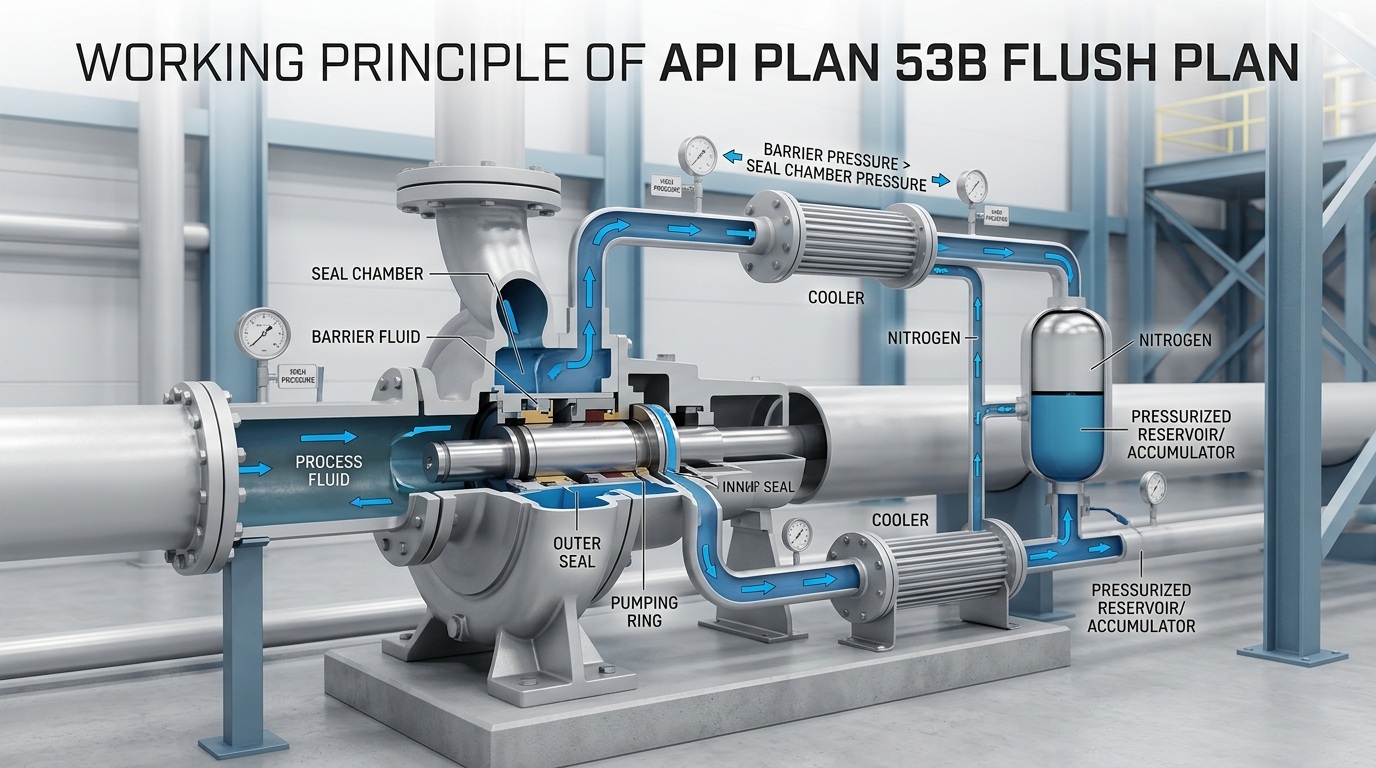

El plan de descarga API PLAN 53B es un sistema de presurización y circulación de fluidos de barrera convencional para sellos sin fugas en condiciones de trabajo con medios tóxicos e inflamables de alta presión, que cumple estrictamente con el estándar industrial API 682. Muchos fabricantes de bombas e ingenieros de operación y mantenimiento no logran distinguir la lógica de presurización del Plan 53A, 53B y 53C. Este documento explica completamente el principio de funcionamiento del plan de descarga API PLAN 53B.
Combinado con todo el ciclo de arranque, apagado y operación del equipo, el principio de funcionamiento del plan de descarga API PLAN 53B se puede dividir con precisión en tres etapas principales: establecimiento de presión, enfriamiento circulante, compensación de fugas y monitoreo. Todo el proceso opera de forma automática y de circuito cerrado con excelente estabilidad.
Antes de iniciar el sistema, precargue gas inerte en la cámara de gas de la vejiga a través del puerto de carga dedicado del acumulador para completar la calibración de presión del sistema. La presión total del fluido de barrera se controla estrictamente para que sea de 2 a 6 kg/cm² más alta que la presión del medio del proceso en la cámara de sellado de la bomba, para formar una barrera de presión confiable. Confiando en la característica de amortiguación elástica de la vejiga, el sistema puede mantener una presión estable por un corto tiempo incluso con una pérdida menor de fluido de barrera, evitando fallas en el sello causadas por una caída repentina de presión y sentando una base sólida de seguridad para el arranque y operación del equipo.
Una vez que se pone en marcha la bomba, el anillo de bombeo incorporado hace circular el fluido barrera. El fluido barrera de baja temperatura y alta presión lubrica los pares de fricción del sello mientras elimina el calor. El fluido barrera calentado fluye a través del intercambiador de calor para enfriarse y luego regresa a la cámara de sellado para formar un circuito cerrado. Este entorno controlable de temperatura y presión previene eficazmente el desgaste a alta temperatura, la quema en seco y la coquización en las caras del sello y extiende en gran medida la vida útil de los sellos mecánicos.
Durante el funcionamiento normal del equipo, inevitablemente se producirá una pérdida menor de fluido barrera, ya que una pequeña cantidad de fluido barrera penetra en el lado del medio de proceso a través de la cara interna del sello, lo cual es un fenómeno normal. En este momento, el nitrógeno a alta presión dentro de la vejiga del acumulador se expande automáticamente bajo la diferencia de presión, empujando el fluido de barrera en la cámara de líquido para reponer el circuito de circulación, a fin de compensar la pérdida de fluido y estabilizar la presión del sistema en tiempo real sin intervención manual.
Si el desgaste del sello se intensifica o se produce una ligera fuga en la tubería, la pérdida excesiva de líquido de barrera hará que la presión del sistema caiga por debajo del umbral establecido y el interruptor de presión correspondiente activará una alarma automáticamente. El personal de operación y mantenimiento puede reponer líquido de barrera limpio y compatible a través del puerto de reabastecimiento de líquido para restaurar rápidamente la presión nominal del sistema y garantizar el funcionamiento continuo y seguro del equipo.
La operación y el mantenimiento estandarizados son esenciales para el funcionamiento estable a largo plazo del sistema 53B. En el trabajo diario se deberán centrar los siguientes puntos clave:
En resumen, el núcleo del plan de descarga API PLAN 53B radica en la estabilización de presión independiente mediante el acumulador de vejiga combinado con el sistema de circuito cerrado de tres etapas para refrigeración circulante y compensación. Protege completamente los sellos mecánicos dobles al establecer una barrera de presión mediante prepresurización, implementar enfriamiento forzado a través del anillo de bombeo y lograr una compensación y estabilización automática de la presión con el acumulador.
