La bomba centrífuga OH3: la mejor opción para espacios estrechos

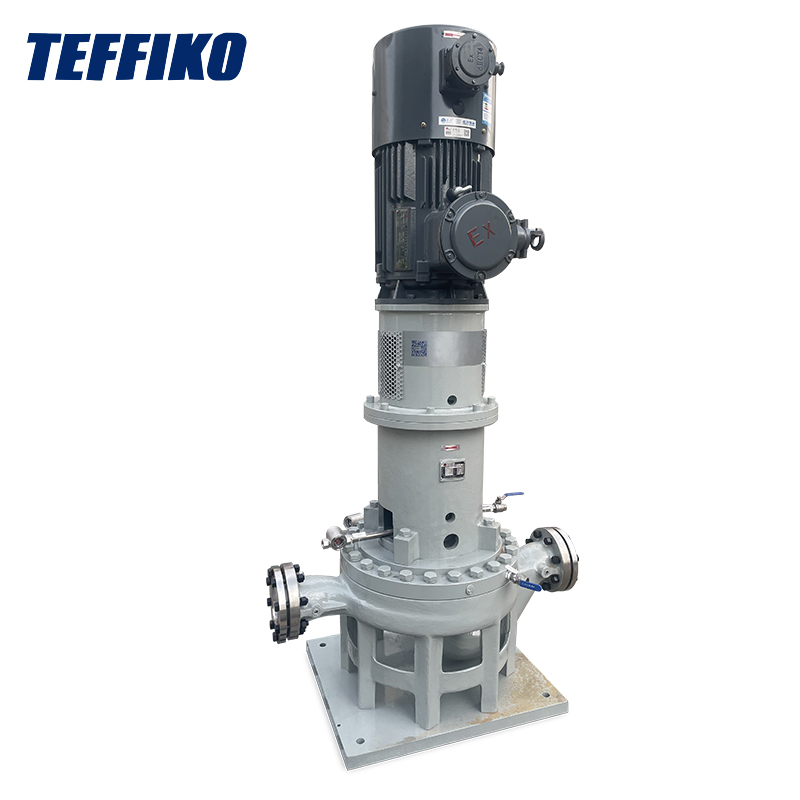

Elbomba centrífuga OH3Me ha dejado una profunda impresión: se puede ver en todas partes, desde los soportes de tuberías de las refinerías de petróleo y las abarrotadas plataformas marinas hasta los sistemas de tuberías de alta presión de las centrales eléctricas. Lo que la distingue de otros modelos de bombas son sus características confiables y duraderas: un diseño vertical que ahorra espacio, una estructura modular para un fácil montaje y desmontaje y la capacidad de soportar altas temperaturas, altas presiones y medios corrosivos. Es como si hubiera sido diseñado específicamente para resolver los problemas complicados más comunes en entornos industriales. A continuación, desglosaré sus componentes principales, su principio de funcionamiento real y cómo estos diseños se adaptan a las condiciones operativas reales de la fábrica.

I. Componentes estructurales básicos

El rendimiento del OH3 no es una charla vacía: cada componente está diseñado con precisión para abordar los puntos débiles industriales. Analicémoslos uno por uno:

1.1 Soporte de rodamiento modular vertical

A diferencia de las bombas horizontales como la OH1, que integran la carcasa del cojinete con el cuerpo de la bomba, la OH3 adopta un soporte de cojinete modular independiente montado verticalmente sobre la carcasa de la bomba. Este diseño es un avance revolucionario para escenarios industriales:

• Capacidad de carga de primer nivel: el soporte de soporte está hecho de hierro fundido o hierro dúctil de alta resistencia, con un espesor de pared mínimo de 15 mm, totalmente capaz de soportar las cargas de boquilla especificadas por la norma API 610. Nunca lo he visto sufrir una desalineación del eje debido a la expansión, contracción o vibración térmica de la tubería; su estabilidad es excepcional.
• Mantenimiento sin esfuerzo: alberga en su interior un rodamiento de rodillos cilíndricos de doble hilera "espalda con espalda", que puede soportar fuerzas tanto radiales como axiales. Lo más importante es que no es necesario desmontar las tuberías de entrada y salida; solo necesita quitar el soporte del cojinete de la parte superior para inspeccionarlo y repararlo, lo que reduce significativamente el tiempo de inactividad.

1.2 Impulsor de una etapa y carcasa de doble voluta

La combinación del impulsor y la voluta es una combinación perfecta, optimizada mediante dinámica de fluidos computacional (CFD). Todos los modelos con un diámetro ≥ DN80 vienen de serie con una doble voluta; esta pequeña modificación duplica la eficiencia y la estabilidad:

• Impulsor robusto y de diseño exquisito: Disponible en acero inoxidable 316L o Hastelloy, ofrece una excelente resistencia a la corrosión. Las palas curvadas hacia atrás minimizan la turbulencia del fluido, lo que da como resultado una eficiencia de transferencia de energía sorprendentemente alta. Solo está fijado a un extremo del eje de la bomba con una contratuerca y no experimenta movimiento axial durante el funcionamiento; lo verifiqué específicamente durante el mantenimiento y permanece firmemente en su lugar incluso bajo un uso de alta intensidad.
• La doble voluta resuelve un problema clave: las volutas simples ordinarias generan fuerzas radiales desequilibradas en condiciones de alto flujo, lo que desgasta el eje y los rodamientos con el tiempo. Sin embargo, la doble voluta de la OH3 divide el fluido en dos caminos a través de canales de flujo simétricos, compensando el 90% de las fuerzas radiales, reduciendo significativamente la deflexión del eje y el desgaste de los cojinetes; según mi experiencia, esto puede extender la vida útil de la bomba por varios años.

1.3 Sistema de sellado compatible con API 682

Las fugas suponen un peligro mortal cuando se transportan medios tóxicos, de alta presión o de alta temperatura, pero el sistema de sellado del OH3 elimina por completo esta preocupación:

• Configuración básica estable y confiable: Viene de serie con un sello mecánico de un solo extremo, con caras de sellado de carburo de silicio y grafito. Aunque no es sofisticado, es totalmente suficiente para medios no peligrosos. Lo he ejecutado continuamente durante meses sin problemas de fugas.
• Opción de actualización altamente específica: para transportar medios tóxicos o altamente corrosivos, se puede actualizar a un sello mecánico de doble extremo con un sistema de fluido de aislamiento, que controla las fugas a ≤5 ml/h, muy por debajo del umbral de 20 ml/h de los sellos de empaque tradicionales. Este margen de seguridad resulta tranquilizador cuando se manipulan sustancias peligrosas.

1.4 Diseño de conexión directa de tubería vertical

El diseño de "conexión directa de tubería" es un salvavidas para espacios reducidos y necesidades de ahorro de energía. Las bridas de entrada y salida están alineadas con precisión con la línea central de la tubería, eliminando la necesidad de bases de montaje adicionales, y las ventajas son evidentes desde el primer día de uso:

• Utilización excepcional del espacio: el modelo DN200 tiene una altura de bomba de solo 1,0-1,5 metros, lo que reduce el espacio del piso en un 60 % en comparación con las bombas horizontales con el mismo caudal. Esta ventaja es crucial en plataformas marinas o estantes de tuberías de refinería abarrotados: se puede instalar en lugares inaccesibles para otros modelos de bombas.
• Efecto significativo de ahorro de energía: menos codos de tubería reducen la pérdida de presión y el uso a largo plazo puede reducir el consumo de energía de todo el sistema entre un 5% y un 8%. Si bien los ahorros de costos iniciales no son sustanciales, se acumulan con el tiempo, lo que los convierte en una agradable sorpresa para los gerentes de fábrica centrados en los costos.

II. Principio de funcionamiento detallado

En esencia, el OH3 funciona basándose en la fuerza centrífuga, pero cada eslabón del transporte de fluidos se ha optimizado para cumplir con los requisitos de alta presión y alta estabilidad. Lo desglosaré paso a paso en lenguaje sencillo:

Paso 1: succión de fluidos

El fluido ingresa a la bomba a través de la brida de entrada conectada directamente. La alineación precisa entre la brida y la tubería garantiza un flujo de fluido suave (sin turbulencias molestas) y la pared interior pulida del canal de flujo de entrada reduce la resistencia a la fricción. Esto garantiza que el fluido fluya uniformemente hacia el impulsor; he notado que rara vez experimenta cavitación, un problema común con las bombas más baratas.

Paso 2: Transferencia de energía por el impulsor

El motor impulsa el eje de la bomba para que gire a través de un acoplamiento flexible, lo que hace que el impulsor funcione a una alta velocidad de 1450-2900 rpm. La fuerza centrífuga empuja el fluido desde el centro del impulsor hasta sus bordes y, a medida que el fluido pasa a través de las palas curvadas hacia atrás, tanto la velocidad como la presión aumentan simultáneamente. Este paso es el eslabón fundamental para convertir la energía mecánica del motor en energía del fluido y es la clave para el funcionamiento de la bomba.

Paso 3: Conversión de presión en la doble voluta

Luego, el fluido de alta velocidad ingresa a la doble voluta. El área de la sección transversal del canal de flujo en espiral de la voluta se expande gradualmente, desacelerando el fluido y convirtiendo la mayor parte de su energía cinética en presión estática (un proceso llamado "difusión"). El diseño simétrico garantiza una distribución uniforme de la presión, compensando las fuerzas radiales y manteniendo el eje de la bomba girando suavemente; incluso bajo carga completa, no hay oscilaciones.

Paso 4: Sellado y Descarga de Fluido

Antes de ser descargado a través de la brida de salida, el fluido pasa por el sistema de sello mecánico. Bajo la acción de un resorte, los anillos de sellado estacionarios y giratorios encajan estrechamente, formando una barrera hermética. Incluso al transportar medios a alta presión, nunca he tenido problemas de fugas. Finalmente, el fluido presurizado ingresa a la tubería aguas abajo para satisfacer las necesidades de procesos posteriores.

Paso 5: Soporte estable de rodamientos y sistema de eje

Durante el funcionamiento de la bomba, los rodamientos de rodillos de doble hilera en el soporte de rodamiento modular sostienen continuamente el eje giratorio de la bomba, absorbiendo las fuerzas radiales generadas por el flujo de fluido y las fuerzas axiales generadas por el empuje del impulsor. El sistema de lubricación por salpicadura incorporado mantiene los rodamientos fríos; lo he visto funcionar a 425 °C sin sobrecalentarse. Además, requiere un mantenimiento mínimo; sólo necesita comprobar el nivel de lubricante durante las inspecciones de rutina.

III. Comparación con otras bombas de la serie OH

Para demostrar intuitivamente las ventajas de la OH3, la comparamos con otras dos bombas comunes de la serie OH (OH1 y OH2) según la norma API 610:

Conclusión

Por experiencia personal, puedo decir con seguridad que el OH3 no sólo es un producto maduro que cumple con el estándar API 610, sino también un reflejo del profundo conocimiento de Teffiko sobre la confiabilidad industrial y los detalles de ingeniería. No tiene características sofisticadas o inútiles: cada componente tiene un propósito práctico y resuelve eficazmente problemas como el ahorro de espacio, el fácil mantenimiento, la resistencia a condiciones extremas y la prevención de fugas.

Es cierto que no es la opción más barata del mercado y descubrí que el soporte de rodamiento modular es un poco pesado. Sin embargo, su fiabilidad es más que suficiente para compensar el coste de inversión inicial. Teffiko no solo vende equipos: brinda asesoramiento de selección profesional y soporte durante todo el ciclo de vida. Consulté a su equipo varias veces con preguntas y siempre recibí respuestas rápidas. Este modelo cooperativo permite que las fábricas funcionen de forma continua y sin problemas.

Para más soluciones y casos reales, visite el sitio web oficial:www.teffiko.com.
