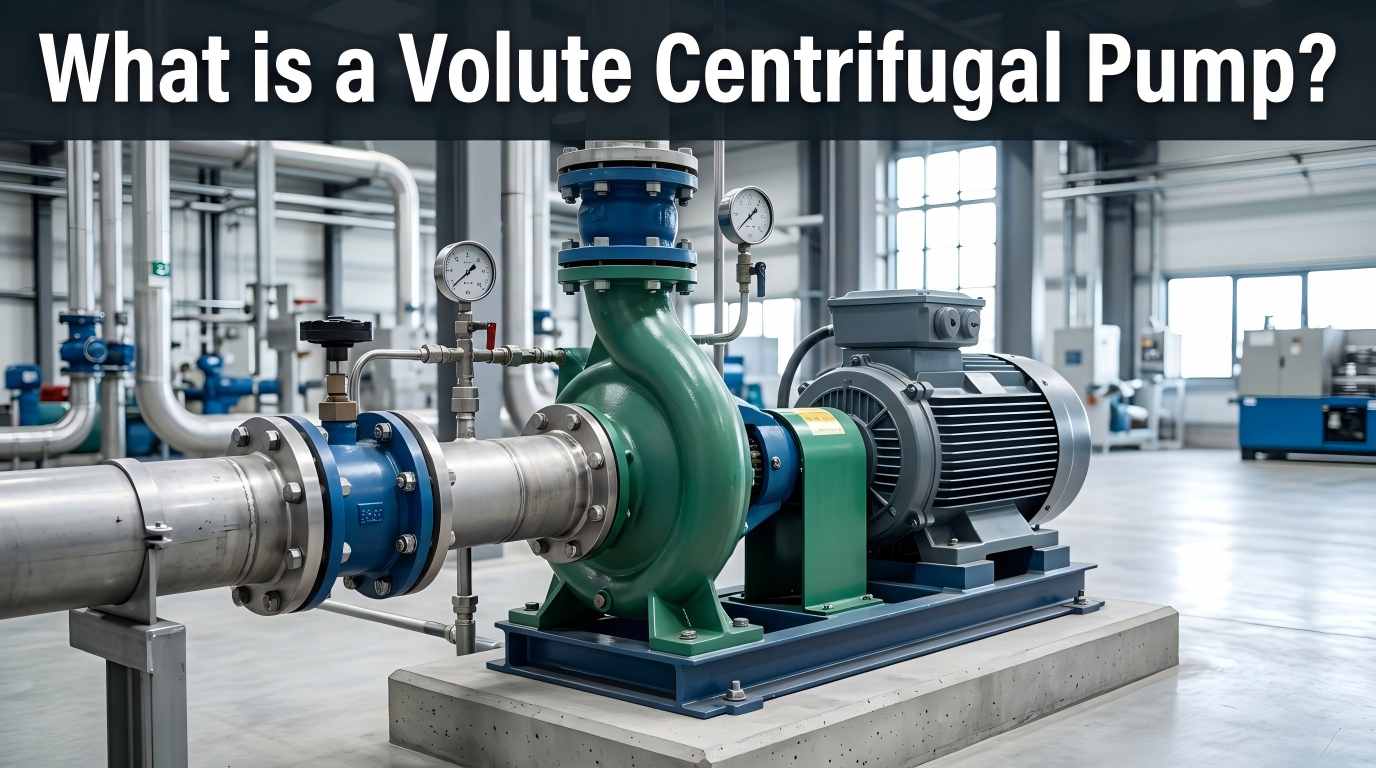

A bomba centrífuga de volutaes un tipo de bomba dinámica que convierte la energía mecánica en energía hidráulica mediante la rotación de un impulsor y se basa en una carcasa de voluta en espiral para un suministro eficiente de fluido. A diferencia de otros tipos de bombas centrífugas, su característica más destacada es la carcasa en forma de voluta (también conocida como carcasa en espiral), que es el componente central que la distingue de modelos como las bombas centrífugas con difusor. Las bombas centrífugas de voluta presentan una construcción robusta, un costo relativamente bajo, un funcionamiento silencioso y un rendimiento confiable, con un impacto mínimo por corrosión y erosión. Son el equipo preferido para la mayoría de las aplicaciones de suministro de fluidos civiles e industriales.
El funcionamiento estable de la bomba depende de la coordinación de varios componentes. Los componentes principales y sus funciones son los siguientes:
Una cámara en espiral que rodea el impulsor con un área de sección transversal que aumenta gradualmente desde la salida del impulsor hasta el puerto de descarga. Sus funciones principales son recolectar fluido de alta velocidad, reducir la velocidad y aumentar la presión. Su forma y tamaño afectan directamente la eficiencia y la presión de la bomba. Se divide en voluta simple (la más utilizada) y voluta doble (equilibra la fuerza radial y extiende la vida útil).
El "corazón" de la bomba, un componente giratorio con palas curvas, conectado al motor a través de un eje de bomba. Gira a alta velocidad para generar fuerza centrífuga, aspirando fluido e impartiendo energía cinética. Los parámetros de la pala (forma, cantidad, ángulo) determinan el caudal, la altura y la eficiencia de la bomba.
El eje de la bomba transmite energía mecánica desde el motor al impulsor. Los cojinetes apoyan la rotación del eje de la bomba, mantienen la coaxialidad y reducen la fricción. Para condiciones de trabajo de alta temperatura y alta presión, se requieren enfriadores de aceite para evitar el deterioro del aceite y extender la vida útil de los rodamientos.
Evita la fuga de fluidos y la entrada de aire externo para evitar la cavitación. Los tipos comunes incluyen sellos mecánicos y sellos de empaque. La combinación con sistemas de sellado auxiliares puede mejorar la confiabilidad y el mantenimiento puede referirse a los estándares API 682.
El puerto de succión está ubicado en el centro de la voluta para aspirar fluido; el puerto de descarga está al final de la voluta para entregar fluido presurizado. El tamaño y la forma de ambos afectan la resistencia del fluido y la eficiencia de la bomba.
El proceso de trabajo es la conversión continua de energía, dividida en 4 etapas principales:
El motor hace que el impulsor gire a alta velocidad, formando un área de baja presión en el centro del impulsor. El líquido es aspirado hacia la bomba debido a la diferencia de presión.
A medida que el impulsor gira continuamente, las palas empujan el fluido para que se mueva radialmente, lo que aumenta significativamente la velocidad del flujo y la energía cinética del fluido.
El fluido de alta velocidad ingresa a la carcasa de la voluta, donde el paso de flujo ampliado reduce la velocidad del flujo, convirtiendo la energía cinética en energía de presión para lograr un suministro de alta presión.
El fluido presurizado se descarga a través del puerto de descarga. Con la rotación continua del impulsor, se completa la entrega continua.
La estructura de voluta coincide con las características del flujo de fluido, lo que reduce la pérdida por turbulencia. La eficiencia en las condiciones de diseño alcanza el 70%-90%, con una distribución uniforme de la velocidad del flujo.
Menos componentes centrales, fácil de procesar e instalar, sin mecanismo de transmisión complejo, baja tasa de fallas, sin necesidad de válvulas de retención de entrada y salida y bajo costo de mantenimiento.
Puede diseñarse en diferentes especificaciones según las condiciones de trabajo, adecuado para diversos fluidos, como agua limpia, aguas residuales y medios químicos, y adaptable a condiciones de trabajo de temperatura normal, alta temperatura y alta presión.
Diseño integrado, tamaño pequeño y peso liviano, adecuado para escenarios de espacio limitado y fácil de integrar en los sistemas de entrega existentes.
Bajo costo de fabricación, reemplazo conveniente de piezas de desgaste, ahorro de energía mediante una operación eficiente, adecuado para escenarios de entrega de gran flujo.
Las bombas centrífugas de voluta son una opción confiable para el suministro de fluidos industriales gracias a sus ventajas hidrodinámicas. Sin embargo, su eficiencia energética real se ve afectada por detalles como la selección de materiales y la fabricación. Teffiko desarrolla soluciones de suministro de fluidos estables y eficientes mediante investigación y desarrollo precisos y pruebas estrictas. Bienvenido a consultar o realizar pedidos:www.teffiko.com
